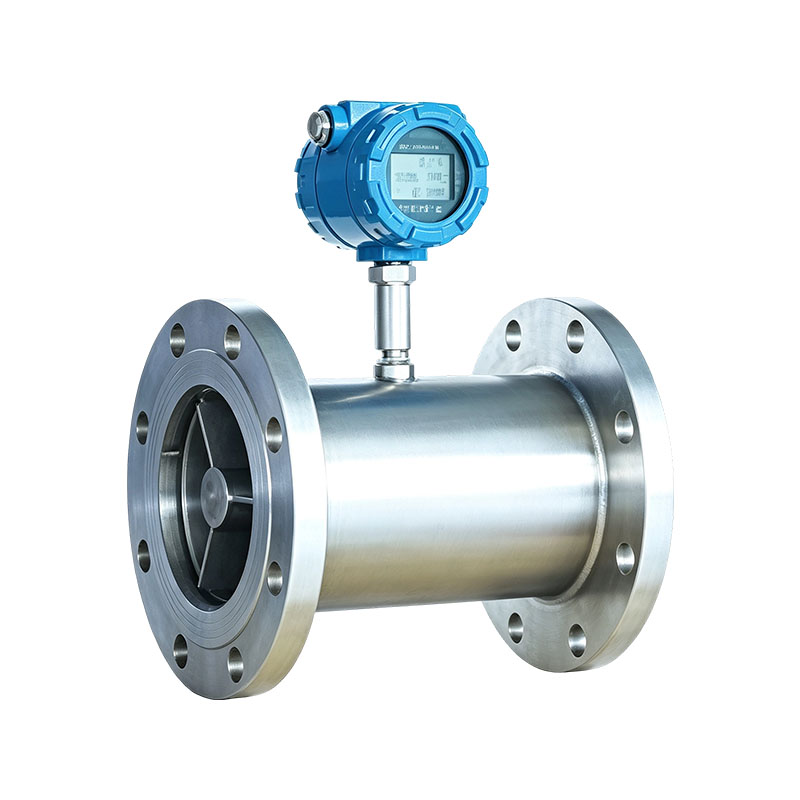

Turbinski mjerač protoka tekućine serije XG-GY

Turbinski mjerač protoka tekućine serije XG-GY je instrument za mjerenje protoka koji se temelji na brzini. Koristi se za mjerenje volumetrijske brzine protoka tekućine napunjene u zatvorenom cjevovodu i koja kontinuirano teče. Turbinski mjerač protoka naše tvrtke koristi naprednu tehnologiju i tehnologiju obrade, sa stabilnim performansama proizvoda, visokom preciznošću i višestrukim strukturnim dizajnom, što ga čini praktičnim za odabir korisnika. Proizvod se široko koristi u industrijama kao što su petrokemija, metalurgija, znanstvena istraživanja i hrana.

Značajke proizvoda:
1. Mjerni detektor ima tipove otporne na habanje i koroziju, sa širokim rasponom primjene proizvoda i dobrom stabilnošću.
2. Raspon temperature turbinskog mjerača protoka: -20~100 °C, visokotemperaturni tip -20~150 °C.
3. Raspon mjerenja protoka je velik, općenito do 10:1, a može se proširiti na 40:1 za posebne slučajeve.
4. Senzor protoka ima više načina spajanja, što ga čini jednostavnim za instaliranje i korištenje.
5. Turbinski senzori prikladni su za mjerenje tekućina niske viskoznosti, s visokom preciznošću do 0,2~1,0 razine, i mogu izdržati visoke radne tlakove.
6. Impeler je izrađen od duplex nehrđajućeg čelika i zahtijeva daljnji preventivni tretman. Ležajevi su izrađeni od grafita, modificiranog tetrafluoretilena, volfram karbida i dragog kamenja.
7. Inteligentni dizajn strujnog kruga, snažne funkcije, prikaz trenutnog protoka i kumulativnog protoka. Niska potrošnja energije; može raditi s vlastitom baterijom; izlaz za daljinski prijenos 4-20mA, puls, s HART protokolom.

Glavna prodajna mjesta:
1. Visoka točnost mjerenja i izvrsna ponovljivost: Konvencionalna točnost može doseći ± 0,5% R, modeli visoke preciznosti mogu doseći ± 0,2% R; ponovljivost može doseći 0,05%, pogodno za primopredaju trgovine materijalom, mjerenje šaržnih serija i stabilne i pouzdane podatke mjerenja.
2. Široki raspon, osjetljiv odziv: Omjer raspona može doseći do 1:20, izlaz pulsnog signala, brza brzina odziva, bez pomaka nule, može brzo uhvatiti dinamičke promjene u brzini protoka i prilagoditi se radnim uvjetima s velikim fluktuacijama protoka.
3. Kompaktna struktura, fleksibilna instalacija i prilagodba: male težine, s više načina spajanja dostupnih za prirubnice/stezaljke; Može se koristiti za protueksplozijski, sanitarni, visokonaponski, pulsni/4-20mA višesignalni izlaz, pogodan za spajanje s PLC i DCS sustavima.
4. Mali gubitak tlaka, dugoročna stabilnost: glatki kanal protoka, mali gubitak tlaka, ušteda potrošnje energije cjevovoda; Dodatni ležajevi od tvrde legure/dragog kamenja imaju dug radni vijek u uvjetima čistog medija i jednostavnog osnovnog održavanja.

Industrija aplikacija :
1. Industrija rafinirane nafte: prijevoz, utovar i trgovinska mjerenja, te omjer napajanja dizela, benzina, ulja za podmazivanje i drugih naftnih proizvoda.
2. Fina kemijska industrija: mjerenje sastojaka i materijala za čiste tekućine niske viskoznosti kao što su organska otapala, aditivi i čista voda.
3. Industrija hrane i pića: sokovi, jestivo ulje, alkohol itd.; a, turbinski mjerač protoka sa sanitarnom stezaljkom koristi se za kvantitativno punjenje sirovina.
4. Industrija obrade/odvodnje vode: praćenje protoka i kvantitativna kontrola pročišćene vode, industrijske cirkulirajuće vode i mreže cijevi za pročišćenu vodu.

Kontaktirajte nas
PREV：Dinamički mjerač protoka diferencijalnog tlaka tipa XG-DBLDALJE：Uređaj za prigušivanje mjerenja protoka serije XG-LG
FAQ Specifikacije izvedbe

P1: Mogu li mjerači protoka turbine na tekućinu mjeriti medije kao što su kanalizacija i mediji koji sadrže veliku količinu krutih čestica?
O: Nije prikladno. Unutar turbine nalaze se rotori i ležajevi, a čvrste nečistoće mogu lako istrošiti ležajeve i zaglaviti se u rotorima. Preporuča se koristiti druge vrste mjerača protoka za prljave medije i čestice. Prikladno samo za čiste, jednofazne tekućine niske viskoznosti.

P2: Kakav utjecaj ima prisutnost mjehurića u cjevovodu na rezultate mjerenja?
O: Prisutnost plina u tekućinama može uzrokovati visoka očitanja, fluktuacije mjerenja i, u teškim slučajevima, oštećenje impelera od udarca. Preporuča se ugradnja pročišćivača zraka ispred mjerača protoka kako bi se osiguralo da je cijev za medij puna i bez mjehurića.

P3: Zahtijeva li instalacija ravni dio cijevi?
O: Treba mi, treba. Uzvodno općenito zahtijeva 10D ravni dio cijevi, a nizvodno 5D; koljena, ventili i promjenjivi promjeri mogu poremetiti polje protoka i smanjiti točnost mjerenja. Montaža mora osigurati ispunjenost cjevovoda, a preporuča se postaviti vodoravno ili okomito gore-dolje.

P4: Koliko često se obično obavlja održavanje?
O: Očistite medije, kao što su ulje i čista voda, te rastavite i očistite impelere i ležajeve svake 1-2 godine. Preporuča se svakih šest mjeseci provjeriti medij ako sadrži nečistoće u tragovima. Usredotočite se na provjeru istrošenosti rotora i zapetljanja vlakana te ga redovito šaljite na pregled i kalibraciju.

DN (mm) Raspon protoka @ ±0,2 % (m³/h) Raspon protoka @ ±0,5 % (m³/h) Raspon protoka @ ±1,0 % (m³/h) Nazivni tlak (MPa) Maks. Gubitak tlaka (MPa) Metode povezivanja
Navojem Prirubnica Sanitarni Visoka viskoznost
2 — — — — 0.01 0.13 1.6 1.5 ✓
3 — — — — 0.04 0.25 1.6 1.2 ✓
4 — — — — 0.04 0.25 6.3 ✓
6 — — 0.1 0.6 0.1 0.6 6.3
16*
25*
40* 		0.08 ✓
10 — — 0.25 1.2 0.2 1.2 ✓
15 1.2 4 0.6 4 0.4 4 ✓ ✓
20 1.5 7 1.1 7 0.7 7 ✓ ✓ ✓
25 2 10 1.6 10 1 10 0.04 ✓ ✓ ✓ ✓
32 3.2 16 2.5 16 1.6 16 2.5 ✓ ✓ ✓ ✓
40 4 20 3 20 2.5 25 ✓ ✓ ✓ ✓
50 8 40 4 40 4 40 ✓ ✓ ✓
65 12 60 o 60 6 60 ✓ ✓ ✓
80 20 100 10 100 10 100 ✓ ✓ ✓
100 25 160 20 160 16 160 1.6
2.5 		✓ ✓ ✓
150 50 300 40 300 40 400 ✓
200 120 600 100 600 80 800 1.6 ✓
250 200 1000 160 1000 120 1200 ✓
300 — — 250 1600 180 1800 ✓

Napomena: artikli označeni sa “*” su posebne narudžbe. Raspon srednje viskoznosti: ≤10 MPa·s; temperatura tekućine: 20–120 °C

XG-GY Mjerač protoka tekućinske turbine
Nazivni promjer —XXX 100 znači DN100
Vrsta strukture Z Pametni višenamjenski uređaj
L Split-Tip
Proces senzora 1 Standardno
2 Otporan na trošenje
3 Otporan na koroziju
Nazivni tlak 1 1,6 MPa
2 2,5 MPa
3 4,0 MPa
4 6,3 MPa
5 16 MPa
6 25 MPa
7 40 MPa
Vrsta veze G Vrsta umetanja
R Tip s navojem zabrtvljen s navojem
F Prirubnica Type
J Tip stezaljke (pločice).
K Vrsta brzog povezivanja
Točnost 1 0.2
2 0.5
3 1
Zaštićeno od eksplozije 0 Neotporan na eksploziju
1 Zaštićeno od eksplozije
Izlazni signal 1 Puls
2 4 – 20 mA
3 S HART-om
Integrirano napajanje 1 Unutarnja baterija
2 Baterija 24 VDC Dual Selectable
3 Vanjski 24 VDC
