XG3051LT Transmiter razine tekućine diferencijalnog tlaka Manufacturers
Dom / Proizvod / Instrumenti za pritisak / Transmiter tlaka / XG3051LT Transmiter razine tekućine diferencijalnog tlaka
  • XG3051LT Transmiter razine tekućine diferencijalnog tlaka
  • XG3051LT Transmiter razine tekućine diferencijalnog tlaka

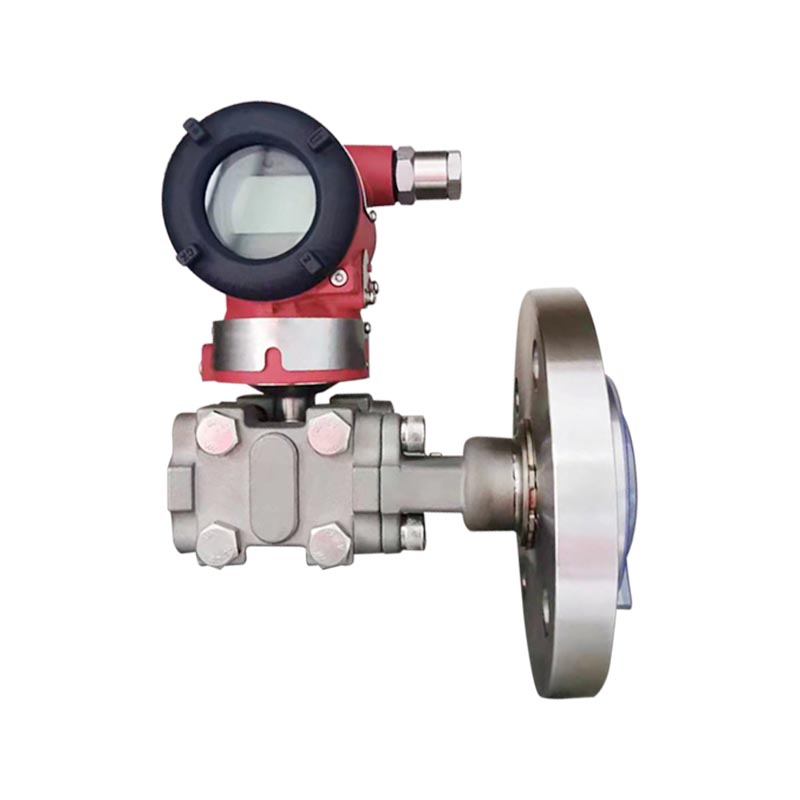

XG3051LT Transmiter razine tekućine diferencijalnog tlaka

Predstavljanje proizvoda:
XG3051LT je daljinski transmiter razine tekućine diferencijalnog tlaka serije 3051 s jednom prirubnicom. Na temelju principa kapacitivnog očitavanja, izolacijska dijafragma prirubnice izravno kontaktira s izmjerenim medijem, pretvarajući razliku statičkog tlaka koju stvara razina tekućine u 4-20 mA HART digitalni izlazni signal. Posebno se koristi za rješavanje problema visoke viskoznosti, lake kristalizacije, lake sedimentacije i mjerenja jake korozije srednje tekućine, eliminirajući potrebu za tlačnim cijevima i izbjegavajući začepljenje cjevovoda.

Industrija primjene:
1. Petrokemijska industrija: mjerenje razine tekućina u reakcijskim posudama, spremnicima za skladištenje, viskoznim materijalima, lako kristalizirajućim medijima i dvofaznim sučeljima.
2. Pročišćavanje vode Zaštita okoliša: praćenje razine tekućina u kanalizacijskim spremnicima, spremnicima za skladištenje kemikalija, spremnicima za mulj i medijima suspendiranih čvrstih tvari.
3. Farmaceutska industrija: razine tekućina u reakcijskim spremnicima, spremnicima za sastojke, visoko korozivnim lijekovima i razinama sanitarnih spremnika.
4. Hrana i piće: materijali visoke viskoznosti kao što su umaci i sirupi mogu se skladištiti u spremnicima s dodatnim strukturama sanitarne prirubnice.

Kontaktirajte nas
PREV：Nema prethodnog člankaDALJE：XG3051DP Transmiter diferencijalnog tlaka
FAQ Upute za spajanje na proces Unos Izlaz Vrijeme odziva Opći uvjeti Električni priključci Tablica kodova modela i specifikacija

P1: Koja je razlika između XG3051LT i XG3051DP?
O: XG3051DP je uobičajeni transmiter diferencijalnog tlaka koji zahtijeva vanjski tlačni vod; XG3051LT je tip daljinskog prijenosa razine tekućine s jednom prirubnicom, opremljen dijafragmom izolacijske prirubnice i ne zahtijeva tlačnu cijev. Prikladan je za mjerenje razine tekućina u viskoznim, kristalnim medijima koji se lako začepljuju, ali nije prikladan za mjerenje protoka.

P2: Koji je razlog netočnog mjerenja razine tekućine i velikih fluktuacija?
A: ① Dijafragma prirubnice prekrivena je nakupljanjem materijala i kamencem; ② Sustav za punjenje silikonskim uljem doživljava pregrijavanje i podtlak, što dovodi do isparavanja silikonskog ulja; ③ Pogreška postavke migracije raspona; ④ Promijenila se gustoća medija u spremniku. Dajte prioritet provjeri radnog stanja dijafragme prirubnice, a zatim ponovno kalibrirajte nultu točku i raspon.

P3: Kako odabrati utičnu dijafragmu i ravnu prirubnicu?
O: Medij je sklon taloženju i obješenju na zid. Odaberite membranu koja se može umetnuti kako biste izbjegli prekrivanje membrane sedimentom na stijenci spremnika; Medij je čist i bez taloga, a može se odabrati ravna prirubnica.

P4: Koji se mediji ne mogu izravno koristiti s 316L filmom?
O: U uvjetima s visokim sadržajem kloridnih iona, jake kiseline i lužine, te jake korozije, 316L će korodirati i zahtijeva odabir Hastelloy C, Monel ili folije od tantala; Radni uvjeti na visokim temperaturama zahtijevaju potvrdu razine temperaturne otpornosti tekućine za punjenje.

Upute za spajanje procesa na niskotlačnu stranu

Elipsasta prirubnica od nehrđajućeg čelika 1/2-NPT (šifra 1) 100016 1. Prirubnica tlačne komore
2. Brtva O-prstena
3. NPT 1/2 eliptični prirubnički spoj
4. Vijak
M20x1,5 T-spojnica od nehrđajućeg čelika (kod 2) 100007 1. Prirubnica tlačne komore
2. Priključak s muškim navojem u obliku slova T M20×1,5
3. Vijak
4. O-prsten
5. Matica M20×1,5
6. Tlačna uvodna cijev

Parametri mjerenja: diferencijalni tlak, razina tekućine

Raspon mjerenja
Donja granica Od -100% URL (kontinuirano podesivo)
Gornja granica Do 100% URL-a (stalno podesiv)
Tablica 1 — Odnos između koda raspona i raspona
Šifra raspona Minimalni raspon Maksimalni domet Nazivni tlak (maks.)
B 1 kPa 6 kPa Nazivni tlak prirubnice razine
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tablica 2 Nazivni tlak prirubnice razine
Tip ravnine prirubnice Nazivni promjer Minimalni raspon
Jednostruka daljinska brtva Dual Remote Seal
Ravni tip DN 50 / 2" 10 kPa 10 kPa
Ravni tip DN 80 / 3" 6 kPa 1 kPa
Ravni tip DN 4" 6 kPa 1 kPa
Umetnuta vrsta DN 50 / 2" 16 kPa 16 kPa
Umetnuta vrsta DN 80 / 2" 6 kPa 1 kPa
Umetnuta vrsta DN 4" 6 kPa 1 kPa

Najmanji raspon transmitera razine diferencijalnog tlaka mora biti veća vrijednost minimalnih raspona u tablici 1. i tablici 2. Prilagođeni raspon ne smije biti manji od ovog minimalnog raspona.
Najveći raspon transmitera razine mora biti manja vrijednost između najvećeg raspona tijela transmitera i nazivnog tlaka prirubnice razine.

Izlazni signal
2-žilni, 4–20 mA DC HART izlaz, digitalna komunikacija; HART protokol je superponiran na 4-20 mA DC signal.
Ograničenja izlaznog signala: Imin = 3,9 mA, Imax = 20,5 mA

Struja alarma (konfigurabilni način)
Niski način rada alarma (minimalno) 3,7 mA
Način visokog alarma (maksimalno) 21 mA
Bez alarma (na čekanju) Zadržava važeću vrijednost struje prije greške
Standardna postavka struje alarma Visoki način alarma


Konstanta prigušenja komponente pojačala je 0,1 s. Vremenska konstanta senzora i prirubnice razine kreće se od 0,2 do 2 s, ovisno o rasponu senzora, omjeru smanjenja, duljini kapilarne cijevi i viskoznosti tekućine za punjenje.
Dodatna podesiva vremenska konstanta: 0,1 ~ 60 s.

Transmiter razine s prirubnicom može se izravno montirati na bilo kojem položaju.
Optimalni uvjet ugradnje je da se os procesne prirubnice drži okomito. Svako odstupanje položaja uzrokovat će pomak nule koji se može ispraviti. Kućište elektronike može se okretati do 360°, a vijci za podešavanje mogu ga pričvrstiti u bilo kojem položaju.

Uvjeti okoliša

Temperatura okoline
Minimum Ovisi o tekućini za punjenje
Maksimalno 85 °C
S lokalnim zaslonom i FKM plombama −20 ~ 65 °C
Temperatura skladištenja / transporta
Minimum Ovisi o tekućini za punjenje
Maksimalno 85 °C
Relativna vlažnost 0 ~ 100 %
Otpornost na udarce
Ubrzanje 50 g
Trajanje 11 ms
Otpornost na vibracije 2 g do 500 Hz
EMC (elektromagnetska kompatibilnost) Pogledajte tablicu 3 "EMC dodatak"

Granica srednje temperature procesa
Temperatura medija: -30~180°C

Ograničenje srednje temperature −30 ~ 180 °C
Ograničenja tjelesnog tlaka odašiljača Od 3,5 kPa apsolutnog tlaka do nazivnog tlaka. Zaštita od nadtlaka može doseći 1,5 puta veći od nazivnog tlaka, primijenjen na obje strane transmitera istovremeno.
Nazivni tlak razine prirubnice
ANSI standard 150 psi ~ 600 psi
DIN standard PN 1,6 MPa ~ PN 10 MPa
Ograničenje jednostranog preopterećenja Niskotlačna strana: nazivni tlak tijela transmitera; Visokotlačna strana: nazivni tlak razine prirubnice. Može doći do pomaka nule koji se može ispraviti.
Težina DN 50/2": cca. 7 ~ 10 kg
DN 80/3": cca. 8 ~ 11 kg
DN 4": cca. 9 ~ 12 kg
Zaštita od eksplozije
NEPSI vatrootporno odobrenje Ex dⅡC T6
NEPSI Intrinzično sigurno odobrenje Ex iaⅡC T4
Dopuštena radna temperatura −40 °C ~ 65 °C

Uvjeti napajanja i opterećenja
Napon napajanja 24 V
Formula opterećenja R ≤ (Us − 12 V)/Imax kΩ gdje je Imax = 23 mA
Maks. Napon napajanja 42 VDC
Min. Napon napajanja 12 VDC; 15 VDC (za LCD zaslon s pozadinskim osvjetljenjem)
Raspon opterećenja digitalne komunikacije 230 ~ 600 Ω
Materijali
Kapsula za mjerenje Nehrđajući čelik 316L
Dijafragma Nehrđajući čelik 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Procesna prirubnica Nehrđajući čelik 304
Napunite tekućinu Silikonsko ulje, biljno ulje
brtva Nitrilna guma (NBR), Fluoroelastomer (FKM), PTFE
Kućište odašiljača Aluminijska legura s epoksidnim premazom na površini
Pečat kućišta Nitrilna guma (NBR)
Pločica s imenom Nehrđajući čelik 304
Električni priključak M20×1,5 kabelska uvodnica. Stezaljke prikladne za vodiče od 0,5 ~ 2,5 mm²
Procesna veza Niskotlačna strana transmitera: UNF 7/16" unutarnji navoj. Ravna prirubnica na visokotlačnoj strani u skladu je s ANSI ili DIN standardima. Dostupna izravna montaža, pogledajte crtež dimenzija.
Ocjena zaštite kućišta IP67

Tablica 3 EMC dodatak
br. Ispitni predmet Osnovni standard Ispitni uvjet Razina izvedbe
1 Zračenje (kućište) GB/T 9254-2008 Tablica 5 30 MHz ~ 1000 MHz prolaz
2 Provedena emisija (DC priključak za napajanje) GB/T 9254-2008 Tablica 1 0,15 MHz ~ 30 MHz prolaz
3 Otpornost na elektrostatičko pražnjenje (ESD). GB/T 17626.2-2006 4 kV (kontakt) 8 kV (zrak) B
4 Otpornost na RF elektromagnetsko polje GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Otpornost na magnetsko polje energetske frekvencije GB/T 17626.8-2006 30 A/min A
6 Otpornost na brzi električni prijelaz / prasak GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Otpornost na udare GB/T 17626.5-2008 1 kV (linija-linija) 2 kV (linija-zemlja) (1,2 us/50 us) B
8 Imunitet na dirigirane smetnje izazvane RF poljima GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Bilješke:
(1) Razina performansi A: Tijekom testiranja, performanse ostaju normalne unutar granica tehničkih specifikacija.
(2) Razina performansi B: Tijekom testiranja, funkcija ili performanse mogu biti privremeno smanjene ili izgubljene, ali se mogu automatski oporaviti. Stvarni radni status, pohranjeni i drugi podaci ostaju nepromijenjeni.

Dimenzije

Ravna prirubnica Ravna prirubnica

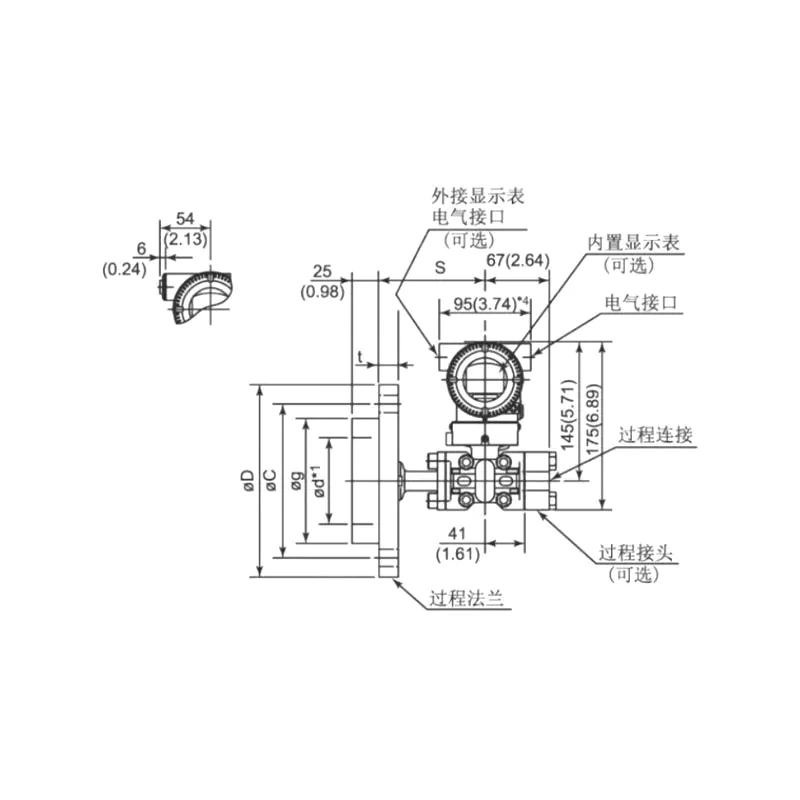

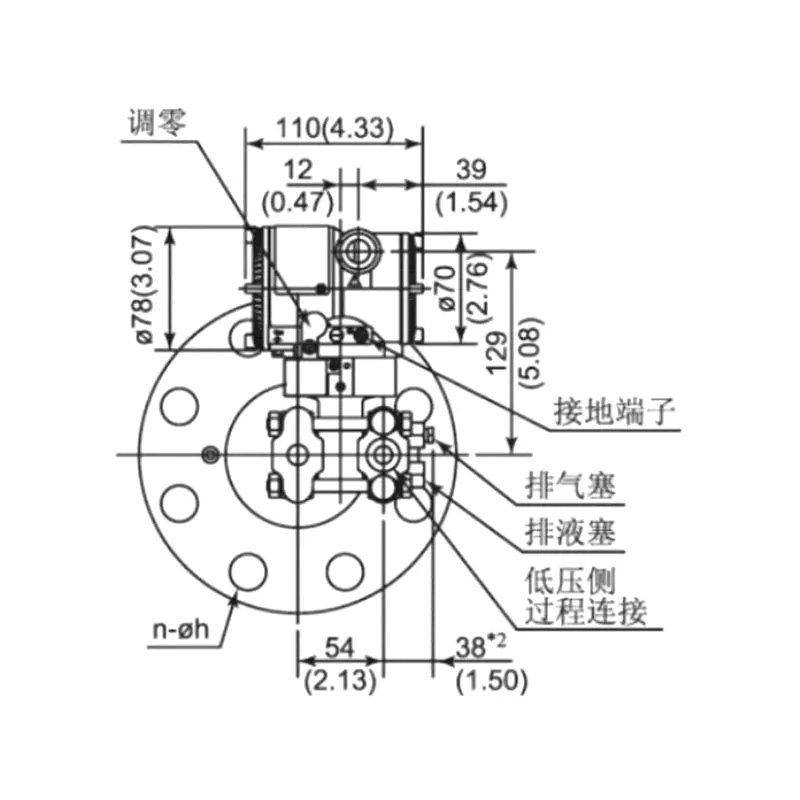

100011 100002

Tablica 4 Dimenzionalni crtež prirubnice razine
Nazivni promjer Nazivni tlak ΦD ΦC Φd1*1 (vrsta umetka) Φg t Vijci
Kol nit
DN 50 (brtvena površina DIN 2526 tip E) (prirubnica DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4 MPa 180 135 48.3 102 26 4 M20
PN 10 MPa 195 145 48.3 102 28 4 M20
DN 80 (brtvena površina DIN 2526 tip E) (prirubnica DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4 MPa 215 170 76 138 28 8 M20
PN 10 MPa 230 180 76 138 32 8 M24
DN 2" (ANSI B 16.5 RF tip) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (ANSI B 16.5 RF tip) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (ANSI B 16.5 RF tip) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Napomena: korisnici po želji mogu instalirati vijke i matice.

Slika 5: Dijagram električnog povezivanja
100025

Napomena: funkcija brzog sučelja ekvivalentna je signalnom terminalu.

XG3051 Kod za odabir dijela prirubnice transmitera razine diferencijalnog tlaka
1 Montaža zatvorena tekućinom
LT Ravna prirubnica, bez kapilarne cijevi, ⊕ strana
2 Raspon
2 0–100Pa ~ 1kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10mbar)
3 0–200Pa ~ 6kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60mbar)
4 0–400Pa ~ 40kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 bara)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 bara)
3 Procesna veza Nazivni promjer Vrsta brtve Materijal površine dijafragme/brtve
A DN50 DIN 2501 DIN2501 Tip E DN2526 Nehrđajući čelik 316L
B DN50 DIN 2501 DIN2502 Tip E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Tip E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Tip E DN2526 Nehrđajući čelik 316L
I DN80 DIN 2501 DIN2505 Tip E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Tip E DN2526 Tantal
D DN2" ANSI B 16.5 ANSI B 16.5 RF tip ANSI B 16.5 Nehrđajući čelik 316L
E DN2" ANSI B 16.5 ANSI B 16.6 RF tip ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16.5 ANSI B 16.7 RF tip ANSI B 16.5 Tantal
K DN3" ANSI B 16.5 ANSI B 16.8 RF tip ANSI B 16.5 Nehrđajući čelik 316L
L DN3" ANSI B 16.5 ANSI B 16.9 RF tip ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16.5 ANSI B 16.10 RF tip ANSI B 16.5 Tantal
N DN4" ANSI B 16.5 ANSI B 16.11 RF tip ANSI B 16.5 Nehrđajući čelik 316L
O DN4" ANSI B 16.5 ANSI B 16.12 RF tip ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16.5 ANSI B 16.13 RF tip ANSI B 16.5 Tantal
Z Posebna prilagodba
4 Nazivni tlak/klasa tlaka Standard tlaka prirubnice
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4 MPa DIN 2501
3 PN 10 MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16.5 (isključujući DN4" ANSI B 16.5)
5 Vrsta veze
F Ravni tip
H Vrsta umetka, nehrđajući čelik 316L Duljina umetanja 50 mm
I Vrsta umetka, nehrđajući čelik 316L Duljina umetanja 100 mm
G Vrsta umetka, nehrđajući čelik 316L Duljina umetanja 150 mm
L Vrsta umetka, Hastelloy C Duljina umetanja 50 mm
M Vrsta umetka, Hastelloy C Duljina umetanja 100 mm
N Vrsta umetka, Hastelloy C Duljina umetanja 150 mm
Z Posebna prilagodba
6 Tekućina za punjenje Raspon temperature
W Niskotemperaturno silikonsko ulje −65 ~ 145°C
S Silikonsko ulje na sobnoj temperaturi −30 ~ 200°C
H Visokotemperaturno silikonsko ulje −10 ~ 350°C
U Silikonsko ulje za ultra visoke temperature 0 ~ 415°C
V Biljno ulje 0 ~ 250°C
F Fluorirano ulje −30 ~ 260°C
7 Konfiguracija lica dijafragme s vlažnom prirubnicom
N Nijedan
1 316L presvučen FEP-om (fluorirani etilen propilen), temperatura ≤180°C
2 316L presvučen PFA (perfluoroalkoksi), Temp ≤260°C
3 Dijafragma laminirana PTFE filmom (politetrafluoretilenski film) [2], Temp ≤200°C (Nije primjenjivo za vrstu umetka)
4 316L presvučen FEP-om (fluorirani etilen propilen), temperatura ≤180°C (Insert type only)
5 316L presvučen PFA (perfluoroalkoksi), Temp ≤260°C (Insert type only)
6 Pozlaćeni 316L
7 Obloženo rubinima 316L
8 Tretman protiv vakuuma
