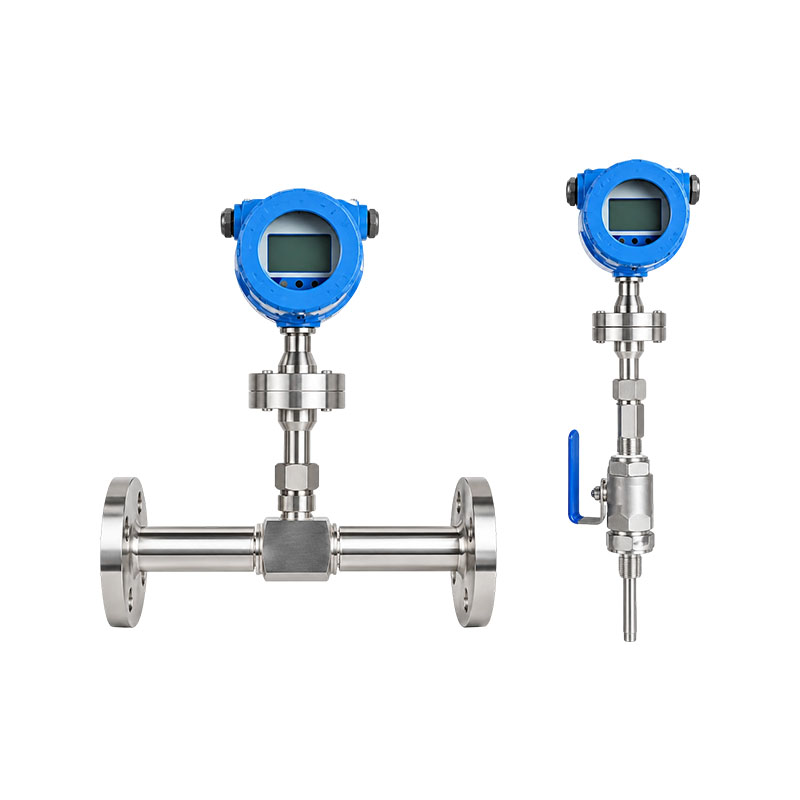

Termalni mjerač masenog protoka plina serije XG-RSL

Mjerač masenog protoka toplinskog plina serije XG-RSL razvijen je na temelju brzine apsorpcije topline tekućine koja je izravno povezana s brzinom protoka mase i ima širok raspon primjena.

Princip rada:
Mjerač protoka/prekidač protoka serije XG-RSL je mjerač protoka koji se temelji na principu toplinske difuzije. Drugim riječima, kada tekućina teče kroz grijaći objekt, količina topline koju gubi grijaći objekt proporcionalna je protoku fluida. Konkretno, senzor ovog mjerača protoka ima dva RTD-a standardne kvalitete, jedan se koristi kao izvor topline, a drugi se koristi za mjerenje temperature tekućine. Kada tekućina teče, temperaturna razlika između njih ima nelinearan odnos s brzinom protoka, a instrument može pretvoriti ovaj odnos u linearni izlaz izmjerenog signala protoka.

Značajke proizvoda:
1. Usvajanje visoko stabilne patentirane platinske RTD senzorske tehnologije;
2. Usvajanje vlastite tehnologije "pakiranja uravnotežene strukture" i samokompenzacije za srednju temperaturu;
3. Vlasnički algoritmi koji mogu postići visoku linearnost, visoku ponovljivost i visoku točnost;
4. Omjer raspona je 1000:1 i može se proširiti prema zahtjevima korisnika;
5. Može postići mjerenje velikog promjera cijevi i malog protoka, s minimalnim protokom od nule i rezolucijom od 0,001 m/s,
Mjerenje niske brzine protoka vrlo je osjetljivo;
6. Nema pokretnih dijelova; učinci vibracija mogu se zanemariti;
7. Zahtjev za ravni dio cijevi nije visok, 1-2D:
8. Neovisan je o temperaturi i tlaku medija i može izravno mjeriti maseni protok bez kompenzacije temperature i tlaka;
9. Ekskluzivni visokotemperaturni algoritam; temperatura medija može doseći 510 °C;
10. Podržava dinamičku korekciju od 12 točaka za prometne signale, s ugrađenom korekcijom od 10 točaka;
11. Online dinamička korekcija strujnog/naponskog izlaza;
12. Nije osjetljiv na male čestice poput prašine;
13. Prikladan dizajn i odabir, jednostavna instalacija i korištenje, neprekinuti online utovar i istovar i jednostavno održavanje.

Industrija primjene:
1. Industrija nafte i plina
Razmjena energije; Prikupljanje plina iz bušotina za punjenje; Mjerenje plina; Analiza kvalitete plina; Test curenja; Mjerenje prirodnog plina; Praćenje gorioničkog plina.
2. Elektroprivreda
Mjerenje plina tijekom distribucije plina u sustavima goriva; Mjerenje raznih plinova u kotlovima i pomoćnim sustavima; Mjerenje plina na plinskim štednjacima; Mjerenje vodika; Mjerenje primarnog i sekundarnog zraka u visokim pećima elektrana.
3. Kemijska industrija
Praćenje cirkulacije dima; Mjerenje protoka plina u sustavu uzorkovanja; Mjerenje protoka plina induciranog ventilatora; Mjerenje plina amonijaka u postrojenjima za proizvodnju gnojiva; Mjerenje različitih protoka plinova u tvornicama baterija.
4. Metalurška industrija
Mjerenje punjenja plinom u čeličanama; Mjerenje plina visoke peći u željezarama; mjerenje koksnog plina u koksarama; mjerenje i kontrola ložišnog plina (plina visoke peći, plina za koksiranje, prirodnog plina itd.) u valjaonicama čelika; Kontrola plinova kao što su vodik, kisik i amonijak u pećima za kaljenje toplinskom obradom.
5. Industrija celuloze i papira
Mjerenje plinova u sustavima za pročišćavanje otpadnih voda; Praćenje protoka dima; Kotao obnavlja sekundarni/tercijarni zrak; Mjerenje dovoda plina i zraka za kotlove.
6. Prehrambena i farmaceutska industrija
Dodavanje svježeg zraka tijekom procesa obrade; Obrada CO2 u pivovarama; Brzina protoka vrućeg zraka u sterilizatoru boca; Mjerenje brzine protoka plina tijekom procesa toplinske oksidacije; Ventilacijski sustav; Usisavanje kotlova, ispušni plinovi i kontrola procesa.
7. Zaštita okoliša
Mjerenje plina tijekom procesa iskorištavanja bioplina; Mjerenje plinovitog klora tijekom procesa obrade klorom; Mjerenje plina u aeracijskim spremnicima tijekom procesa pročišćavanja otpadnih voda; Pratiti emisije SO2 i NOX iz ispuha dimnjaka.
8. Ostale industrije
Tvorničko mjerenje komprimiranog zraka; Proces izgaranja ugljenog praha s gorivom za kontrolu omjera prah/plin; Kontrola protoka vrućeg plina iz vertikalnih strojeva za mljevenje u industriji cementa.

Kontaktirajte nas
PREV：Balansirani mjerač protoka tipa XG-PHLDALJE：Dinamički mjerač protoka diferencijalnog tlaka tipa XG-DBL
FAQ Specifikacije izvedbe

P1: Zahtijevaju li mjerači masenog protoka toplinskog plina kompenzaciju temperature i tlaka?
O: Nema potrebe. Temelji se na principu toplinske difuzije za izravno mjerenje masenog protoka plina, na koji ne utječu fluktuacije temperature plina i tlaka. Može izravno ispisati volumenski protok u standardnim uvjetima, eliminirajući potrebu za dodatnim modulima za kompenzaciju temperature i tlaka.

P2: Mogu li se mjeriti kapljice tekućine, visoka vlažnost ili parni medij?
O: Ne može mjeriti paru ili tekućinu; Prikladno samo za suhu plinsku fazu. Ako plin nosi veliki broj kondenziranih kapljica tekućine, tekućina koja se zalijepila za senzor promijenit će karakteristike rasipanja topline, uzrokujući pomak očitanja, pa čak i oštećenje sonde. Preporuča se ugradnja separatora plin-tekućina na prednji kraj za mokre uvjete.

P3: Hoće li promjene u sastavu plina utjecati na točnost mjerenja?
O: Hoću. Instrument je podešen prema parametrima toplinske vodljivosti kalibracijskog plina (kao što su zrak, dušik) kada napusti tvornicu. Promjene u sastavu plina i toplinskoj vodljivosti uzrokovat će pogreške. Radni uvjeti s čestim mijenjanjem komponenti zahtijevaju resetiranje parametara medija ili ponovno kalibriranje.

P4: Koji su zahtjevi za ugradnju ravnih dijelova cijevi?
O: Općenito, potrebni su ravni dijelovi cijevi uzvodno ≥ 10D i nizvodno ≥ 5D, gdje je D unutarnji promjer cjevovoda. Uzvodna koljena, ventili i reduktori mogu poremetiti polje protoka, dok skraćivanje ravnih dijelova cijevi može uzrokovati fluktuacije protoka i smanjenu točnost. Izbjegavajte jake vibracije i nakupljanje tekućine tijekom instalacije.

Stavka Specifikacija
Mjerni raspon 0–120 Nm/s (20°C, 101,33 kPa)
Točnost ±1% očitanja, ±0,5% pune skale
Omjer smanjenja Obično 100:1 (ovisi o kalibriranom rasponu protoka)
Raspon promjera cijevi 10 mm – 6000 mm
Primjena Prikladno za različite pojedinačne ili miješane plinove; prašnjavi, puni pijeska, vlažni i razni korozivni plinovi
Temperatura okoline −40°C do 85°C (bez zaslona); −30°C do 70°C (sa zaslonom); vlaga < 90% RH
Srednja temperatura −40°C do 100°C; −40°C do 200°C; −40°C do 450°C; -40°C do 510°C
Promjer senzora φ3, φ2,5
Promjer sonde umetnutog tipa φ19 (standard), φ16, φ12
Materijal senzora Nehrđajući čelik 316, Hastelloy, titan
Materijal sonde (zaštitni omotač) Nehrđajući čelik 316 (standard), Hastelloy
Mjerenje protoka Dvosmjerno mjerenje protoka medija
Analogni izlaz Protok: 4–20 mA DC; Temperatura: 4–20 mA DC; max. opterećenje 1000 Ω
Pulsni izlaz Ukupni pulsni izlaz
Linearizacija 12-segmentna tipkovnica nelinearna korekcija; 10-segmentna ugrađena nelinearna korekcija
Komunikacija Serijski izlaz RS232 / RS485
Napajanje 24 VDC / 600 mA; 220 VAC / 2 W; 110 VAC / 3 W
Alarm 1–2 relejna izlaza, 5 A / 220 V, 5 A / 30 VDC; tipkovnica-programabilna
LCD zaslon LCD s velikim zaslonom: 7-znamenkasti trenutni protok, 8-znamenkasti ukupni protok
Procesni tlak 1,6 MPa (maks. 20 MPa)
Vrsta instalacije Vrsta umetanja (kompresioni spoj, kuglasti ventil s kompresijskim priključkom, prirubnički spoj); inline tip (prirubnica, navojni spoj)
Oznaka otpornosti na eksploziju Svojstveno siguran (ia II CT5); otporan na plamen (Ex d II CT4)
Ocjena zaštite IP65

XG-RSL Mjerač masenog protoka toplinskog plina
Nazivni promjer —XXX 100 znači DN100
Vrsta montaže G In-line tip
C Vrsta umetanja 1 Navojna veza
2 Prirubnički spoj
3 Prirubnički spoj kuglastog ventila
Raspon temperature 1 -40 ℃ ~ 100 ℃
2 -40 ℃ ~ 200 ℃
3 -40 ℃ ~ 450 ℃
4 -40 ℃ ~ 510 ℃
Nazivni tlak A 0 ~ 0,6 MPa
B 0 ~ 1 MPa
C 0 ~ 1,6 MPa
D 0 ~ 2,5 MPa
E 0 ~ 4 MPa
F 0 ~ 6,4 MPa
G 0 ~ 10 MPa
H 0 ~ 16 MPa
Stanje procesa 0 Standardno
1 Otporan na koroziju
2 Otporno na eksploziju
3 Visoka temperatura
Izlazni signal 1 Nema izlaza
2 4 ~ 20 mA
3 RS485 MODBUS
Napajanje 1 220 V AC
2 24V DC
