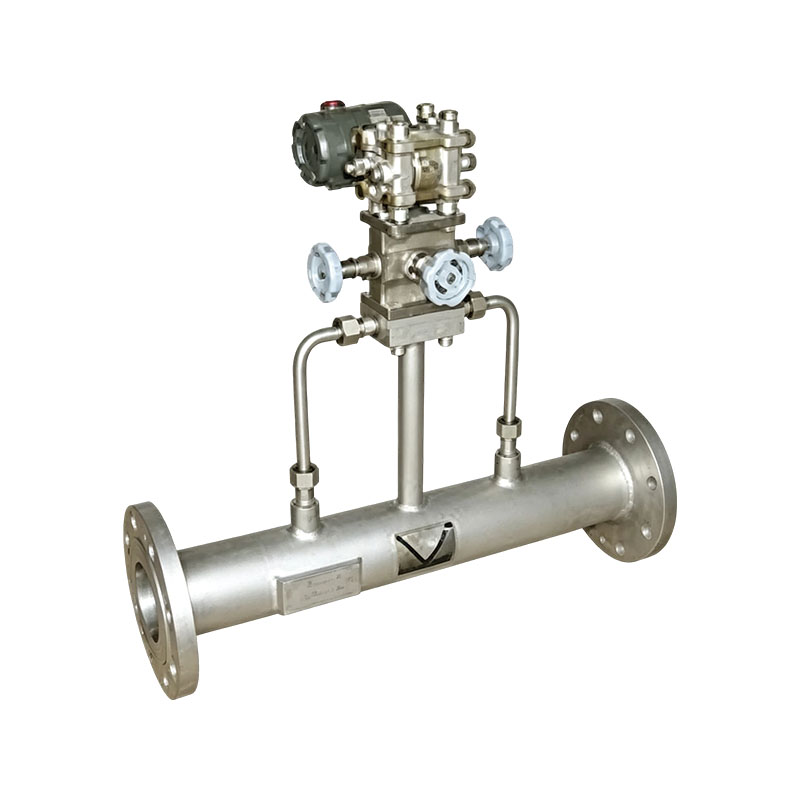

Klinasti mjerač protoka serije XG-LX

XG-LX klinasti sustav mjerača protoka najnovija je generacija sustava instrumenata protoka diferencijalnog tlaka naše tvrtke. Zadovoljava mjerne zahtjeve većine tekućina, uključujući čiste tekućine, plinove i paru. Posebno je prikladan za mjerenje tekućina koje je teško mjeriti tradicionalnim mjeračima protoka, kao što su pulpa, kaša, uljna kaša, loživo ulje, zaostalo ulje, katran ugljena i druge visoko viskozne tekućine i suspenzije koje su sklone kristalizaciji i prljavštini. Stoga se sustavi mjerača protoka klinastog oblika naširoko koriste za mjerenje medija visoke viskoznosti s niskim Reynoldsovim brojem u područjima kao što su nafta, kemijska, energetska i laka industrija.

Značajke proizvoda:
1. Korištenje komponenti protoka u obliku slova "V" može eliminirati stagnirajuća područja i spriječiti blokade u sustavu.
2. Reynoldsov broj ima širok raspon primjena, pa čak i kod Reynoldsovog broja od 500, još uvijek održava kvadratni odnos između diferencijalnog tlaka i brzine protoka.
3. Jednostavan za instaliranje, korištenje i održavanje.
4. Visoka točnost mjerenja, proširena nesigurnost kalibracije protoka: ± 0,5%~± 0,2% (kalibracija vode ili ulja).
5. Dugoročna stabilnost je dobra, korisnici je hvale kao instrument s nultom stopom kvarova.
6. Jednokratno brojilo split tipa; zamjena klina (sredina) može proširiti raspon.
7. Različiti stilovi:
Normalni tip: Unutar raspona od 1:10, nelinearna pogreška koeficijenta protoka je ≤± 1%.
Vrsta visokih performansi: Nesigurnost proširenja kalibracije protoka unutar raspona od 1:3 je ± 0,5%~± 0,2%.
8. Vrijednost alarma nadtlaka i vrijednost alarma niskog tlaka mogu se postaviti prema situaciji tlaka na licu mjesta. Kada se tijekom upotrebe pojave nadtlak ili situacije s niskim tlakom, instrument će se automatski oglasiti i zasvijetliti alarmom, učinkovito sprječavajući sigurnosne nezgode u proizvodnji uzrokovane prekomjernim tlakom.

Industrija primjene:
1. Petrokemijska industrija: Mjerenje medija visoke viskoznosti i čestica kao što su sirova nafta, teška ulja, zaostala ulja, kaša ugljena, itd.; to je često korišten instrument za prigušivanje u opremi za rafiniranje.
2. Metalurški rudnici: koriste se za mjerenje mulja, vode za pranje ugljena i plina iz visoke peći/koksne peći; pogodan za radne uvjete s visokom prašinom i krutim česticama.
3. Električna toplinska energija: Gorivo za kotlove, suspenzija za odsumporavanje i praćenje protoka vode od pepela, sposobni izdržati visoke temperature i prljave tekućine.
4. Pročišćavanje vode za okoliš: Mjerenje kanalizacije, refluksa mulja i otpadne vode koja sadrži nečistoće, s klinastom samoispirajućom strukturom koja nije sklona taloženju mulja.

Kontaktirajte nas
PREV：Nema prethodnog člankaDALJE：XG-DRB Dilbar mjerač protoka
FAQ Specifikacije izvedbe

P1: Koji je princip klinastog mjerača protoka i koja je njegova najveća prednost?
O: Pripadajući mjeraču protoka za prigušivanje diferencijalnog tlaka, tekućina teče kroz klinasti blok u obliku slova V u cjevovodu, a diferencijalni tlak se stvara prije i iza klinastog bloka. Protok se izračunava na temelju diferencijalnog tlaka. Osnovne prednosti: Nema mrtvih kutova, učinak samoispiranja, vješti u mjerenju visokoviskoznih i prljavih medija koji sadrže čvrste čestice, stabilno mjerenje čak i pri niskim Reynoldsovim brojevima i podrška za dvosmjerno otkrivanje protoka.

P2: Koji su zahtjevi za ravni dio cijevi klinastog mjerača protoka?
O: Zahtijeva duljinu kraću od ploče otvora, općenito 5D sprijeda i 3D straga (D je unutarnji promjer cjevovoda); Koljena, ventili i reduktori mogu ometati polje protoka, pa ih pokušajte izbjegavati što je više moguće; Tijekom postavljanja, šiljasti kutovi klinova trebaju biti okrenuti prema dolje kako bi se osigurao nesmetan protok čvrstih čestica i izbjeglo nakupljanje.

P3: Pod kojim je okolnostima mjerenje prometa netočno?
O: Uobičajeni razlozi: ① Začepljenje, nakupljanje tekućine i curenje tlačnih cijevi; ② Trošenje klina i kamenac mijenjaju područje prigušenja; ③ Domet odašiljača i konfiguracija parametara kvadratnog korijena su netočni; ④ Viskoznost medija značajno se razlikuje od uvjeta kalibracije. Dajte prioritet provjeri brtvljenja impulsnog cjevovoda i parametara transmitera.

P4: Treba li klinasti mjerač protoka redovito održavati?
O: Nema pokretnih dijelova, nisko dnevno održavanje. Preporuča se redovito propuhivati ​​i čistiti tlačni cjevovod u uvjetima čvrste/visoke prašine; Otvorite balansni ventil skupine s tri ventila kako biste zaštitili transmiter tijekom dugotrajnog isključivanja; Prilikom puhanja cjevovoda potrebno je ukloniti mjerač protoka kako bi se spriječilo da troska za zavarivanje izgrebe površinu klinastog bloka i utječe na točnost.

Specifikacije performansi: (Za veličine iznad DN300 kontaktirajte našu tvrtku)

Model Nazivni promjer (mm) Omjer klina h/D Raspon protoka (m³/h) Duljina (mm) Radni tlak (MPa) Srednja temperatura (℃) Točnost kalibracije vode (ili kalibracije ulja) Standardna prirubnica
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 ~ 865 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2% / 0,5% GB9113-88
