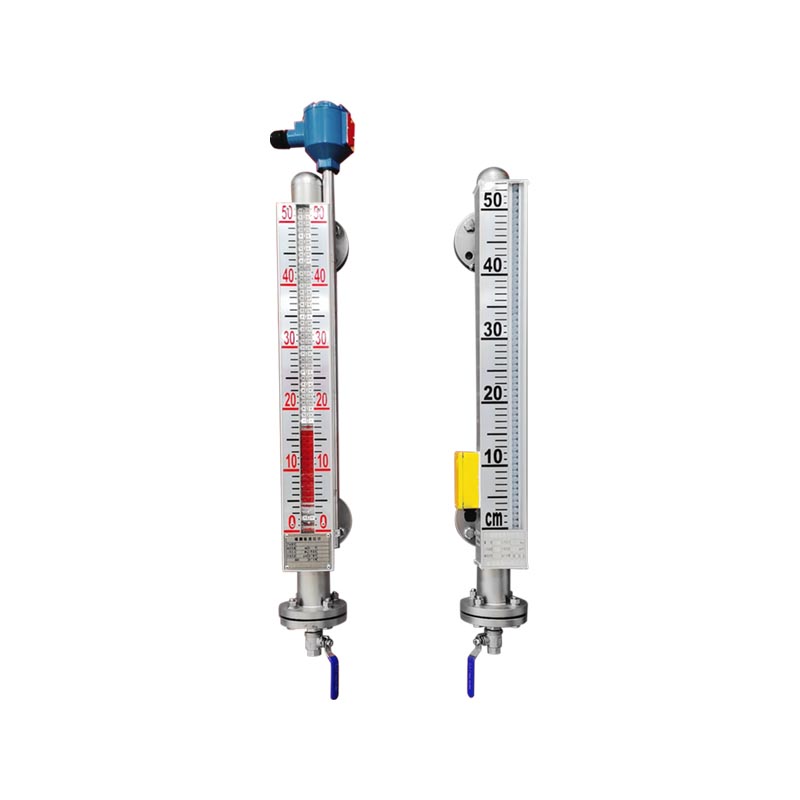

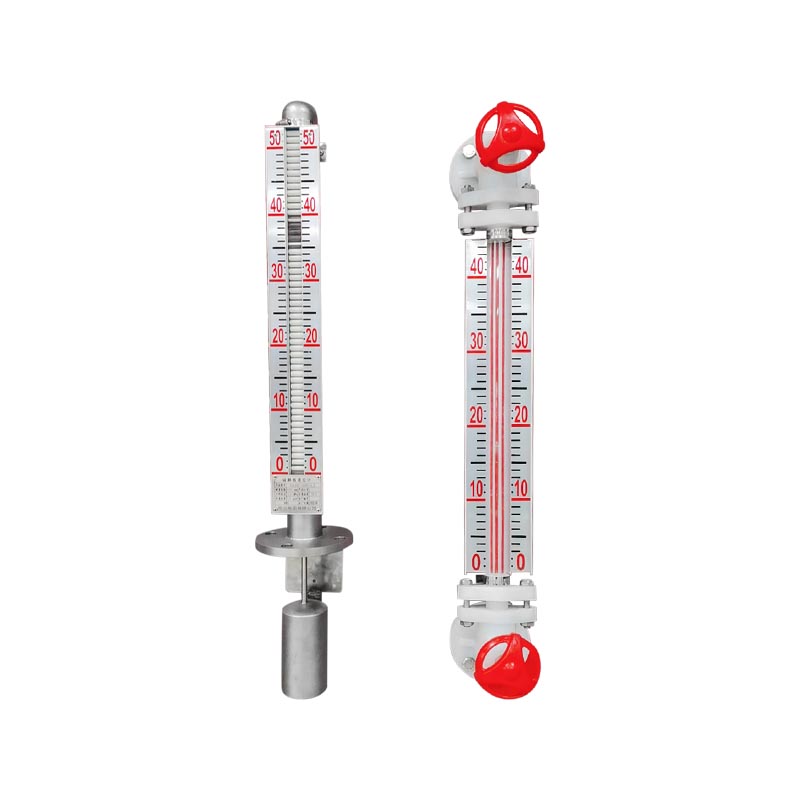

XGUHZ-50C seriju magnetskih mjerača razine s plovkom razvila je tvrtka na temelju uvođenja sličnih stranih mjerača razine. U skladu sa standardom HG/T21584-95 Ministarstva kemijske industrije, razvijen je novi tip mjerača razine tekućine. Kako bi se zajamčila pouzdanost i tehnička superiornost proizvoda, svi ključni dijelovi instrumenta su kvalitetne sirovine ili uvezene komponente. Može u potpunosti zamijeniti slične proizvode u zemlji i inozemstvu. Pouzdan, siguran, praktičan i široko korišten u mjerenju i kontroli visoke temperature, visokog tlaka i korozivnih tekućina. Magnetski mjerač razine na preklopnoj ploči UHZ-50C naširoko se koristi u industriji električne energije, nafte, kemije, metalurgije, zaštite okoliša, pomorstvu, građevinarstvu, prehrambenoj i drugim industrijama za mjerenje i kontrolu razine tekućina u proizvodnom procesu. Serija magnetskih mjerača s plovkom XGUHZ-50C može se koristiti u raznim tornjevima, spremnicima, žljebovima, kuglastim spremnicima za detekciju razine srednje tekućine u kotlovima i drugoj opremi. Magnetski mjerač razine na preklopnoj ploči serije UHZ može se koristiti s visokom zabrtvljenošću, otpornošću na curenje i prikladnom za visoke temperature, visoki tlak i otpornost na koroziju. Nadoknađuje staklenu ploču (cijev) indikator razine tekućine, jasnoća je loša, lako se pukne i ima druge nedostatke, a cijeli proces mjerenja nema slijepog područja, pokazujući jasan raspon mjerenja. Magnetski mjerač razine na preklopnoj ploči za dijelove i komponente koristi 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC i druge materijale te uvezene komponente. Ima izvrsnu pouzdanost i otpornost na koroziju. Serija magnetskih vodomjera UHZ-50 može se proizvesti u skladu s različitim radnim okruženjima kako bi se prilagodila različitim okruženjima i različitim mjeračima razine medija, koji uključuju: UHZ-50F antikorozivni magnetski preklopni mjerač razine, toplinski izolacijski omotač, magnetski mjerač s dvostrukom razinom visoke temperature i visokog tlaka, UHZ-50D magnetski mjerač razine s plovkom na vrhu. UHZ-50S vrh odašiljač i regulator razine s magnetskim plovkom tipa umetka. UHZ-50C serija mjerača razine s magnetskim plovkom Prema: tijelu, kutiji s okretnom pločom (You Hong, bijela ploča, mali magnetski plovak), poklopcu prirubnice itd. Mjerenje razine tekućine za sve vrste spremnika s tekućinom. Magnetski mjerač razine na preklopnoj ploči može se koristiti za visoke temperature, zaštitu od eksplozije, zaštitu od korozije, hranu i piće, itd. In situ prikaz razine tekućine ili daljinski prikaz i upravljanje. Može se izvesti uz visoko brtvljenje, otpornost na curenje i visoku temperaturu, visoki tlak, visoku viskoznost, jake korozivne uvjete, sigurno i pouzdano mjerenje razine tekućine, cijeli proces mjerenja nije slijepo područje, zaslon je jasan, očitavanje je intuitivno, a raspon mjerenja je velik, s LK alarmom razine tekućine, kontrolnim prekidačem, alarmom gornje i donje granice i kontrolom razine tekućine ili granične razine može se realizirati, s LB transmiterom razine tekućine može biti razina tekućine, signal sučelja Standardni signal pretvoren u drugu liniju 4~20mADC, Daljinska detekcija, upute, snimanje i kontrola.
Značajke proizvoda:
1. Jednostavna struktura, čvrsto pričvršćivanje, bez posebnog održavanja;
2. Izravni prikaz razine tekućine; nije pod utjecajem visoke temperature, protoka, lako teče, lako se zapali, otrovan je i druge karakteristike;
3. Nema radnog izvora napajanja; nema potrebe za odspajanjem kućišta; također može pokazati razinu promjene i alarma;
4. Može se koristiti za okolinu vakuuma, visokog tlaka i visoke temperature, također se može primijeniti medij niske gustoće;
5. Otpornost na koroziju, pogodna za većinu korozivnih tekućina;
Glavne industrije primjene:
1. Petrokemijska industrija
Spremnik za skladištenje sirove nafte, reakcijski kotao, destilacijski toranj, spremnik za otapalo, spremnik za kiselinsku bazu, uređaj za odvajanje ulja i plina; Mjerenje sirove nafte, dizela, benzina, raznih otapala i kiselo-baznih kemijskih medija.
2. Kemijska industrija ugljena/industrija gnojiva
Postrojenje za pretvaranje ugljena u naftu, postrojenje za sintetski amonijak, postrojenje za ureu, spremnik za metanol, spremnik za cirkulaciju vode, spremnik za kondenzat i praćenje razine tekućine u spremnicima za skladištenje u uvjetima visoke temperature i visokog tlaka.
3. Energetika (termoenergetika, kogeneracija)
Odzračivač, kondenzator, visokotlačni i niskotlačni grijač, spremnik za vodu, spremnik za kanalizaciju; Razina tekućine u pomoćnom spremniku kotla usklađuje se s daljinskim prijenosom signala u DCS.
4. Obrada vode i zaštita okoliša
Postrojenje za pročišćavanje otpadnih voda, stanica za čistu vodu, ponovna uporaba obnovljene vode, spremnici za kemikalije (PAC, PAM, spremnici za kiselo-bazne kemikalije), spremnik za regulaciju otpadnih voda; Cisterna gradskog vodovoda.
5. Farmaceutska industrija
Reakcijski spremnik, spremnik za sastojke, spremnik za fermentaciju, spremnik za skladištenje pročišćene vode; Sanitarni magnetski mjerač razine s plovkom, prikladan za čiste farmaceutske radne uvjete.
6. Hrana i piće
Prerada piva, pića, žitarica i ulja; spremnici za skladištenje, spremnici za sastojke, korištenje sanitarnih i antikorozivnih materijala, mjerenje jestivog ulja, sirupa i bujona za fermentaciju.
Osnovne prodajne točke:
1. Zaslon na licu mjesta je intuitivan i ne zahtijeva napajanje
Korištenjem magnetske spojke za pokretanje okretne ploče/okretnog stupca za prikaz razine tekućine, crvene i bijele granice su jasne na prvi pogled, a mogu se vidjeti i iz daljine. Ne troši struju i može se koristiti i u slučaju nestanka struje.
2. Jednostavna struktura, visoka pouzdanost i dug životni vijek
Glavno tijelo sastoji se od cilindra, plovka i magnetskog preklopnog stupa, bez složenih komponenti prijenosa, niske stope kvarova, minimalnog održavanja i stabilne dugotrajne upotrebe.
3. Dobro brtvljenje i nema curenja
Dijelovi medija i indikatora potpuno su izolirani (prijenos magnetske spojke), bez rizika od curenja tradicionalnih staklenih cijevi/staklenih ploča, što ga čini prikladnijim za otrovne, zapaljive i korozivne medije.
4. Prilagodite se teškim radnim uvjetima
Može izdržati visoke temperature (do 400 ℃), visoke tlakove (do PN40), jaku koroziju i može pokriti većinu radnih uvjeta s opcijskim oblogama/materijalima (PP, PTFE, 304/316L).
5. Siguran i otporan na eksploziju, pogodan za opasna okruženja
Tijelo je čista mehanička struktura, s dodatnim daljinskim prijenosnim odašiljačima intrinzične sigurnosti/zaštite od eksplozije, koji su vrlo prikladni za zapaljiva i eksplozivna okruženja kao što su spremnici za naftu, kemikalije i skladišta.
6. Daljinski prijenos se može instalirati za postizanje inteligencije

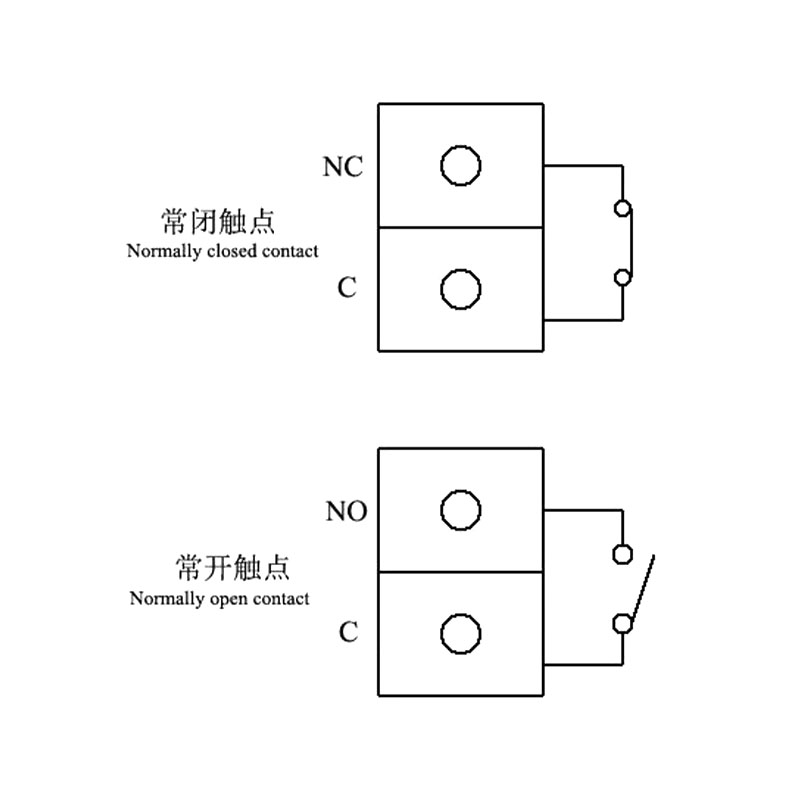

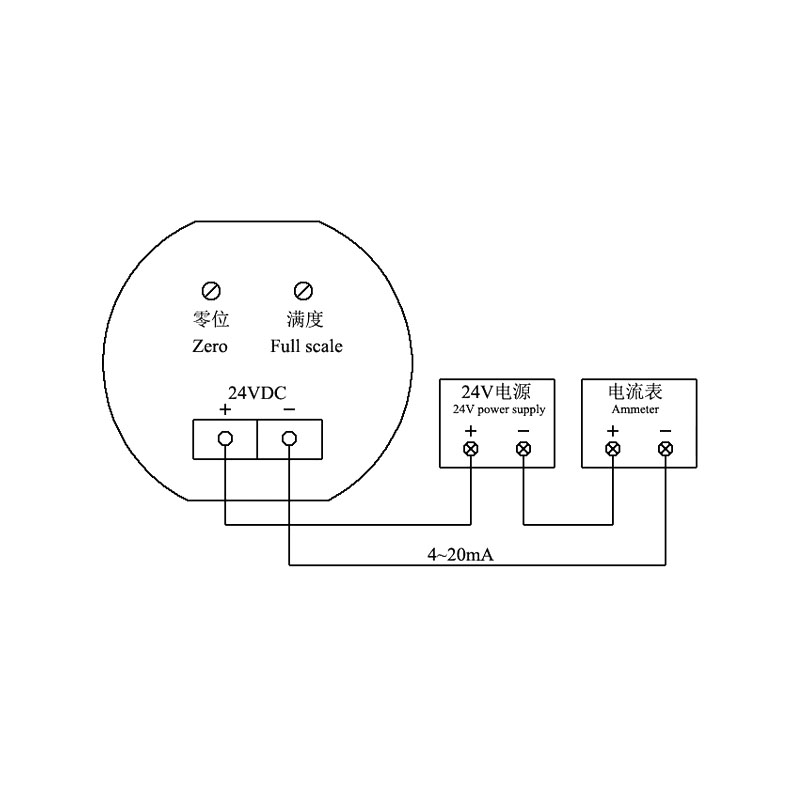

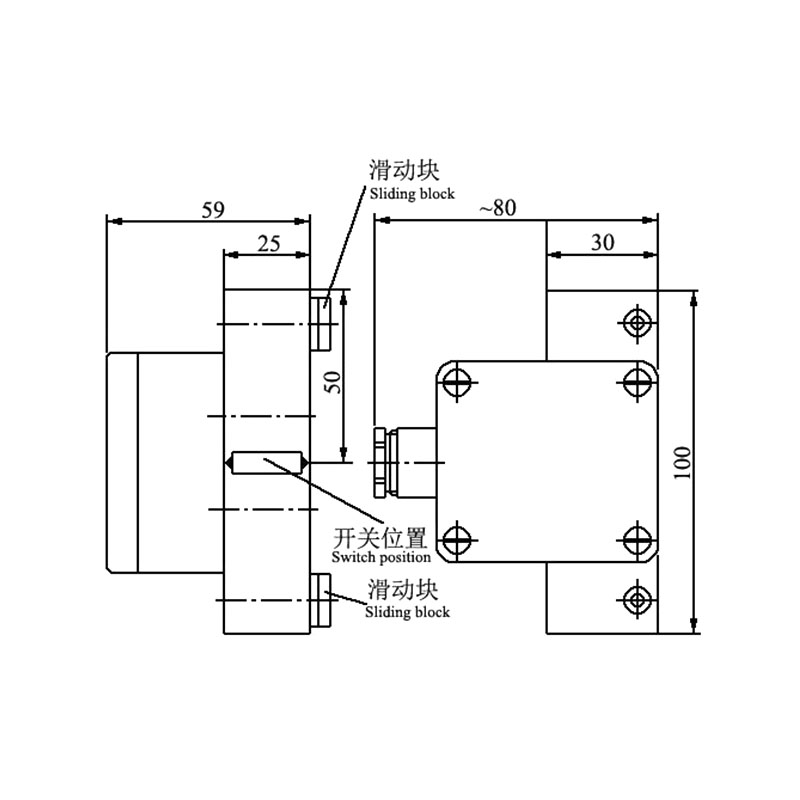

Opcijski daljinski odašiljač s magnetostriktivnim/reed prekidačem, sposoban emitirati 4-20 mA, HART, RS485 i druge signale, spojen na DCS/PLC za centralizirani nadzor, a također može biti opremljen prekidačem razine tekućine za alarm gornje i donje granice.
7. Veliki raspon mjerenja i fleksibilna instalacija
Visina mjerenja može se kretati od nekoliko stotina milimetara do više od deset metara, s više načina ugradnje uključujući bočnu montažu, gornju montažu i bočnu montažu na vrhu, prikladno za različita tijela spremnika.
Bilješke o aplikaciji:
1. Korisnička oprema na prirubnici treba obratiti pozornost na osiguravanje tolerancije položaja obrasca za proizvodnju i zavarivanje,
U suprotnom, to će utjecati na instalaciju i korištenje.
2. Mjerač razine tekućine mora biti postavljen okomito. Okomitost mora biti manja od 5 stupnjeva.
3. Dijagram strukture oblika "L1" naziva se bočno montirani magnetski mjerač razine tekućine "Shen tube distance" (koji se naziva i
slijepo područje). Ovo je važan parametar koji korisnik mora razumjeti. To je važan parametar u osnovnim parametrima mjerača razine tekućine.
Prema Arhimedovom teoremu, duljina mjerača razine magnetskog plovka ovisi o gustoći izmjerenog
tekući medij. Što je manja gustoća tekućeg medija, dulja je magnetska plovna olovna cijev od donjeg voda
cijevi do dna "Shen cijevi udaljenost" duljina je; naprotiv, što je kraći. Dizajn za jednostavnost
dizajn. Ispravna uporaba od strane korisnika, instalacija, posebna tipična gustoća tekućine i upravljačka ploča sudopera mogu se koristiti kao
referenca.
4. Kako bi se spriječile prijelazne pojave, magnetski plovak u glavnom kanalu ima kretanje i udar velikom brzinom. Mjerač razine tekućine: Cathy
koristit će magnetski plovak fiksiran na dnu cijevi za olovnu tekućinu. Korisnici bi trebali biti instalirani prije instalacije
korištenje kartice prije nego što možete instalirati.
5. Mjerač razine tekućine mora biti instaliran okomito kako bi se osiguralo da se magnetski plovak slobodno kreće u glavnoj cijevi.
6. Mjerač razine tekućine i spremnik trebaju biti opremljeni zapornim ventilom za odsijecanje materijala za čišćenje i održavanje. 7. Mjerač razine tekućine: Ne postoji obećanje da će biti točan; izravno će utjecati na normalan rad mjerača razine tekućine.
8. Nakon ugradnje mjerača razine tekućine, magnet za korekciju: za magnetsku vodilicu s dvostrukim stupom, kako bi nula manje bila crvena, nula ili više bijelo.
9. Mjerač razine tekućine: Prvo otvorite ventil cijevi vodeće tekućine. Neka se tekući medij uravnoteži u vodećoj cijevi,
Izbjegavajte tekući medij s brzim porastom razlike plovka, uzrokovan kvarom magnetskog okretanja ili neredom (u slučaju ovog fenomena, može se izvršiti magnetska ponovna kalibracija).
10 Otvorena prirubnica bli: Kada koristite magnetski plovak, obratite pozornost na stranu magnetskog kraja s magnetom prema gore, ne može se okrenuti.
11 . Mjerač razine tekućine: e Ne bi smjelo ulaziti čvrstih ili magnetskih nečistoća kako bi se izbjeglo blokiranje plovka i slabljenje uzgona.
12. Prema medijima, u glavnoj cijevi kanalizacijskog ventila, uklonite talog u cijevi.
