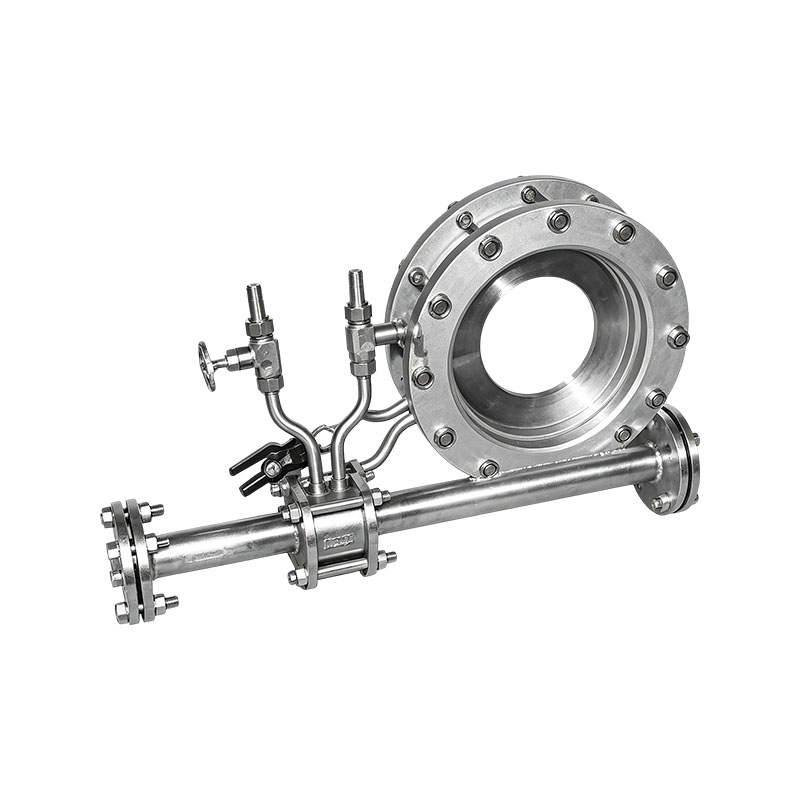

Orifice mjerači protoka su mjerači protoka diferencijalnog tlaka, koji predstavljaju povijesno najpoznatije uređaje za mjerenje protoka u industrijskoj proizvodnji. Pokazuju različite vrste, zrelu tehnologiju i opsežne primjene.
Značajke proizvoda:
1. Jednostavna struktura, jednostavna instalacija, pouzdan rad, niska cijena i određeni stupanj točnosti
Može zadovoljiti zahtjeve industrijske proizvodnje.
2. S dugom poviješću, bogatim i pouzdanim eksperimentalnim podacima te standardiziranim dizajnom i obradom
Međunarodni standard za standardne prigušne uređaje (ploče s otvorima, mlaznice i Venturi) je
ISO 5167, koji je više puta revidiran. Sve dok su komponente za prigušivanje dizajnirane i obrađene u skladu sa standardima,
Za određivanje raspona nesigurnosti potrebna je kalibracija stvarnog protoka.
3. Standardna ploča s otvorom prikladna je za promjer od 50~3000 mm, s β od 0,2~0,75.
4. Standardna mlaznica je prikladna za promjer od 50~500 mm, s β od 0,2~0,8.
5. Mlaznica s dugim vratom prikladna je za promjer od 50-630 mm, s β od 0,2-0,8.
6. Mehanička obrada Venturijeve cijevi promjera 50-250 mm i β vrijednosti 0,2-0,75.
7. Grubo zavarena željezna ploča s promjerom Venturijeve cijevi od 200-1200 mm i β vrijednošću od 0,2-0,70.
8. Promjer grubo lijevane Venturijeve cijevi je 100-800 mm, s vrijednošću β od 0,2-0,75.
9. Promjer Venturijeve mlaznice je 65-500 mm, s vrijednošću β od 0,316-0,775.
10. 1/4 ploče s okruglim rupama promjera ≤ 500 mm, β je 0,245~0,6.
11. Promjer konusne ploče otvora populacije je ≤ 500 mm, a β je 0,1~0,316.
12. Promjer ploče s dvostrukim otvorom je 40-100 mm, a β je 0,2-0,75.
13. Promjer ploče s malim rupama manji je od 50 mm, a β je 0,2~0,75.
14. Promjer ploče sa skrivenim malim rupama je ≤ 50 mm, a β je 0,2~0,75.
15. Promjer ploče otvora visokotlačne leće je ≤ 250 mm, a β je 0,2~0,75.
16. Ploča širokog ruba otvora ima promjer od 50-400 mm i β od 0,2-0,75. 17. Promjer kružne perforirane ploče je 50-2000 mm, s vrijednošću β od 0,1-0,8.
18. Ploča s ekscentričnim otvorom promjera 100-1000 mm i β 0,46-0,84.
19. Krajnja ploča s otvorom (mlaznica) ima promjer od 100-1000 mm i β od 0,46-0,84.
20. Raspon tlaka gornjeg uređaja za prigušivanje je 0~42MPa, a temperatura je određena materijalom.
21. Skrivena dvostruka Venturi cijev, nazivni promjer cjevovoda kružnog presjeka: DN=300mm~6000mm, širina x visina cjevovoda pravokutnog presjeka: ŠxV (mm)=300x300~6000x6000, i drugi geometrijski površinski cjevovodi s istim nazivnim promjerom DN i različitom širinom i visinom. Nazivni tlak: PN ≤ 2,5MPa, određeno radnom temperaturom i materijalom; vrijednost diferencijalnog tlaka: (0~100) kPa, ponavljana pogreška mjerenja (stabilnost): ± 10Pa.
22. Uređaj za mjerenje vjetra krila posebno je prikladan za mjerenje protoka zraka velikog kalibra, sa stabilnim mjerenjem, visokom osjetljivošću, pomakom gubitka tlaka i visokom preciznošću.
23. Dizajn uređaja za mjerenje vjetra uključuje sučelje za obrnuto puhanje i uređaj za pražnjenje prašine, što je korisno za održavanje proizvoda i povećava učinak proizvoda
Pouzdanost.
24. Napredna i sofisticirana tehnologija obrade i testiranja uvelike poboljšava točnost i stabilnost proizvoda.
25. Razvijene komponente za prigušivanje integrirane su s naprednom elektroničkom tehnologijom za stvaranje inteligentnog integriranog uređaja za mjerenje protoka s prikazom protoka na licu mjesta i više izlaza signala (4-20 mA, puls, s HART protokolom).
26. Dizajn sklopa male snage smanjuje potrošnju energije, povećava stabilnost i pouzdanost sustava. Integrirani sustav ima baterijsko napajanje i vanjski izbor od 24 VDC, što je zgodno za instalaciju i korištenje.
Glavna prodajna mjesta:
1. Standardizacija je zrela i ne zahtijeva stvarnu kalibraciju protoka: u skladu je sa standardima GB/T2624 i ISO5167. Standardne komponente za prigušivanje mogu se izravno koristiti za mjerenje nakon obrade u skladu sa specifikacijama, podržavajući trgovinsko poravnanje i sljedivost mjerenja.
2. Bez pokretnih dijelova, izdržljiv i stabilan: čiste mehaničke komponente za prigušivanje, bez rotirajućih/osjetljivih elemenata, otpornost na visoke temperature i tlakove, pouzdan dugotrajan rad, dug radni vijek, nisko osnovno održavanje.
3. Širok raspon srednje prilagodbe: Može mjeriti plinove, pare i tekućine, podržavati jednofazne tekućine, a neki se modeli mogu prilagoditi prljavim medijima koji sadrže male količine nečistoća. Pokrivenost promjera cijevi je opsežna.
4. Niska ukupna cijena, fleksibilno usklađivanje: jednostavna struktura, ekonomičan trošak, može se uskladiti s bilo kojom markom transmitera diferencijalnog tlaka; Više vrsta kao što su ploča s otvorom, mlaznica, Venturi, V-konus itd. mogu se odabrati prema radnim uvjetima.
Industrija primjene:
1. Energetika: kotlovska para elektrana, primarni/sekundarni zrak, optočna voda, mjerenje energije prirodnog plina i obračun potrošnje energije.
2. Petrokemijska industrija: procesna sirovina tekućina, visokotlačni procesni plin, para, praćenje protoka cjevovoda za rafiniranje, omjer materijala, mjerenje primopredaje.
3. Metalurška industrija: detekcija protoka plina visoke peći, dimnog plina pretvarača, rashladne vode, komprimiranog zraka, kontrola stanja peći i statistika energije.
4. Toplinarska/komunalna energija: mjerenje cjevovoda pare, tople vode i prirodnog plina u toplovodnoj mreži, naplata grijanja i uravnoteženje protoka u cjevovodu.
