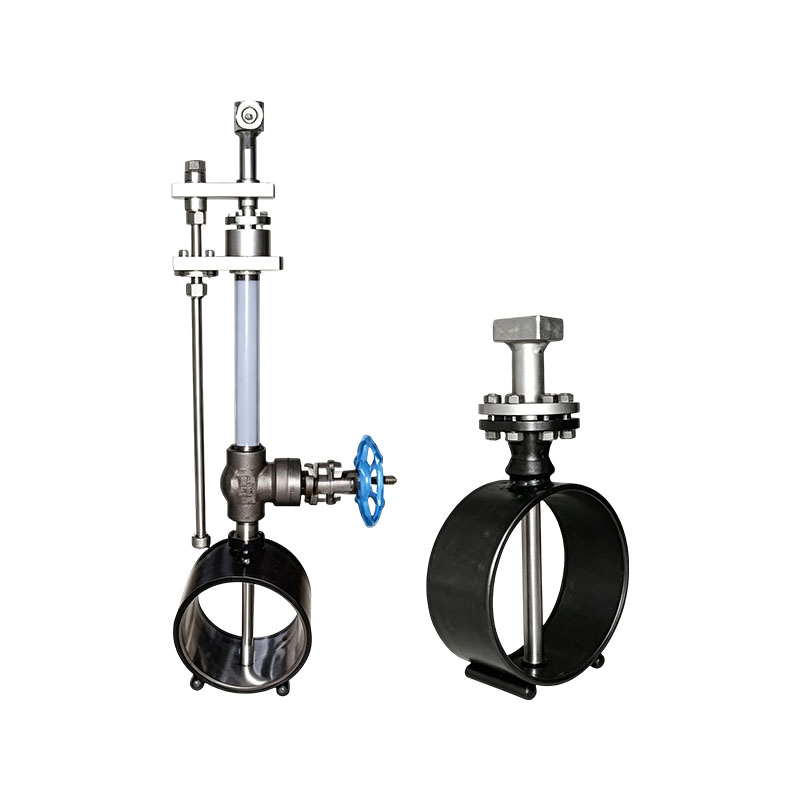

XG-DRB Dilbar mjerač protoka

Uniformirani mjerač protoka XG-DRB Dearbar nova je vrsta priključnog mjerača protoka koji koristi princip diferencijalnog tlaka za mjerenje protoka i slijedi Bernoullijevu jednadžbu: Q=KxCx korijen DP. Trenutno je međunarodno priznat kao najprecizniji, najponovljiviji i najpouzdaniji mjerač protoka za jednokratnu detekciju protoka. Jednostavna struktura, lako sastavljanje i rastavljanje, mali gubitak tlaka i niski troškovi korištenja i održavanja čine ga štedljivim i ekonomičnim mjeračem protoka koji vrijedi promicati i koristiti. Osobito u slučaju cjevovoda promjera većeg od 200 milimetara, prednosti cijevnog mjerača protoka za usrednjavanje su očitije. Naširoko se koristi u industrijama kao što su energija, metalurgija i petrokemija.

Princip rada:
XG-DRB Dearbar mjerač protoka konstantne brzine mjeri protok kroz diferencijalni tlak generiran prije i poslije njegove jedinstvene senzorske sonde. Kada tekućina teče kroz sondu, na prednjoj strani se stvara distribucijsko područje visokog tlaka, koje je malo više od statičkog tlaka cjevovoda. Prema načelu Bernoullijeve jednadžbe, brzina tekućine raste dok teče kroz sondu, a područje distribucije niskog tlaka stvara se na stražnjoj strani sonde, gdje je tlak nešto niži od statičkog tlaka cjevovoda. Nakon što tekućina diferencijalnog tlaka protječe kroz sondu, s obje strane sonde pojavljuju se vrtlozi, a na stražnjoj strani sonde stvara se djelomični vakuum. Prosječni visoki tlak u području visokog tlaka prenosi se u komoru s pozitivnim tlakom instrumenta diferencijalnog tlaka kroz visokotlačni vod sonde; Prosječni niski tlak u području niskog tlaka prenosi se u komoru s negativnim tlakom instrumenta diferencijalnog tlaka kroz cjevovod sonde za niski tlak. Instrument diferencijalnog tlaka mjeri razliku između prosječnog visokog tlaka i prosječnog niskog tlaka, a nakon izračuna kvadratnog korijena odražava veličinu prosječne brzine protoka tekućine. Prosječna brzina protoka proporcionalna je protoku i tada se može koristiti za izračunavanje volumenskog protoka ili masenog protoka fluida u cjevovodu.

Značajke proizvoda:
1. Višestruki mediji za primjenu i širok raspon mjerenja. Prikladno za različite tekućine (plin, tekućina, para), promjera u rasponu od 38 mm do 15000 mm, maksimalnog tlaka od 40 MPa i maksimalne temperature od 550 ° C ili više. Kada je potrebno, također može jamčiti ± 0,1%, posebno pogodno za kontrolu industrijskih procesa;
2. Simple structure and light weight;
3. Jednostavan za instalaciju i rastavljanje, niske cijene i može se instalirati i održavati online;
4. Low requirements for straight pipe sections. Zahtjevi za duljinu ravnog dijela cijevi relativno su niski u usporedbi s pločom s otvorom, općenito oko 10 do 25 puta veći promjer;
5. Mali gubitak tlaka i značajna ušteda energije. Nenadoknadivi gubitak tlaka iznosi 2% do 15% gubitka signalnog tlaka, što je samo jedna desetina nenadoknadivog gubitka tlaka uobičajeno korištenih mjerača protoka s otvorom. Godišnji operativni trošak je 1/40 do 1/50 ploče otvora;
6. Konstantan koeficijent fluida (K), stabilan mjerni signal i male fluktuacije;
7. High accuracy and good long-term stability;
8. Samo mjerenje tlaka sonde je protiv blokiranja, a sonda je dizajnirana s jednodijelnom strukturom visoke čvrstoće s dvostrukom šupljinom;
9. Prijateljsko sučelje čovjek-stroj, LCD mjerač za 360 stupnjeva rotirajući; Može prikazati trenutni protok, kumulativni protok, postotak stupčastog dijagrama itd.

Glavna područja primjene:
1. Mjerenje primarnog i sekundarnog zraka u elektranama
2. Measurement of blast furnace gas;
3. Mjerenje etana, etilena, prirodnog plina itd.;
4. Measurement of gas, nitrogen, oxygen, etc;
5. Compressed air measurement:
6. Mjerenje zasićene pare, pare pod visokim i niskim pritiskom:
7. Mjerenje vode iz slavine, cirkulacijske vode itd.
