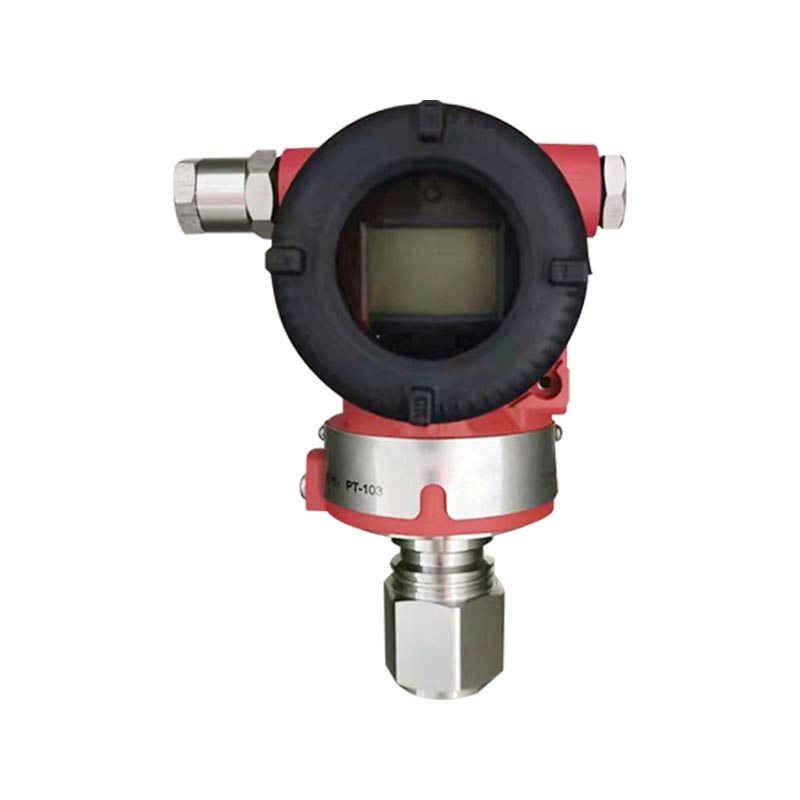

XG3051T Transmiter diferencijalnog/apsolutnog tlaka

Predstavljanje proizvoda:
XG3051T je serija 3051T inteligentnih izravno spojenih transmitera tlaka, dostupan u dvije vrste: nadtlak i apsolutni tlak; Usvajanje kapacitivnog senzora, 316L dijafragma, 4-20mA HART izlaz, 24VDC napajanje, točnost 0,075-0,15% FS, izborni LCD, podrška za lokalnu/ručnu kalibraciju, kućište otporno na eksploziju, IP65 zaštita, pokrivenost širokog raspona, otpornost na udarce, dobra dugoročna stabilnost, izravno ugrađen u procesne cjevovode, nema potrebe za tlačnim dodacima.

Glavne primjene:
Mjerenje tlaka plinova, tekućina i para; Koristi se u petrokemijskoj, kemijskoj, energetici, metalurgiji, obradi vode te mrežama naftovoda i plinovoda; tip apsolutnog tlaka prikladan je za vakuum, negativni tlak, destilaciju i uvjete destilacije; nadtlak se koristi za praćenje tlaka običnih cjevovoda i područja spremnika i povezan je s DCS/PLC kontrolnim sustavima.

Kontaktirajte nas
PREV：XG3051T Daljinski transmiter diferencijalnog tlaka/apsolutnog tlakaDALJE：Nema sljedećeg članka
FAQ Specifikacije izvedbe Funkcionalne specifikacije Instalacija Upute za spajanje na proces Fizičke specifikacije
P1: Kako razlikovati modele nadtlaka XG3051T od modela apsolutnog tlaka i mogu li se koristiti naizmjenično?
O: Nadtlak se temelji na lokalnom atmosferskom tlaku, a apsolutni tlak temelji se na apsolutnom vakuumu. Hardverski mijeh je drugačiji i ne može se izravno zamijeniti; apsolutni tip tlaka je poželjan za vakuumske radne uvjete, dok je tip nadtlaka poželjan za obični tlak u cjevovodu.

Q2: Izlazni signal je 4-20mA. Podržava li HART protokol?
O: XG3051T dolazi standardno s 4-20mA HART, koji se može ručno podesiti za parametre, ili se može odabrati lokalna LCD glava za lokalni prikaz vrijednosti tlaka.

P3: Može li medij izravno kontaktirati dijafragmu odašiljača i s kojim je materijalom u kontaktu?
O: Medij strukture izravne veze izravno je u kontaktu s dijafragmom, a standardna dijafragma je nehrđajući čelik 316L; Jaki korozivni mediji zahtijevaju prethodnu potvrdu radnih uvjeta i odabir posebnih membranskih materijala.

P4: Koji su uobičajeni razlozi kvara izlaza odašiljača i numeričkog skoka?
O: Prvo provjerite je li napajanje od 24 V normalno i ima li labavih spojeva u ožičenju; Drugo, istražiti utjecaj i blokadu procesnog medija; Ponovo postavite i kalibrirajte s HART kontrolerom i provjerite ima li abnormalnosti u postavci raspona.

P5: Za koje je okruženje na licu mjesta i za koje razine zaštite od eksplozije prikladan XG3051T?
O: Razina zaštite IP65, podržava izbor otporan na eksploziju; Prikladno za petrokemijsku, kemijsku, obradu vode, energiju i druge primjene na licu mjesta; Izbjegavajte visoke temperature koje prelaze raspon i okruženja s jakim vibracijama, a srednja temperatura ne smije prelaziti raspon specifikacije proizvoda.

Referentna točnost za podešavanje raspona
(Uključujući linearnost temeljenu na nuli, histerezu i ponovljivost)±0,075% Ako je TD>10 (TD = maksimalni raspon / prilagođeni raspon), tada:±(0,0075 × TD)%

Učinak temperature okoline
Šifra raspona Ukupni učinak na -20 ℃ ~ 65 ℃
B/L ±(0,30×TD 0,20)%×Raspon
Ostali ±(0,20×TD 0,10)%×Raspon
Šifra raspona Ukupni učinak na -40℃ ~ -20℃ i 65℃ ~ 85℃
B/L ±(0,30×TD 0,20)%×Raspon
Ostali ±(0,20×TD 0,10)%×Raspon

Učinak prekoračenja dometa
±0,075% x raspon

Dugoročna stabilnost

Šifra raspona Učinak (Drift)
B/L ±0,2%×Razpon / 1 godina
Ostali ±0,1%×Razpon / 1 godina


Učinak napajanja
±0,001%/10V (12～42V DC), zanemarivo

Raspon i raspon mjerenja (XG3051T-mjerni tlak)
Šifra raspona Vrsta kPa bar
B Raspon 0,6~6 6~60 mbar
Raspon -6~6 -60~60 mbar
C Raspon 2~40 0,02~0,4
Raspon -40~40 -0,4~0,4
D Raspon 2,5~250 0,025~2,5
Raspon -100~250 -1~2,5
F Raspon 30~3000 0,3~30
Raspon -100~3000 -1~30
G Raspon 0,1~10 MPa 1~100
Raspon -0,1~10 MPa -1~100
H Raspon 0,21~21 MPa 2.1~210
Raspon -0,1~21 MPa -1~210
I Raspon 0,4~40 MPa 4~400
Raspon -0,1~40 MPa -1~400
J Raspon 0,6~60 MPa 6~600
Raspon -0,1~60 MPa -1~600


Raspon and Measureme nt raspon (XG3051T- apsolutni tlak)

Šifra raspona Vrsta kPa bar
L Raspon 2~40 0,02~0,4
Raspon 0~40 0~0,4
M Raspon 2,5~250 0,025~2,5
Raspon 0~250 0~2,5
O Raspon 30~3000 0,3~30
Raspon 0~3000 0~30
Stavka Opis
Raspon Limits Može se proizvoljno podešavati unutar gornje i donje granice raspona. Preporuča se odabrati kod raspona s najnižim mogućim omjerom smanjenja radi optimizacije karakteristika performansi.
Postavka nule Nula i raspon se mogu podesiti na bilo koju vrijednost unutar mjernog raspona navedenog u tablici, pod uvjetom da je: Kalibrirani raspon ≥ Minimalni raspon.
Učinak položaja ugradnje Promjena položaja ugradnje paralelna s površinom dijafragme neće uzrokovati pomicanje nule. Za odstupanje položaja ugradnje preko 90° u odnosu na površinu dijafragme: Raspon C pokazuje pomak nule <0,25 kPa; drugi rasponi pokazuju pomak nule <0,15 kPa. Sav pomak nule može se ispraviti podešavanjem nulte točke. Nema efekta raspona.
Izlaz 2-žilni, 4-20mA DC. Dodatna HART digitalna komunikacija. Mogućnost odabira linearnog ili kvadratnog korijena.
Izlaz signal limits: Imin=3.9 mA, Imax=20.5 mA
Struja alarma Niski alarm (minimalno): 3,7 mA
Visoki alarm (maksimum): 21mA
Način rada bez alarma (zadržavanje): Zadržavanje važeće trenutne vrijednosti prije kvara
Tvornički zadani alarm: Način visokog alarma
Vrijeme odziva Konstanta prigušenja pojačala: 0,1s; Vremenska konstanta senzora: 0,1-1,6 s (ovisi o rasponu i omjeru smanjenja). Dodatna podesiva vremenska konstanta: 0,1-60 s.
Vrijeme zagrijavanja <15s
Temperatura okoline −40~85°C
−20~65°C (s LCD-om i FKM brtvenim prstenom)
Temperatura skladištenja/transporta −50~85°C
−40~85°C (with LCD)
Granice tlaka Od vakuuma do maksimalnog dometa.


Ograničenje preopterećenja:

Raspon 6 kPa 40 kPa 250 kPa 3 MPa
Šifra (B) (C/L) (D/M) (F/O)
Ograničenje preopterećenja 0,2 MPa 1 MPa 4 MPa 16 MPa
Raspon 10 MPa 21 MPa 40 MPa 60 MPa
Šifra (H) (ja) (ja) (K)
Ograničenje preopterećenja 20 MPa 50 MPa 50 MPa 70 MPa


Elektromagnetska kompatibilnost (EMC)
Pogledajte sljedeću stranicu, EMC Dodatak'

Uvjeti napajanja i opterećenja
Napon napajanja je 24V,R ≤ (Us-12V)/Imax k
gdje je Imax=23 mA
Maksimalni napon napajanja: 42VDC
Raspon opterećenja digitalne komunikacije: 230~600Ω

Električni priključak
M20×1,5 kabelska uvodnica; terminali prikladni za vodiče od 0,5~2,5 mm².

Procesna veza
Standardni procesni priključak: NPT 1/2 unutarnji navoj. Dostupni adapteri za NPT 1/2, G1/2, vanjski navoj M20×1,5 i vakuumski priključak KF16.

Opis procesne veze (kôd 1)

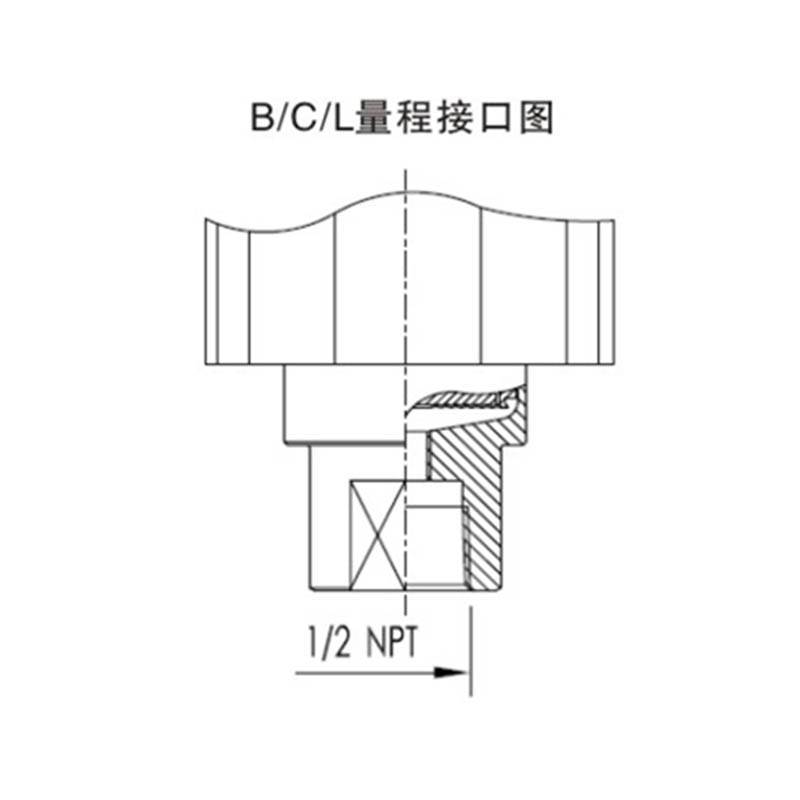

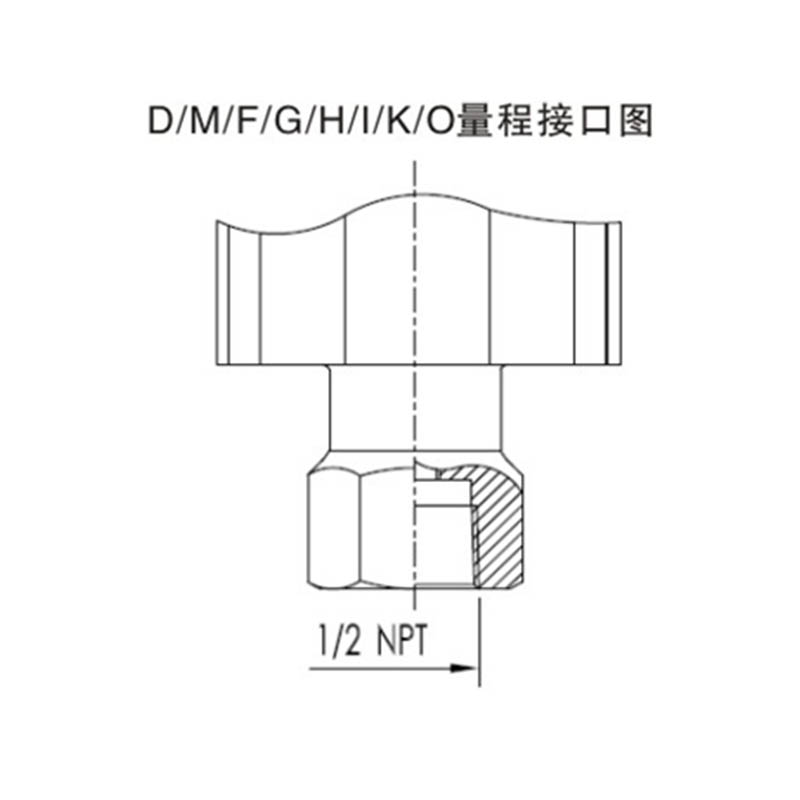

Standardni format (kôd 1)
100064-Mjut 100054-1-6F2j
Izvedeni obrazac sučelja
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tablica kodova modela i specifikacija

Odabir 3051T transmitera tlaka
1 G Mjerni tlak
A Apsolutni tlak
2 Točnost Izlaz
U Osnovna pogreška ±0,04% 4‑20mA s HART komunikacijom
B Osnovna pogreška ±0,075% 4‑20mA s HART komunikacijom
A Osnovna pogreška ±0,05% 4‑20mA s HART komunikacijom
C Osnovna pogreška ±0,01% 4‑20mA s HART komunikacijom
N 4-20mA analogni izlaz
3 Mjerni tlak
B 0‑0,6kPa ~ 6kPa / (0‑60 ~ 600 mmH₂O) / (0‑6 ~ 60mbar)
C 0‑2kPa ~ 40kPa / (0‑200 ~ 4000 mmH₂O) / (0‑20 ~ 400mbar)
D 0‑2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0‑30kPa ~ 3MPa / (0‑3 ~ 300 mH₂O) / (0‑0.3 ~ 30 bara)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bara)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 bara)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 bara)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bara)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Samo apsolutni tlak
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Samo apsolutni tlak
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 bara). Samo apsolutni tlak
4 Materijal dijafragme / tekućina za punjenje
A 316L nehrđajući čelik/silikonsko ulje
B 316L nehrđajući čelik / fluorirano ulje
C Hastelloy C / silikonsko ulje
D Hastelloy C / fluorirano ulje
5 Procesna veza
1 1/2" NPT unutarnji navoj

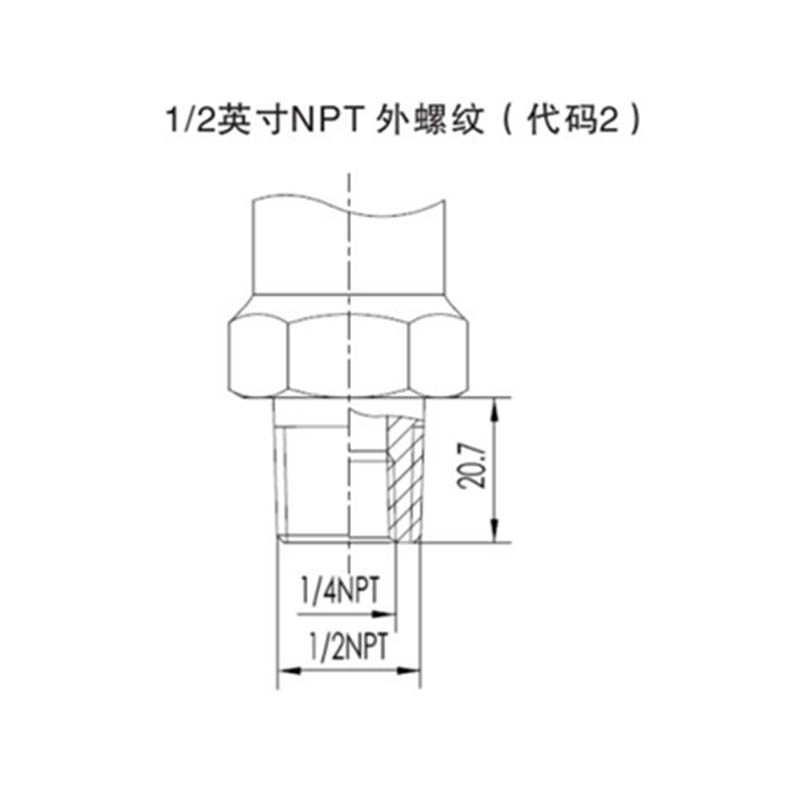

2 1/2" NPT vanjski navoj (s 1/4" NPT unutarnjim)

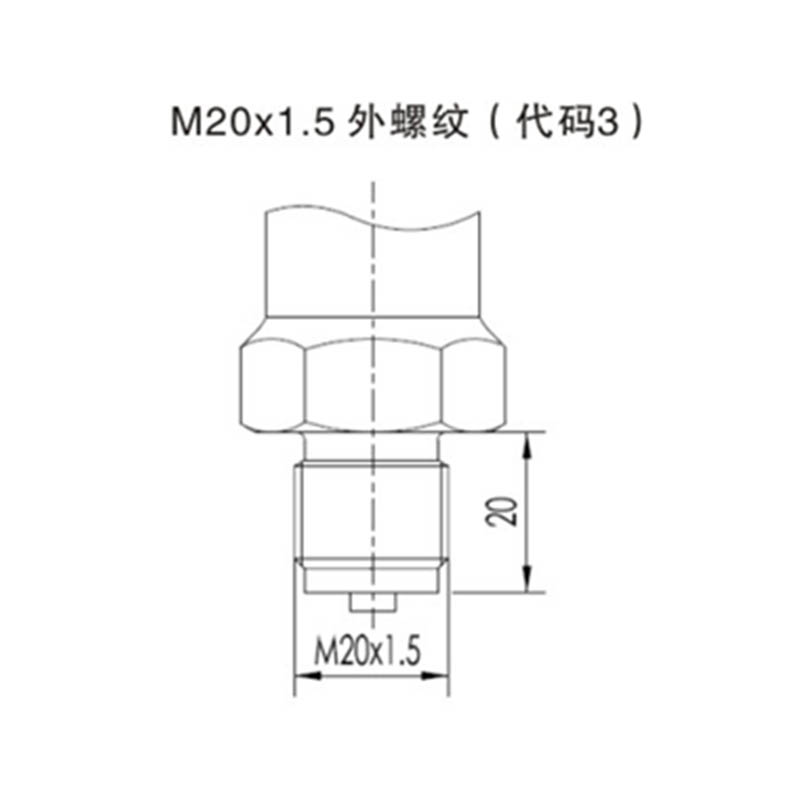

3 M20×1,5 vanjski navoj

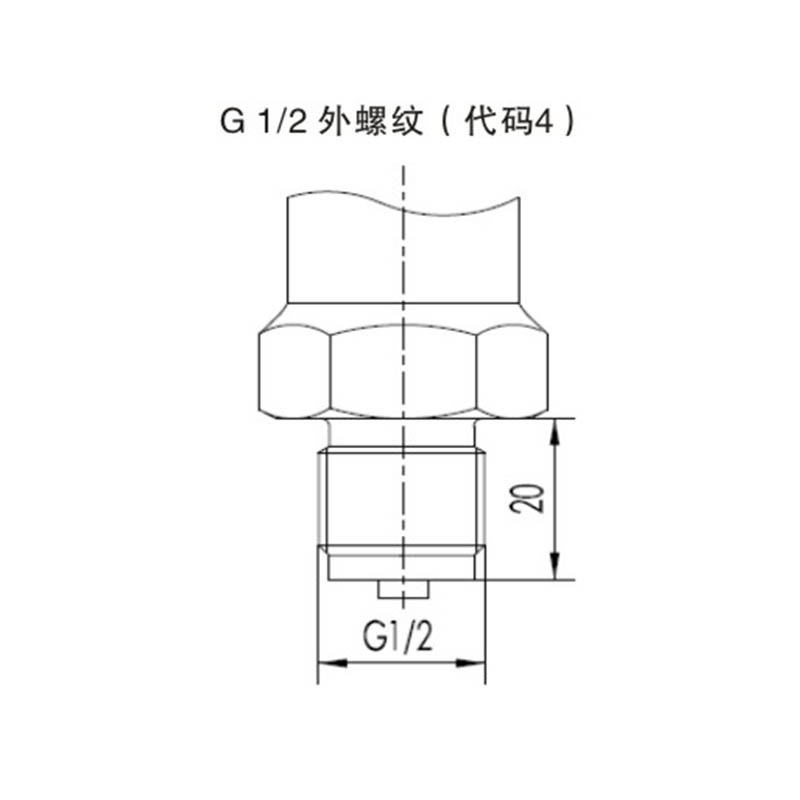

4 G1/2 vanjski navoj

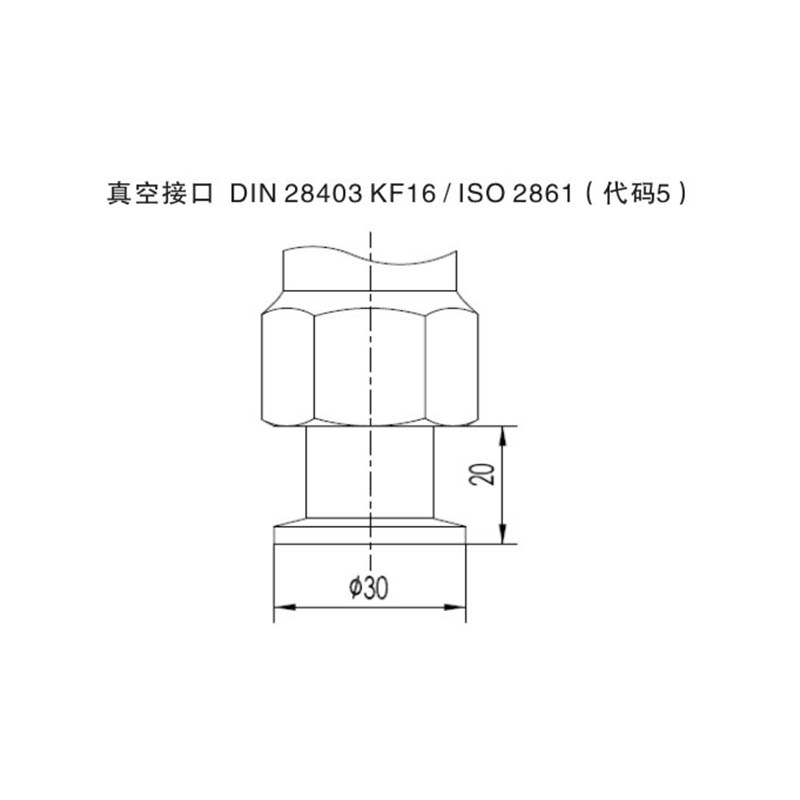

5 Vakuumski priključak DIN 28403 KF16 / ISO 2861

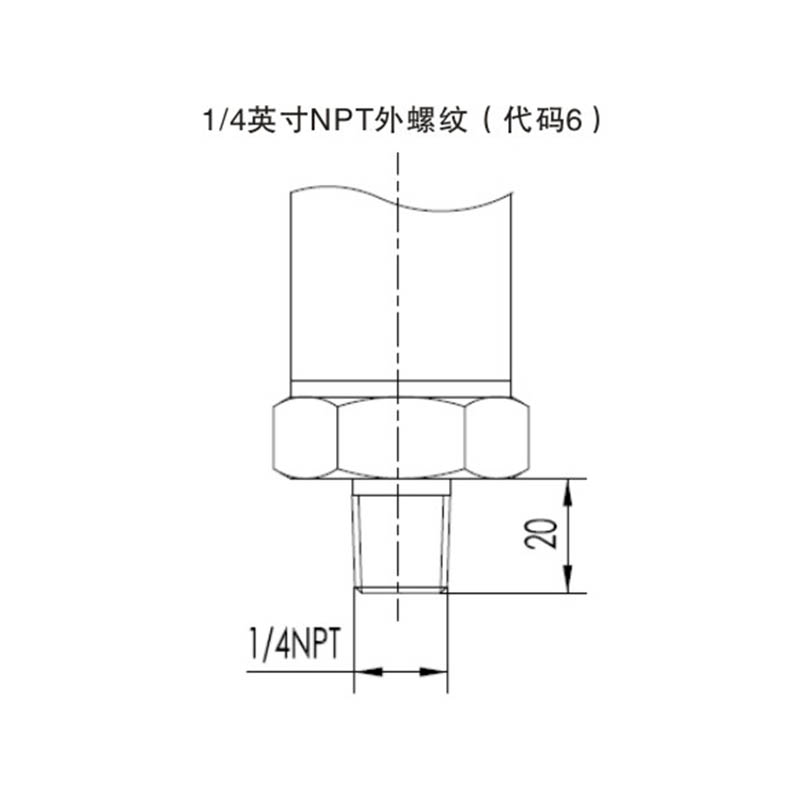

6 1/4" NPT vanjski navoj
6 Posebna funkcija
N Nijedan
P Zaštita od munje
O Tretman bez ulja (za mjerenje kisika: punjenje fluoriranim uljem, FKM brtveni prsten, <6 MPa, <60 °C)
7 Montažni nosač
N Nijedan
1 Nehrđajući čelik
2 Galvanizirani ugljični čelik
8 Prikaz
N Nema prikaza
2 LCD s pozadinskim osvjetljenjem (−20 °C)
3 OLED zaslon (−40 °C)
9 Tretman otporan na eksploziju
N Standardna verzija
A Intrinzična sigurnosna vrsta, NEPSI
D Zapaljivi tip, NEPSI (isključujući zapaljivu kabelsku uvodnicu)
10 Dodatne opcije
D Zapaljivi uređaj za uvođenje kabela
E Uređaj za uvođenje kabela povećane sigurnosti
V Niskonaponska verzija
S Potpuno kućište od nehrđajućeg čelika

Napomena:
Napomena 1: Kodovi raspona koji odgovaraju sučelju XG3051T; šifre raspona koje odgovaraju verziji s apsolutnim tlakom XG3051T.
Napomena 2: Vakuumski priključak DIN 28403 KF16 / ISO 2861 odnosi se samo na raspone unutar 2,5 bara.

Stavka Opis
Materijali Dijafragma: nehrđajući čelik 316L, Hastelloy C
Procesni priključak: nehrđajući čelik 316L
Tekućina za punjenje: Silikonsko ulje
Kućište odašiljača: Aluminijska legura s premazom od epoksidne smole
Brtveni prsten kućišta: nitrilna guma (NBR)
Natpisna pločica: nehrđajući čelik 304
Težina 1,6 kg (bez LCD-a, montažnog nosača i procesnog priključka)
Ocjena zaštite kućišta IP67


Raspored elektromagnetske kompatibilnosti

br. Ispitni predmet Osnovni standard Ispitni uvjet Razina izvedbe
1 Zračenje (kućište) GB/T 9254-2008 Tablica 5 30 MHz~1000 MHz prolaz
2 Provedena emisija (DC priključak za napajanje) GB/T 9254-2008 Tablica 1 0,15 MHz ~ 30 MHz prolaz
3 ESD imunitet GB/T 17626.2-2006 4 kV (kontakt) / 8 kV (zrak) B
4 Otpornost na RF elektromagnetsko polje GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Otpornost na magnetsko polje energetske frekvencije GB/T 17626.8-2006 30 A/min A
6 Otpornost na brzi električni prijelaz / prasak GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Otpornost na udare GB/T 17626.5-2008 1 kV (linija-linija) / 2 kV (linija-zemlja) (1,2/50 碌s) B
8 Imunitet na dirigirane smetnje izazvane RF poljem GB/T 17626.6-2008 3 V (150 kHz~80 MHz) A

Napomena:
(1) Razina performansi A: Normalne performanse održavaju se unutar granica tehničkih specifikacija tijekom testiranja.
(2) Razina performansi B: Može doći do privremenog pogoršanja ili gubitka funkcije/performansi tijekom testiranja, uz samooporavak. Stvarni radni uvjeti, memorija i podaci ostaju nepromijenjeni.
