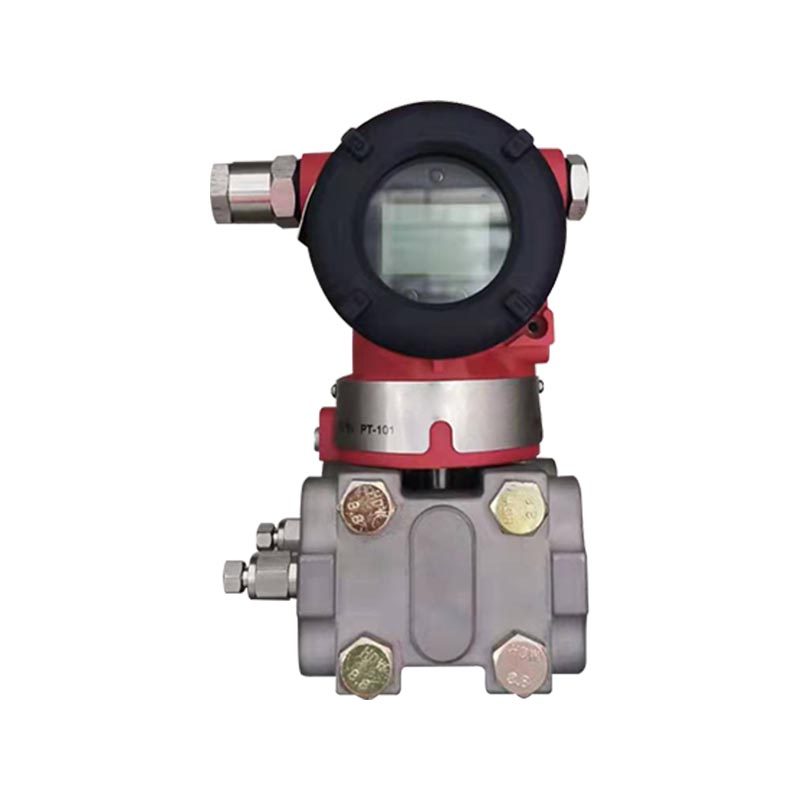

XG3051DP Transmiter diferencijalnog tlaka

Name: XG3051DP Transmiter diferencijalnog tlaka
Rating: 5 (99 reviews)

Predstavljanje proizvoda:
XG3051DP pripada kapacitivnom inteligentnom odašiljaču diferencijalnog tlaka domaće proizvodnje serije 3051, koji usvaja princip kapacitivnog očitavanja za pretvaranje razlike tlaka izmjerenog medija u standardni HART signal od 4-20 mA. Može se koristiti za mjerenje parametara procesa kao što su diferencijalni tlak, razina tekućine, brzina protoka, razina tekućine u zatvorenom spremniku, razlika tlaka u cjevovodu itd. Široko se koristi u DCS i PLC kontrolnim sustavima.

Industrija primjene:
1. Petrokemijska industrija: razina tekućine u reakcijskom kotlu, brzina protoka u cjevovodu, razlika tlaka filtra, razina tekućine u spremniku, široko se koristi u uvjetima otpornim na eksploziju.
2. Energetika: praćenje kotlovskih i turbinskih sustava u elektranama, protok pare i vode, podtlak u ložištu, razina tekućine u spremniku i razlika tlakova u filteru.
3. Pročišćavanje vode/zaštita okoliša: procesi kanalizacije i pročišćavanja vode, razina spremnika, protok u cjevovodu, razlika tlaka filtra.
4. Metalurška industrija: Mjerenje razlike tlaka fluida, razine srednje tekućine i protoka procesnog cjevovoda u procesima taljenja.
5. Papirna industrija: razina pulpe, razlika tlaka filtra, mjerenje protoka procesa.

Kontaktirajte nas

PREV：XG3051LT Transmiter razine tekućine diferencijalnog tlaka DALJE：XG3051DP Daljinski odašiljač diferencijalnog tlaka

FAQ Specifikacije izvedbe Funkcionalne specifikacije Instalacija Upute za spajanje na proces Električni priključci Tablica kodova modela i specifikacija Fizičke specifikacije

P1: Koje parametre može mjeriti XG3051DP?
O: Ovo je transmiter diferencijalnog tlaka koji mjeri diferencijalni tlak u svojoj jezgri. Pretvorbom diferencijalnog tlaka može mjeriti protok u cjevovodu, razinu tekućine u zatvorenom spremniku, razliku tlaka prije i poslije filtara i negativni tlak u peći. Nije moguće izravno izmjeriti apsolutni tlak. Prilikom mjerenja protoka, HART funkcija kvadratnog korijena može se aktivirati za izlaz signala protoka.

P2: Koji je razlog netočnog izlaznog signala odašiljača i velikog pomaka nule?
O: Postoje curenja, začepljenja i nakupljanje tekućine u cijevima s pozitivnim i negativnim tlakom; ② Pogreška postavke migracije raspona; ③ Nagle promjene temperature okoliša; ④ Membrana je izložena udaru nadpritiska. Dajte prioritet provjeri impulsnog cjevovoda i ponovno kalibrirajte nulu i raspon pomoću HART kontrolera.

P3: Koje su mjere opreza za XG3051DP dvožilno ožičenje?
O: Usvajanje DC24V dvožilnog sustava, bez razlikovanja između pozitivnih i negativnih signalnih linija, maksimalno opterećenje kruga ne prelazi 500 Ω; HART komunikacija zahtijeva krug spojen u seriju s otpornikom od 250 Ω; Strogo slijedite specifikacije zaštite od eksplozije za ožičenje u situacijama zaštićenim od eksplozije i osigurajte pouzdano uzemljenje kućišta.

P4: Koji radni uvjeti zahtijevaju zamjenu membrana koje nisu 316L?
O: Testirani medij je visoko korozivni medij (jaka kiselina, jaka lužina, visok sadržaj kloridnih iona), 316L će korodirati, a potrebno je odabrati filmske listove Hastelloy C, Monel ili Tantal; Uvjeti higijene hrane i lijekova zahtijevaju prilagođene strukture higijenskih membrana.

Referentna točnost za podešavanje raspona
(Uključujući linearnost temeljenu na nuli, histerezu i ponovljivost)±0,075%
Ako je TD>10 (TD = maksimalni raspon / prilagođeni raspon), točnost je: ±(0,0075 × TD)%
Točnost izlaza kvadratnog korijena je 1,5 puta veća od gornje linearne referentne točnosti.

Učinak temperature okoline

Šifra raspona	Ukupni učinak od -20 ℃ ~ 65 ℃
A	±(0,45 × TD 0,25) % × raspon
B	±(0,30 × TD 0,20) % × raspon
C/D/E	±(0,20 × TD 0,10) % × raspon
Šifra raspona	Ukupni učinak za -40 ℃ ~ -20 ℃ i 65 ℃ ~ 85 ℃
A	±(0,45 × TD 0,25) % × raspon
B	±(0,30 × TD 0,20) % × raspon
C/D/E	±(0,20 × TD 0,10) % × raspon
Efekt izvan dometa	±0,075% × raspon

Učinak statičkog tlaka

Šifra raspona	Količina učinka
A	±(0,15%URL 0,10%raspona) / 4MPa
B	±(0,10%URL 0,075%raspona) / 16MPa
C/D/E	±(0,05%URL 0,05%raspona) / 16MPa

Učinak nadpritiska

Šifra raspona	Količina učinka
A	±0,2% × raspon / 4MPa
B	±0,2% × raspon / 16 MPa
C/D/E	±0,1% × raspon / 16MPa

Dugoročna stabilnost

Šifra raspona	Količina učinka
A	±0,5% × raspon/godina
B	±0,2% × raspon/godina
C/D/E	±0,1% × raspon/godina

Učinak napajanja: ±0,001% /10V (12- 42 V DC), zanemarivo.

Raspon i granice
Šifra raspona	Stavka	kPa	mbar
A	Raspon	0,1 ~ 1	1 ~ 10
A	Raspon	−1 ~ 1	−10 ~ 10
B	Raspon	0,2 ~ 6	2 ~ 60
B	Raspon	−6 ~ 6	−60 ~ 60
C	Raspon	0,4 ~ 40	4 ~ 400
C	Raspon	−40 ~ 40	−400 ~ 400
D	Raspon	2,5 ~ 250	25 ~ 2500
D	Raspon	−250 ~ 250	−2500 ~ 2500
E	Raspon	20 ~ 2000	0,2 ~ 20 bara
E	Raspon	−500 ~ 2000	−5 ~ 20 bara

Parametar	Specifikacija
Raspon Limits	Može se slobodno podešavati unutar gornje i donje granice raspona. Preporuča se odabrati rasponski kod s najnižim mogućim omjerom smanjenja radi optimizacije performansi.
Postavka nule	Nula i raspon se mogu podesiti na bilo koju vrijednost unutar mjernog raspona, pod uvjetom da: Kalibrirani raspon ≥ Minimalni raspon
Učinak položaja ugradnje	Promjene položaja ugradnje paralelno s dijafragmom ne uzrokuju pomicanje nule. Ako se položaj promijeni za više od 90° u odnosu na površinu dijafragme, javlja se pomak nule unutar <0,4 kPa (može se ispraviti podešavanjem nule). Nema efekta raspona.
Izlaz	2-žilni, 4~20 mA DC, dodatna HART digitalna komunikacija.
	Izbor linearnog ili kvadratnog korijenskog izlaza.
	Izlaz signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Struja alarma	Način niskog alarma (min): 3,7 mA
	Način rada visokog alarma (maks.): 21 mA
	Način rada bez alarma (zadržavanje): zadržavanje važeće struje prije kvara
	Zadano: način visokog alarma
Vrijeme odziva	Konstanta prigušenja jedinice pojačala: 0,1 s; vremenska konstanta senzora: 0,1~2 s (ovisno o opsegu i smanjenju).
	Dodatna podesiva vremenska konstanta: 0,1~60 s.
	Nelinearni izlazni učinak (npr. kvadratni korijen) ovisi o funkciji i može se izračunati.
Vrijeme zagrijavanja	< 15 s
Temperatura okoline	−40 ~ 85 ℃
Temperatura okoline	−20 ~ 65 ℃ (s LCD-om i O-prstenom od fluorokaučuka)
Temperatura skladištenja/transporta	−50 ~ 85 ℃; −40 ~ 85 ℃ (s LCD zaslonom)
Radni tlak	Nazivni radni tlak: 16 MPa / 25 MPa / 40 MPa (tri ocjene)
Granica statičkog tlaka	Od 3,5 kPa apsolutnog tlaka do nazivnog tlaka. Probni tlak može biti 1,5 puta veći od nazivnog tlaka, primijenjen na obje strane transmitera istovremeno.
Ograničenje jednosmjernog preopterećenja	Jednosmjerno preopterećenje do nazivnog tlaka
Elektromagnetska kompatibilnost (EMC)	Pogledajte dodatak Tablica elektromagnetske kompatibilnosti na sljedećoj stranici

Uvjeti napajanja i opterećenja
Napon napajanja	24 V, R ≤ (Us − 12 V) / Imax kΩ
Napon napajanja	(gdje je Imax = 23 mA)
Maksimalni napon napajanja	42 VDC
Minimalni napon napajanja	12 VDC; 15 VDC (s pozadinskim osvjetljenjem LCD-a)
Raspon opterećenja digitalne komunikacije	250 ~ 600 Ω

Električni priključak
M20×1,5 kabelska uvodnica; terminalni blok prikladan za vodiče od 0,5 ~ 2,5 mm².

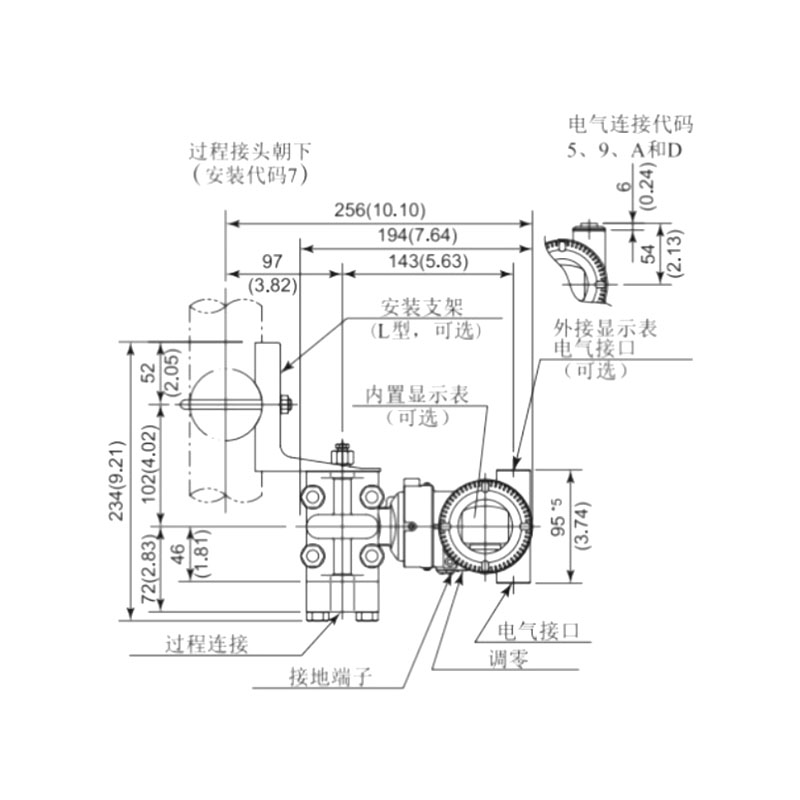

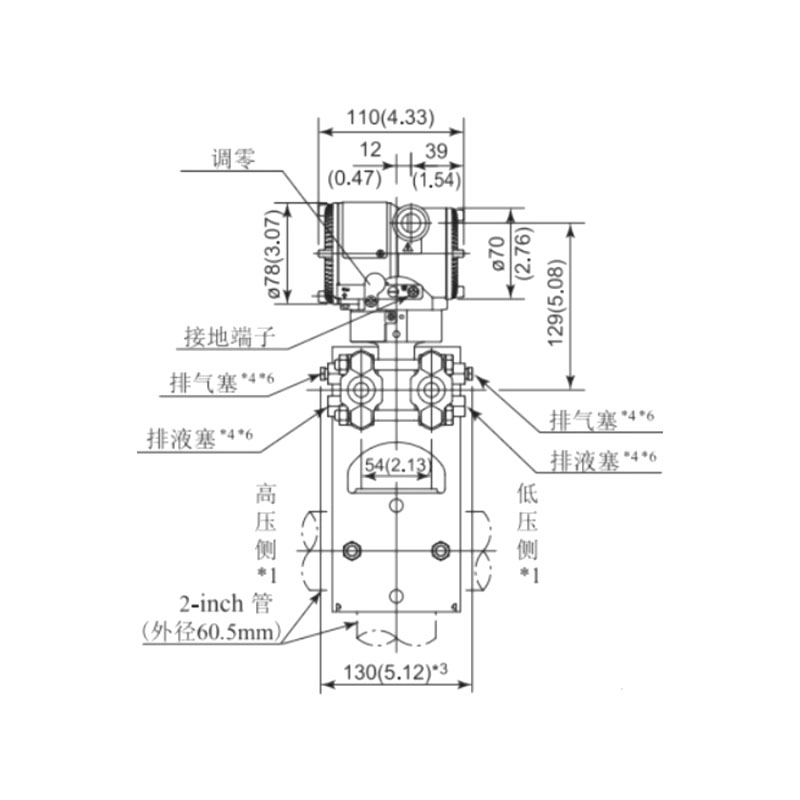

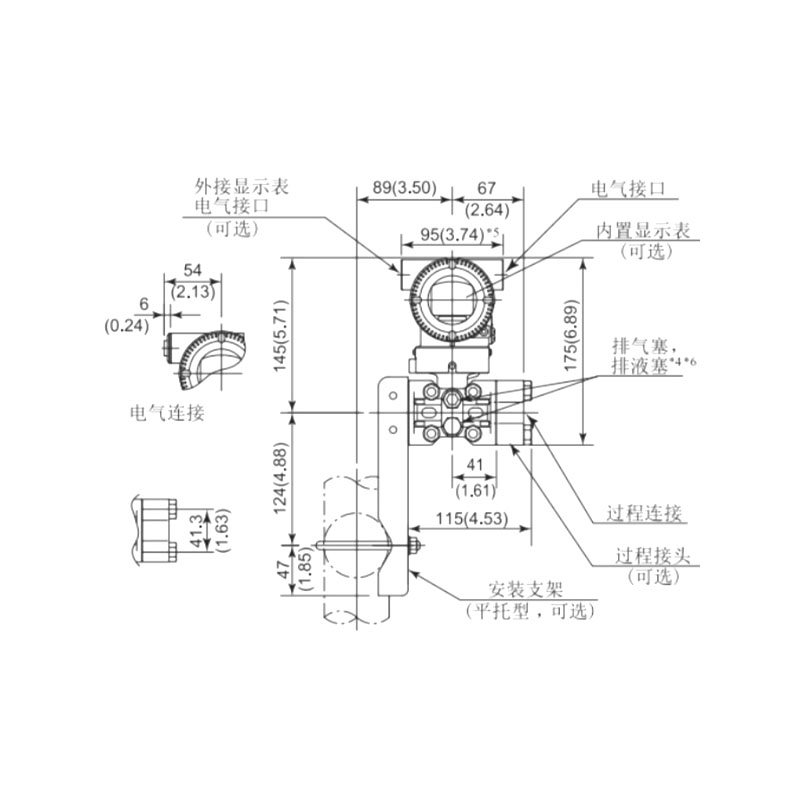

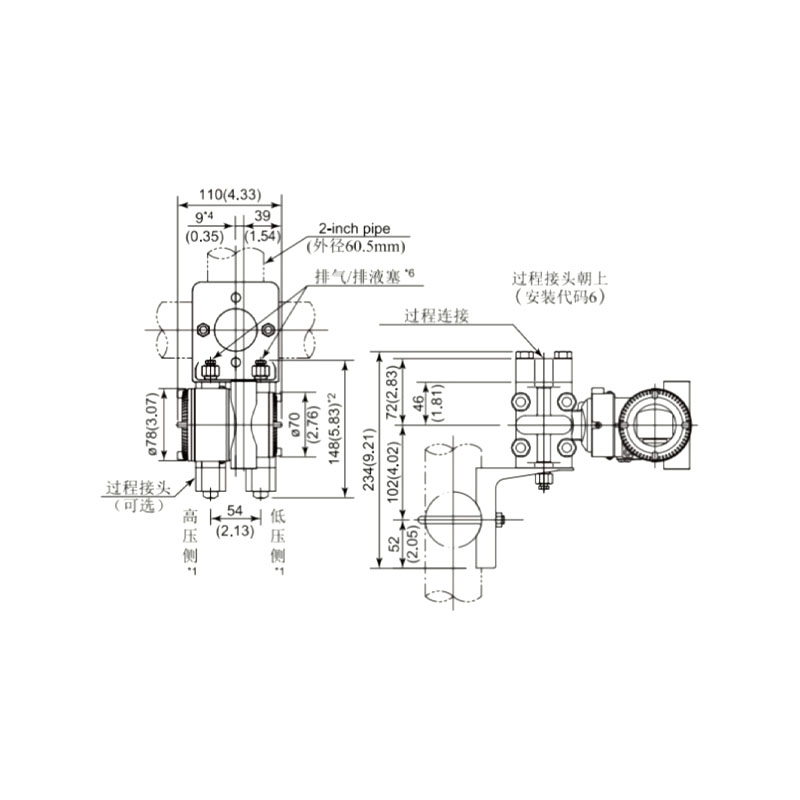

Procesna veza
Dvije krajnje strane prirubnice procesnog priključka su narezane s unutarnjim navojem NPT 1/4 i M10.

Upute za povezivanje procesa za jednostrano prosljeđivanje bez prirubnica za prosljeđivanje

Elipsasta prirubnica od nehrđajućeg čelika 1/2-NPT (šifra 1)		1. Prirubnica tlačne komore
		2. Brtva O-prstena
		3. NPT 1/2 eliptični prirubnički spoj
		4. Vijak
M20x1,5 T-spojnica od nehrđajućeg čelika (kod 2)		1. Prirubnica tlačne komore
		2. Priključak s muškim navojem u obliku slova T M20×1,5
		3. Vijak
		4. O-prsten
		5. Matica M20×1,5
		6. Tlačna uvodna cijev

Slika 5: Dijagram električnog povezivanja

Napomena: funkcija brzog sučelja ekvivalentna je signalnom terminalu.

Odabir modela transmitera diferencijalnog tlaka XG3051DP-

Točnost

Izlaz

Osnovna pogreška ±0,05%

4–20mA s HART komunikacijom

Osnovna pogreška ±0,075%

4–20mA s HART komunikacijom

Osnovna pogreška ±0,1%

4–20mA s HART komunikacijom

4–20mA analogni izlaz

0–100Pa ~ 1kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10mbar)

0–200Pa ~ 6kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60mbar)

0–400Pa ~ 40kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400mbar)

0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)

0–30 kPa ~ 3 MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30 bara)

0–140 kPa ~ 14 MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140 bara)

Materijal dijafragme

Napunite tekućinu

Nehrđajući čelik 316L

Silikonsko ulje

Nehrđajući čelik 316L

Fluorirano ulje

Hastelloy C

Silikonsko ulje

Hastelloy C

Fluorirano ulje

Pozlaćeni nehrđajući čelik 316L

Silikonsko ulje

Pozlaćeni nehrđajući čelik 316L

Fluorirano ulje

Nehrđajući čelik 316L presvučen FEP-om

Silikonsko ulje

Tantal

Silikonsko ulje

Nazivni radni tlak

0,2 MPa (samo za raspon A)

7MPa (samo za raspon A)

16MPa

25 MPa

40 MPa

Procesna veza
