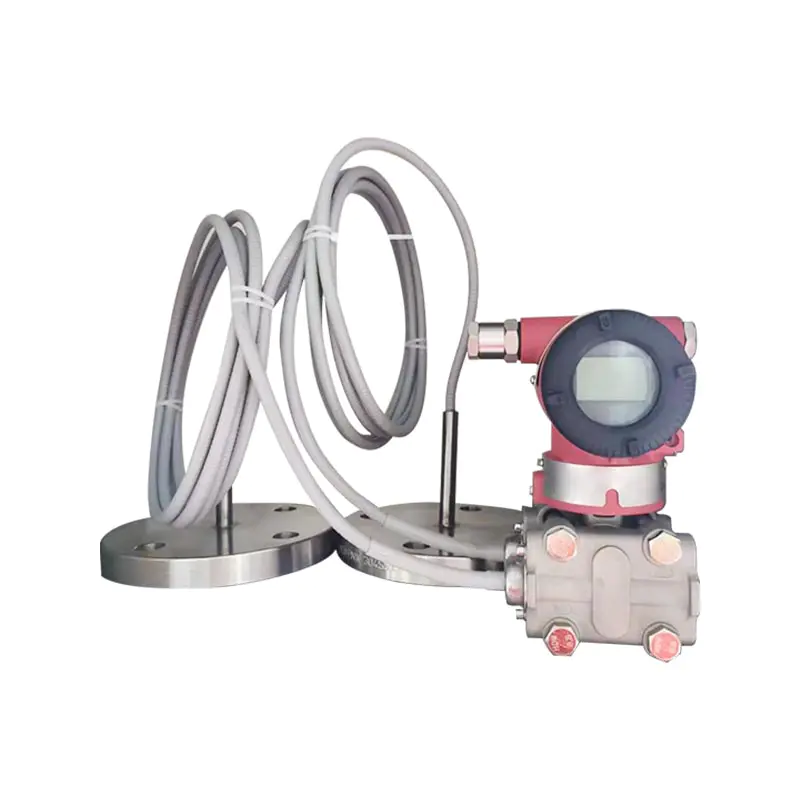

XG3051DP Daljinski odašiljač diferencijalnog tlaka

P1: Koja je glavna svrha XG3051DP daljinskog odašiljača s dvostrukom prirubnicom za mjerenje?
O: Uglavnom se koristi za mjerenje diferencijalnog tlaka; često se koristi za mjerenje razine tekućine, brzine protoka i srednje gustoće u zatvorenim spremnicima. Struktura kapilarne izolacije s dvostrukom prirubnicom, pogodna za visoku viskoznost, laku kristalizaciju, jaku koroziju i medije visoke temperature, kako bi se izbjeglo srednje začepljenje i korozija tijela senzora, izlaz 4-20mA HART i sučelje s DCS/PLC sustavom.
P2: Koji su razlozi za netočnu nultu točku i numerički pomak nakon ugradnje dvostruke prirubnice?
O: Pomak može biti uzrokovan promjenama temperature okoline, kapilarnom kompresijom, stvaranjem kamenca na membrani i kristalizacijom te netočnim postavkama parametara migracije. Nakon instalacije potrebno je izvršiti migraciju nulte točke na licu mjesta; Izbjegavajte stiskanje i savijanje kapilara malog radijusa; Kada se radna temperatura značajno promijeni, odgovarajuće povećajte prigušenje instrumenta.
P3: Kako odabrati materijal dijafragme prirubnice?
O: Nehrđajući čelik 316L odabran je za normalne radne uvjete; Korozivni mediji mogu se odabrati između Hastelloy legure i tantalovog filma. Prilikom naručivanja navedite naziv medija, temperaturu i tlak za jednostavno usklađivanje dijafragme i tekućine za punjenje kapilara.
P4: Koji su tabui za ugradnju kapilarnih cijevi?
O: Rezanje ili tvrdo savijanje kapilarnih cijevi nije dopušteno; minimalni radijus savijanja je > 50 mm i ne mogu se stiskati ili udarati. Kapilarna cijev je iznutra ispunjena tekućinom za brtvljenje. Nakon što se ošteti i procuri, instrument će se izravno pokvariti i neće se moći popraviti na licu mjesta.

Upute za povezivanje procesa za jednostrano prosljeđivanje bez prirubnica za prosljeđivanje

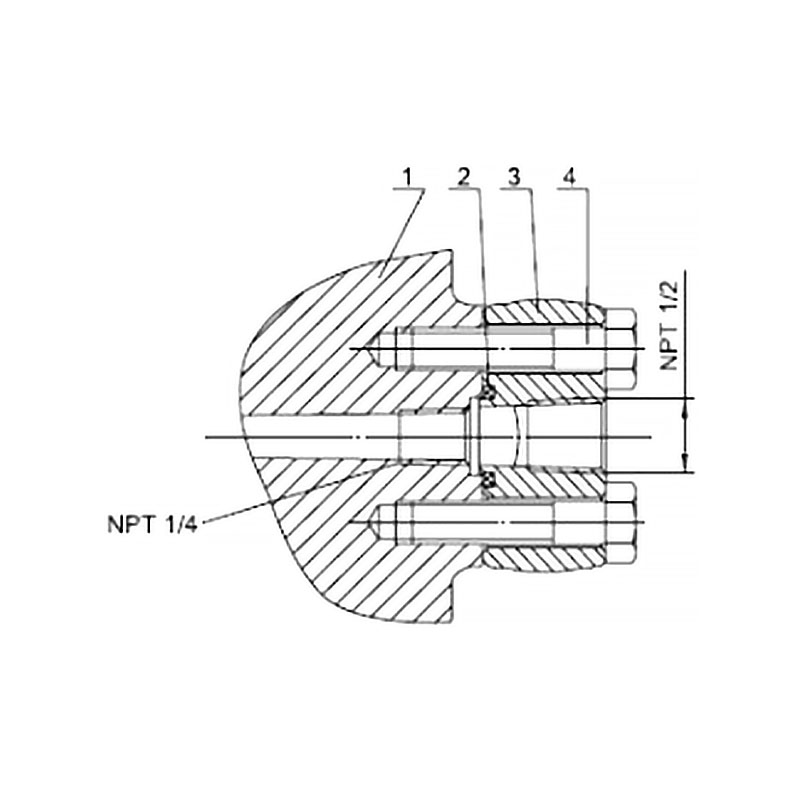

Elipsasta prirubnica od nehrđajućeg čelika 1/2-NPT (šifra 1)		1. Prirubnica tlačne komore
		2. Brtva O-prstena
		3. NPT 1/2 eliptični prirubnički spoj
		4. Vijak

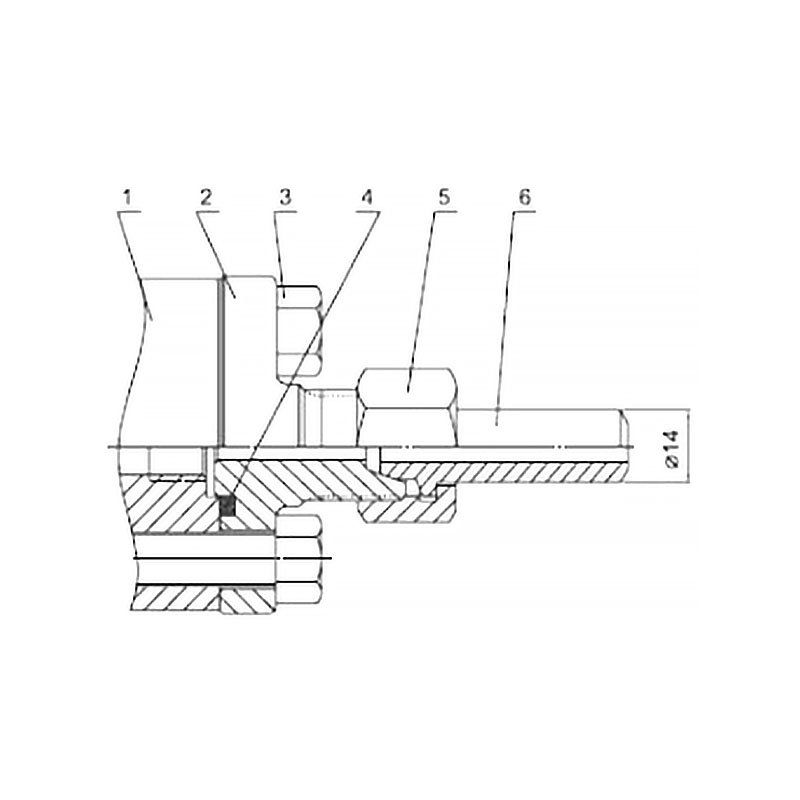

M20x1,5 T-spojnica od nehrđajućeg čelika (šifra 2)		1. Prirubnica tlačne komore
		2. Priključak s muškim navojem u obliku slova T M20×1,5
		3. Vijak
		4. O-prsten
		5. Matica M20×1,5
		6. Tlačna uvodna cijev

Parametri mjerenja: diferencijalni tlak, razina tekućine

Minimalni raspon daljinskog odašiljača trebao bi biti veća vrijednost između minimalnih raspona u tablici 1 i tablici 2.
Podesivi raspon ne smije biti manji od minimalnog raspona. Maksimalni domet daljinskog odašiljača bit će manja vrijednost između maksimalnog dometa tijela odašiljača i nazivnog tlaka prirubnice razine.

Izlazni signal
2-žilni, 4–20 mA DC HART izlaz, digitalna komunikacija; HART protokol je superponiran na 4-20 mA DC signal.
Ograničenja izlaznog signala: Imin = 3,9 mA, Imax = 20,5 mA

Konstanta prigušenja komponente pojačala je 0,1 s; vremenska konstanta senzora i prirubnice daljinske brtve kreće se od 0,2 ~ 6 s, ovisno o rasponu senzora, omjeru raspona, duljini kapilare i viskoznosti tekućine za punjenje.
Dodatna podesiva vremenska konstanta kreće se od 0,1 ~ 60 s.

Tijelo odašiljača može se fiksirati u bilo kojem položaju. Optimalni uvjet ugradnje je da osovina procesne prirubnice bude okomita. Odstupanje položaja uzrokovat će pomak nule koji se može ispraviti. Elektroničko kućište može se okretati do 360°, a vijak za podešavanje može ga pričvrstiti u bilo kojem kutnom položaju.
Prirubnica s udaljenom brtvom povezuje se s prirubnicom koja je u skladu s ANSI/DIN standardima. Nasuprotna prirubnica mora biti opremljena mekom brtvom i pričvrsnim vijcima i maticama (vijci i matice su izborni za korisnike).
Za odašiljače s dvostrukim daljinskim brtvljenjem, kapilarni sklopovi i prirubnice s daljinskim brtvljenjem postavljaju se u okruženju s istom temperaturom okoline koliko god je to moguće.
Minimalni radijus savijanja kapilare je 75 mm. Namatanje je strogo zabranjeno!

Uvjeti okoliša

Granica srednje temperature procesa
Temperatura medija: -30~400°C

Napomena: Posebnu pozornost treba obratiti na sve vrijednosti koje prelaze gornji raspon temperature i tlaka; oni se mogu ispuniti kroz
poseban dizajn.

Uvjeti snage i opterećenja
Napon napajanja je 24V
R≤(Us-12V) /Imax kQ 2
gdje je Imax=23 mA
Maksimalni napon napajanja: 42VDC
Minimalni napon napajanja: 12VDC, 15VDC (pozadinsko osvjetljenje LCD zaslona)
Raspon opterećenja digitalne komunikacije: 250~600Q

Napomena: (1) Opis razine performansi: Tijekom testiranja, performanse su normalne unutar ograničenja tehničkih specifikacija.
(2) B Opis razine performansi: Tijekom testiranja, funkcije ili performanse privremeno se smanjuju ili nestaju, ali se mogu oporaviti same; stvarni radni uvjeti, pohrana i podaci ostaju nepromijenjeni.

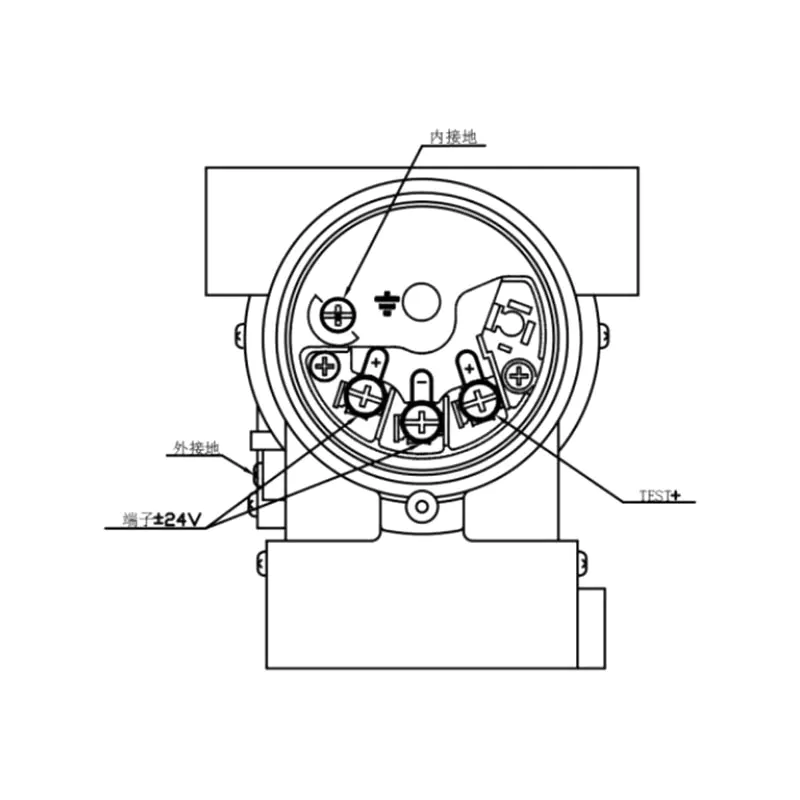

Slika 5: Dijagram električnog povezivanja

Napomena: funkcija brzog sučelja ekvivalentna je signalnom terminalu.

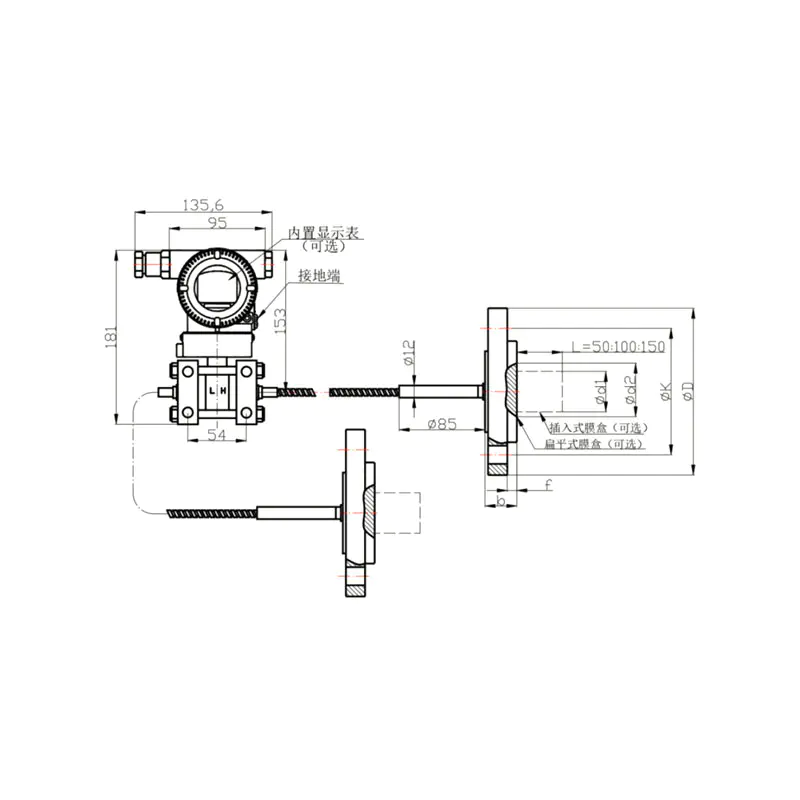

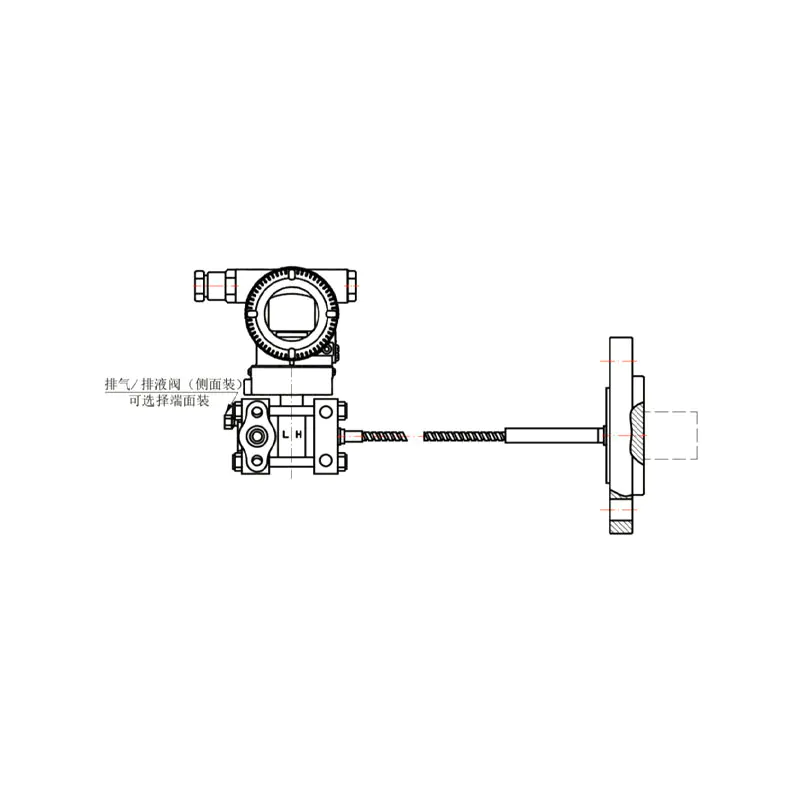

Crtež 1: Crtež sklopa dvostrane daljinske brtve osnovnog tipa diferencijalnog tlaka	Crtež 2: Crtež sklopa jednostrane daljinske brtve osnovnog tipa diferencijalnog tlaka

Napomena:
(1) Jednostrani sklop daljinske brtve diferencijalnog tlaka osnovnog tipa može se ugraditi ili na visokotlačnu stranu ili niskotlačnu stranu tijela transmitera.
(2) Metoda ugradnje tijela pretvornika za jednostrane ili dvostrane sklopove daljinske brtve diferencijalnog tlaka osnovnog tipa jednaka je onoj kod pretvornika diferencijalnog tlaka serije XG3051DP.

Napomena:Usercanoptionallyequipinsaatonbosannut.

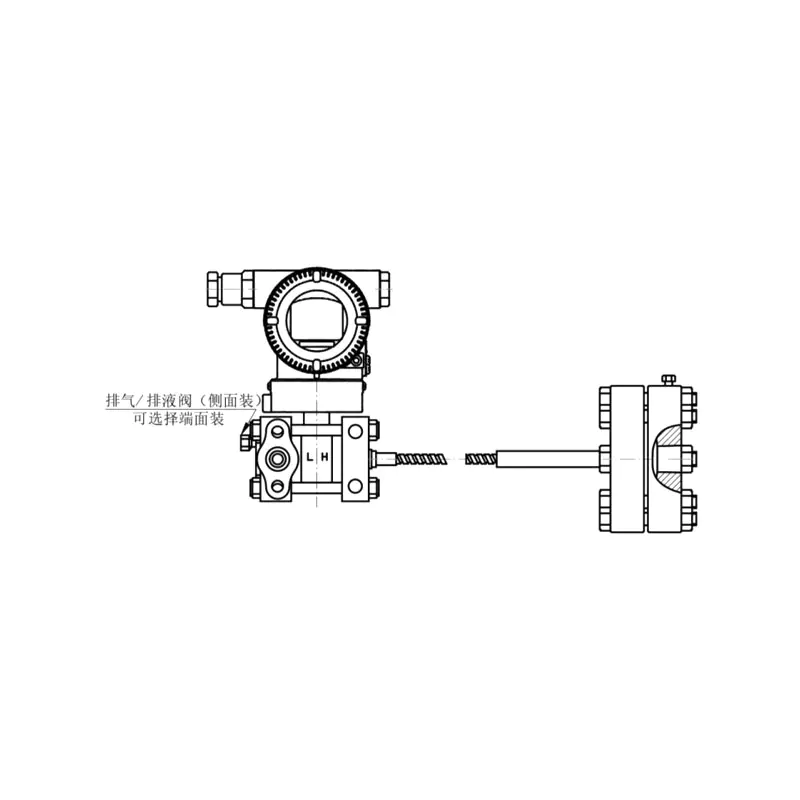

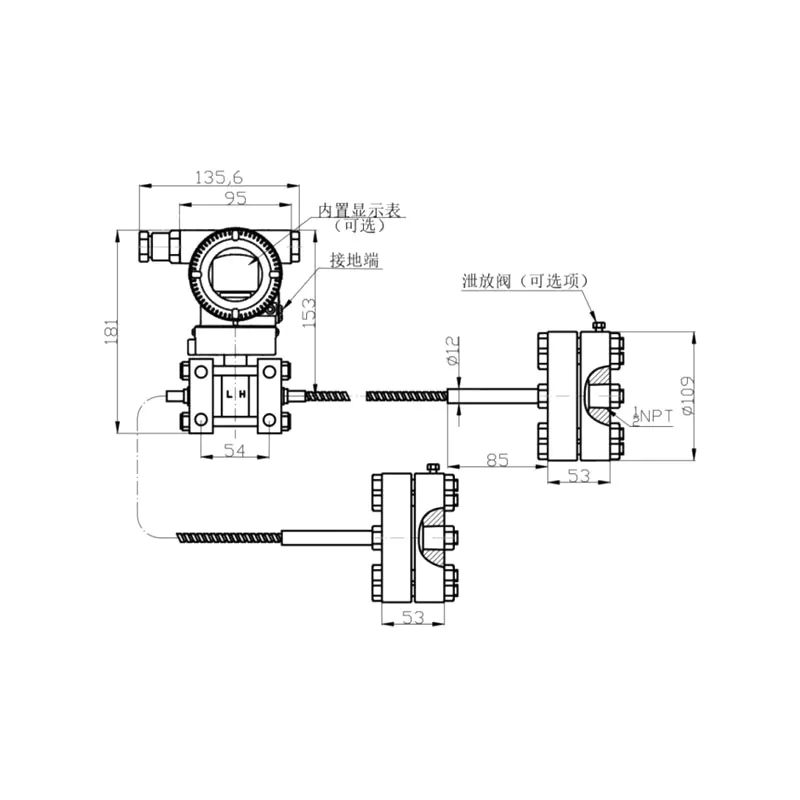

Slika 3	Slika 4 Sklop udaljene brtve diferencijalnog tlaka s jednostranim navojem

Napomena:
(1) Sklop udaljene brtve diferencijalnog tlaka s jednostranom navojem može se ugraditi bilo na stranu visokog tlaka bilo na stranu niskog tlaka tijela transmitera.
(2) Metoda ugradnje kućišta pretvornika za jednostrane i dvostrane navojne sklopove daljinske brtve diferencijalnog tlaka jednaka je onoj kod pretvornika diferencijalnog tlaka serije XG3051DP.
