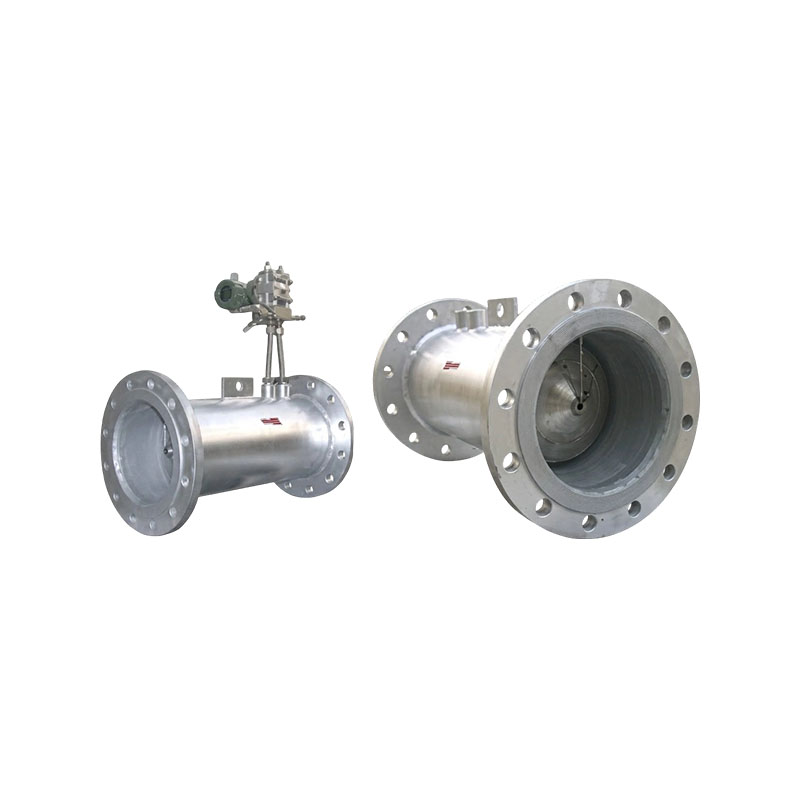

Mjerači protoka serije XG-V s V-zarezom

Mjerači protoka serije XG-V s V-zarezom instrument su diferencijalnog tlaka koji mjeri protok tekućine unutar cijevi na temelju zakona o održanju mase i energije. Inovativno koristi konus u obliku slova V obješen u središtu cjevovoda kao element za prigušivanje, koji ima jedinstvene prednosti samoispravljanja i samočišćenja. To je nova vrsta instrumenta sa širokim spektrom primjene.

Značajke proizvoda:
1. Funkcija samočišćenja XG-V konusnog mjerača protoka usporava brzinu protoka u središtu cjevovoda i ubrzava brzinu protoka u blizini stijenke cijevi kada tekućina prolazi kroz konus u obliku slova V, što otežava taloženje prljavštine na prigušnom elementu, što je korisno za točno i stabilno mjerenje.
2. Konusni mjerač protoka XG-V ima funkciju samoispravljanja. Konus u obliku slova V, koji može usporiti brzinu protoka u središtu cjevovoda i ubrzati brzinu protoka u blizini stijenke cijevi, učinkovito poboljšava raspodjelu brzine protoka tekućine, postiže samoispravljanje i uvelike skraćuje duljinu prednje i stražnje ravne cijevi. Sve dok doseže prednje 0-3DN i stražnje 0-1DN, može se koristiti.
3. Dobra otpornost na trošenje, dobra dugoročna stabilnost i visoka ponovljivost mjerenja.
4. Posebna struktura ima nizak gubitak tlaka, s gubitkom tlaka u rasponu od 1/3 do 1/5 ploče otvora. Omjer raspona je 10:1 (specijalno do 30:1).
5. Posebna struktura prikladna je za mjerenje niskog statičkog tlaka i niske brzine protoka.
6. Zbog jedinstvene strukture konusnog mjerača protoka, često se koristi kao miješalica u mnogim slučajevima.
7. Prikladno za radne temperature do 850 °C i tlakove do 42MPa. Ako se koriste posebni materijali, raspon je još veći.
8. Za praktičnost korisnika, XG-V konusni mjerač protoka naše tvrtke ima integriranu i podijeljenu strukturu.
9. Patentirani plug-in XG-V konusni sustav mjerača protoka naše tvrtke rješava problem visokih troškova korištenja senzora V-konusa za velike promjere, zadržava prednosti mjerenja V-konusa, uvelike proširuje područje primjene mjerača protoka V-konusa i rješava problem malog diferencijalnog tlaka u cjevovodima velikog promjera, što mjerenje čini nezgodnim. Ima dobru ekonomičnost, pravovremenost i stabilnost.
10. Inteligentni integrirani V-konusni mjerač protoka usvaja napredni dizajn strujnog kruga, snažne funkcije, nisku potrošnju energije, veliki LCD za informacije o protoku i naprednu internu memoriju kako bi se osigurala sigurnost podataka.
11. Integrirani V-konusni sustav mjerača protoka može se napajati baterijama i vanjskim 24VDC, izlazi 4-20 mA i pulsne signale, te ima HART protokol.

Glavna prodajna mjesta:
1. Zahtjev za kratki ravni dio cijevi: Opremljen efektom ispravljanja polja protoka, potrebni su samo 0-3D uzvodni i 0-1D nizvodni ravni dijelovi cijevi. Također se može instalirati i koristiti za renoviranje na licu mjesta i uske prostore cjevovoda, smanjujući troškove izgradnje.
2. Prikladno za prljave i složene medije: prstenasta prigušna struktura ima učinak samopuhanja i samočišćenja, što otežava nakupljanje i blokiranje prašine. Može mjeriti plinove, tekućine i parne medije koji sadrže nečistoće, skloni su stvaranju kamenca i imaju visoku viskoznost.
3. Stabilno i pouzdano mjerenje: Nema pokretnih dijelova, dobra ponovljivost, otpornost na habanje, mala dugotrajna atenuacija točnosti, stabilno mjerenje u uvjetima visokog i niskog protoka, omjer širokog raspona.
4. Mali gubitak tlaka: U usporedbi s prigušnim uređajima s pločicom otvora, ima niži gubitak tlaka, štedi potrošnju energije sustava i prikladan je za velike promjere cijevi i uvjete kontinuirane neprekinute proizvodnje.

Industrija primjene:
1. Industrija nafte i prirodnog plina: procesno mjerenje i trgovačko obračunavanje sirove nafte, rafinirane nafte, prirodnog plina i naftnih i plinskih medija koji sadrže nečistoće.
2. Kemijska i petrokemijska industrija: praćenje protoka procesnih plinova, pare, korozivnih medija, kaša i tekućina koje se lako kristaliziraju.
3. Elektroenergetika i termoenergetika: mjerenje protoka kotlovske pare, napojne vode, kondenzata, plina, dimnih plinova itd. u termoelektranama i projektima centraliziranog grijanja.
4. Metalurška industrija: detekcija protoka industrijskih medija kao što su plin iz visoke peći, plin iz koksnih peći, cirkulirajuća voda, komprimirani zrak i mulj.
