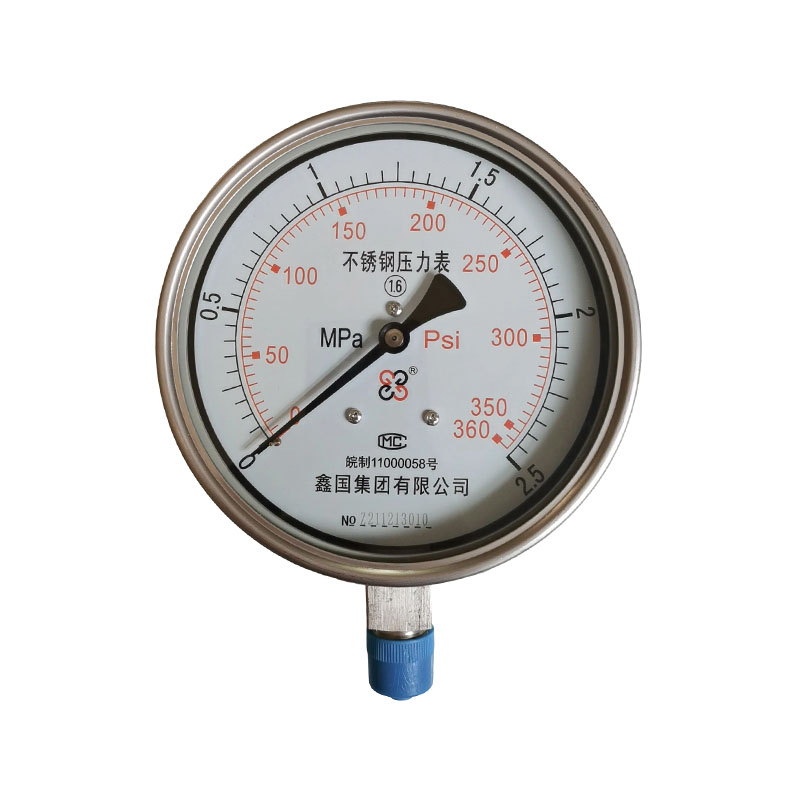

Manometar serije XG/Y-B potpuno od nehrđajućeg čelika

Manometar serije XG/Y-B od potpuno nehrđajućeg čelika mehanički je pokazivač tlaka s opružnom cijevi od nehrđajućeg čelika kao elementom za mjerenje tlaka. Spoj, opružna cijev, kućište i drugi kontaktni mediji i vanjska školjka izrađeni su od nehrđajućeg čelika (304/316 opcija), oslanjajući se na elastičnu deformaciju opružne cijevi, pojačanu kretanjem zupčanika, i prikazujući tlak izmjerenog medija na licu mjesta. Ova serija je podijeljena na obične i otporne na udarce tipove punjene uljem, prikladne za slabo korozivne plinove i tekuće medije i mogu se nositi s vlažnim, prašnjavim i lagano vibrirajućim uvjetima. Naširoko se koristi za praćenje tlaka u naftnoj, kemijskoj, metalurškoj i drugoj opremi.

Prednosti proizvoda:
1. Jaka otpornost na koroziju
Priključci, opružne cijevi i kućište izrađeni su od nehrđajućeg čelika (304/316), koji je otporan na vodu, kiseline, lužine, sol, neke korozivne plinove i tekuće medije. Nije lako hrđati ili oksidirati, pogodan je za vlažne i korozivne radne uvjete i produljuje radni vijek instrumenta.
2. Dobra prilagodljivost okolišu
Školjka je otporna na vodenu paru i prašinu, a može se koristiti iu vanjskim, vlažnim i vanjskim uvjetima. Manje je sklon hrđanju i oštećenju ljuske, au usporedbi s običnim mjeračima tlaka željezne ljuske, njegova otpornost na eroziju iz okoliša znatno je poboljšana.
3. Široka kompatibilnost medija
Područje kontakta s medijem je od nehrđajućeg čelika, koji može mjeriti korozivne procesne medije i izbjeći kvarove kao što su curenje ulja i netočni pokazivači uzrokovani korozijom medija običnih bakrenih opružnih cijevi manometra.
4. Visoka strukturna čvrstoća
Kućište od nehrđajućeg čelika ima visoku mehaničku čvrstoću, otpornost na udarce i nije lako deformirati ili oštetiti; Nakon što je uparen sa strukturom napunjenom uljem i otpornom na udarce, također se može prilagoditi opremi otpornoj na vibracije i tlačne impulse kao što su pumpe i kompresori.
5. Sigurno i pouzdano, nije lako procuriti
Sveukupne komponente od nehrđajućeg čelika imaju dobru tehnologiju zavarivanja, izvrsne performanse brtvljenja i nisu sklone srednjem curenju. Koriste se u primjenama u kemijskim i tlačnim posudama koje zahtijevaju visoku učinkovitost brtvljenja, smanjujući sigurnosne opasnosti.

Osnovne prodajne točke:
1. Cijeli je stroj izrađen od nehrđajućeg čelika, s kućištem, priključkom i opružnom cijevi od nehrđajućeg čelika. Dostupne su opcije 304/316 i ne boji se korozije kiselina i lužina niti vlažnih vanjskih okruženja, opraštajući se od hrđanja i truljenja satova.
2. Otpornost na koroziju i otpornost na srednju eroziju, sprječavanje korozije, perforacije bakrene jezgre, istjecanja medija ili zaglavljenog pokazivača, te prilagođavanje radnim uvjetima korozivne tekućine i plina.
3. Opcijska struktura napunjena uljem, otporna na udarce, otporna na vibracije i pritisak. Tijelo pumpe, kompresor i pokazivač polja pulsirajućeg tlaka ne tresu se, a očitanje je jasno i stabilno.
4. Zatvoreni postupak zavarivanja, dobra izvedba brtvljenja, manje curenja medija, sigurnija uporaba u kemijskim i tlačnim posudama.
5. Visoka mehanička čvrstoća, kućište protiv sudara, otporno na prašinu i vodu, te se ne može lako oštetiti dugotrajnom upotrebom u vanjskim i vlažnim radionicama.

Kontaktirajte nas
PREV：Membranski manometar serije XG/Y-MDALJE：Nema sljedećeg članka
FAQ Specifikacije izvedbe

P1: Koja je glavna razlika između potpunog manometra od nehrđajućeg čelika i običnog manometra?
O: Obični priključci manometra i opružne cijevi uglavnom su izrađeni od legure bakra, a kućište je izrađeno od željeza, koje je prikladno samo za nekorozivne, suhe medije. Kućište manometra od nehrđajućeg čelika, konektor i opružna cijev izrađeni su od nehrđajućeg čelika 304/316 koji je otporan na koroziju kiselinom, alkalijama i vlagom. Može se koristiti u korozivnim medijima i vlažnim vanjskim uvjetima te nije lako hrđati ili korodirati, što rezultira dužim vijekom trajanja.

P2: Kako odabrati nehrđajući čelik 304 i 316?
O: Odaberite 304 za običnu vodu, slabo korozivne plinove i općenito vlažna okruženja; U slučaju jakih kiselina, slanog spreja, morske vode i visoko korozivnih kemijskih medija, preporuča se korištenje nehrđajućeg čelika 316, koji ima veću otpornost na koroziju.

P3: Mogu li se svi manometri od nehrđajućeg čelika koristiti na priključcima pumpe s visokim vibracijama?
O: Naravno, preporuča se odabrati manometar od nehrđajućeg čelika punjen uljem i otporan na udarce. Iznutra ispunjen uljem za prigušivanje, može ublažiti pulsiranje tlaka, potisnuti podrhtavanje kazaljke i pogodan je za mjesta s velikim vibracijama kao što su pumpe i kompresori; modeli bez ulja nisu prikladni za uvjete jakih vibracija.

P4: Koje su uobičajene greške svih mjerača tlaka od nehrđajućeg čelika?
O: Često se viđaju oštećenja od prekomjernog tlaka, srednje blokade i oštećenja od udara instalacije. Dugotrajna uporaba izvan raspona je strogo zabranjena; Preporuča se koristiti uređaj za membransku izolaciju kada medij sadrži nečistoće i kristale; Ugradnja odbojnih zavoja tijekom instalacije može smanjiti utjecaj tlaka i učinkovito produžiti životni vijek instrumenta. Instrument treba redovito kalibrirati kako bi se osigurala točnost.

Raspon ljestvice, razina točnosti

Model Raspon ljestvice (MPa) Klasa točnosti
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60-0.1~0, 0.06, 0.15, 0.3, 0.5, 0.9, 1.5, 2.4 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Stavka Specifikacija
Radna temperatura okoline 5 ~ 55 °C (kutija napunjena glicerinom)
−25 ~ 55 °C (kućište napunjeno silikonskim uljem)
−40 ~ 70 °C (suho kućište, bez tekućine za punjenje)
Učinak temperature ≤ 0,4 % na 10 °C (kada radna temperatura odstupa od 20 ± 5 °C)
Otpornost na ambijentalne vibracije V·H·3 (suho kućište, bez tekućine za punjenje)
V·H·4 (kućište ispunjeno tekućinom)
Ocjena zaštite kućišta IP64

Materijali kao što su sustavi vodljivosti tlaka i kućišta

Naziv dijela XG-Y-60B XG-Y-100B, XG-Y-150B
Priključak 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Bourdonova cijev 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
slučaj 1Cr18Ni9 1Cr18Ni9


Prikaz modela
XG-Y-□ B

XG-Y-□ B
XG Marka Xin Guo
Y Mjerač tlaka
□ Nazivni promjer i vrsta montaže mjerača:
60, 100, 150 predstavljaju radijalne tipove izravne montaže s promjerima od 60, 100, 150 mm.
63, 103, 153 predstavljaju tipove aksijalne ugradnje u ravnini s promjerima od 60, 100, 150 mm (model 63 također podržava aksijalno izravnu montažu).
XB Nehrđajući čelik

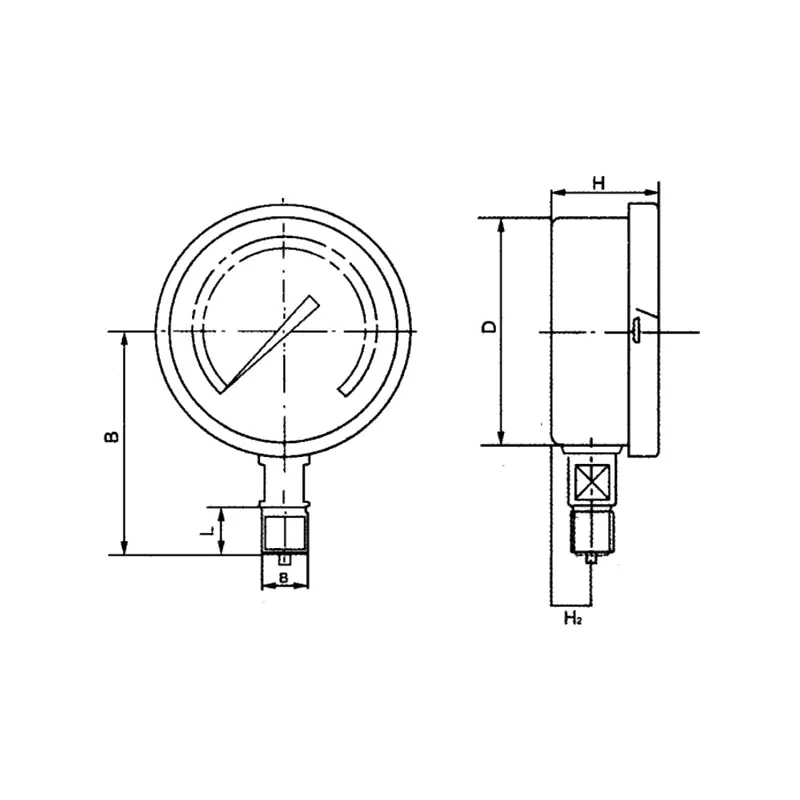

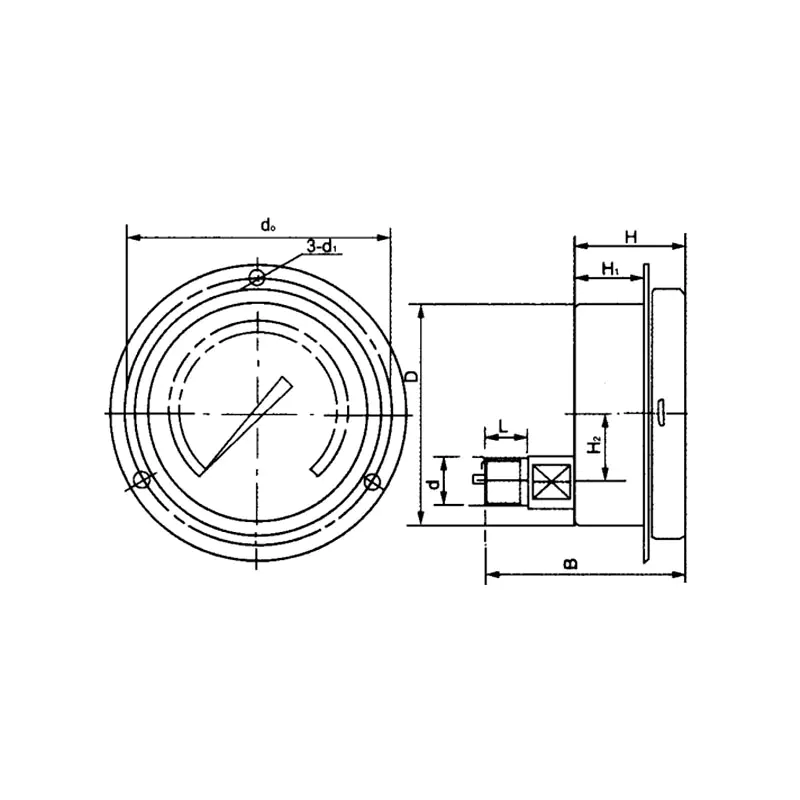

Dimenzije
100371 100362-TD79

Model D B d (navoj konektora) L d₀ d₁ H H₁ H₂
XG-Y-60B Ø60 55 M14×1,5
1/4″ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20×1,5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
