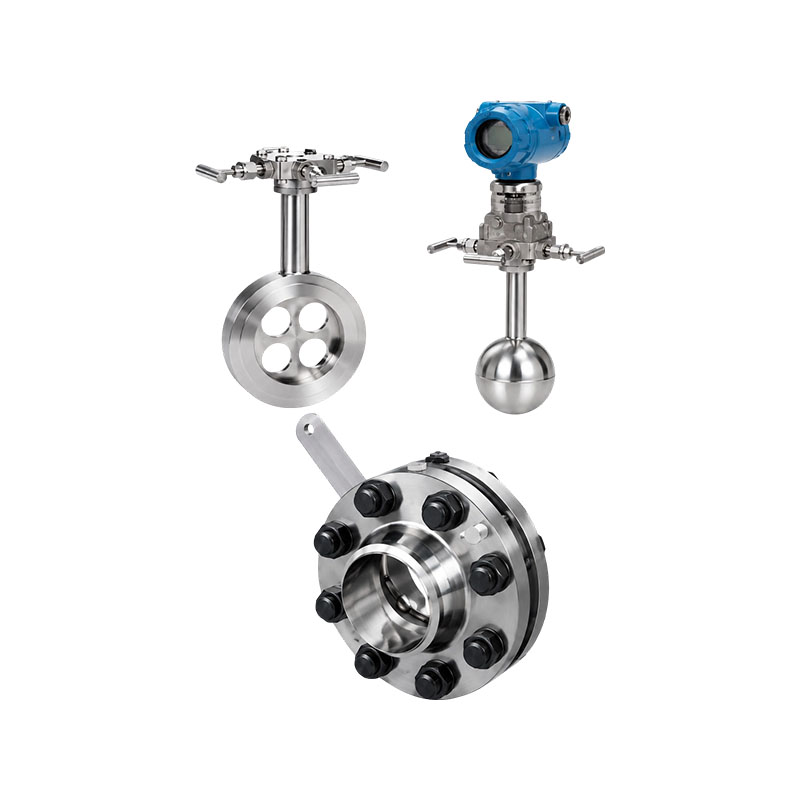

Uravnoteženi mjerač protoka tipa XG-PHL uvelike je poboljšao tradicionalni uređaj za prigušivanje i ima značajne karakteristike uravnoteženog ispravljanja. Tradicionalni uređaji za prigušivanje imaju samo jedan otvor za protok, što uzrokuje gubitak idealnog protoka tekućine nakon prigušivanja, čime se ne iskorištavaju u potpunosti prednosti mjerača protoka diferencijalnog tlaka. Uravnoteženi mjerači protoka primjenjuju se na gotovo sva mjerenja tekućina i predstavljaju revoluciju u tehnologiji mjerenja tekućina. Trenutno se uravnoteženi mjerači protoka naširoko koriste u industrijama kao što su naftna, kemijska, metalurška, energetska, prirodni plin i obrada vode.
Princip rada:
Uravnoteženi mjerač protoka je revolucionarni mjerač protoka diferencijalnog tlaka koji radi na istom principu kao i drugi mjerači protoka diferencijalnog tlaka, temeljen na principu pretvorbe energije u zatvorenim cjevovodima; pod idealnim uvjetima fluida, brzina protoka u cjevovodu proporcionalna je kvadratnom korijenu diferencijalnog tlaka. Protok u cjevovodu može se izračunati na temelju Bernoullijeve jednadžbe mjerenjem vrijednosti diferencijalnog tlaka. Uravnoteženi senzor protoka je porozni disk prigušnog ispravljača instaliran na poprečnom presjeku cjevovoda, s veličinom i raspodjelom svake rupe prilagođene na temelju posebnih formula i testnih podataka, poznatih kao broj otvora. Kada tekućina prođe kroz funkcionalne rupe diska, bit će uravnotežena i ispravljena; vrtlog će biti minimiziran i formirat će se približna idealna tekućina. Pomoću uređaja za mjerenje tlaka može se dobiti stabilan signal diferencijalnog tlaka, a volumenski protok i maseni protok mogu se izračunati prema Bernoullijevoj jednadžbi.
Značajke proizvoda:
1. Visoka linearnost i dobra ponovljivost. Uravnoteženi senzor protoka ima simetričnu poroznu strukturu, koja može uravnotežiti polje protoka, smanjiti vrtložne struje, vibracije i šum signala. Stabilnost polja protoka znatno je poboljšana, a linearnost je 5-10 puta veća od linearnosti ploče s otvorom. Ponovljivost je povećana za 54%, što je 0,15%. Zbog svoje opsežne izvedbe, uravnoteženi mjerač protoka pripada kategoriji vrhunskih mjerača protoka.
5: Kada je omjer raspona 1, linearnost može doseći ± 0,3%;
7: Kada je omjer raspona 1, linearnost može doseći ±0,5 %.
10: Kada je omjer raspona 1, linearnost može doseći ± 1,0%.
2. Niski zahtjevi za ravne dijelove cijevi. Zbog stabilnog polja protoka i dvostruko veće brzine oporavka tlaka u usporedbi s pločama s otvorom, uravnoteženi senzori protoka uvelike smanjuju zahtjeve za ravnim dijelovima cijevi. Prednji i stražnji ravni dijelovi cijevi općenito su 3D i 1D, s minimalnom duljinom manjom od 0,5D, čime se eliminira veliki broj ravnih dijelova cijevi, posebno onih izrađenih od posebnih i skupih materijala.
3. Smanjite trajni gubitak tlaka. Porozni simetrični uravnoteženi dizajn smanjuje turbulentne sile smicanja i formiranje vrtloga, smanjuje gubitak kinetičke energije i smanjuje trajni gubitak tlaka za 2,5 puta u usporedbi s pločama s otvorom pod istim uvjetima mjerenja, čime se značajno štede operativni troškovi energije. To je instrument za uštedu energije koji vrijedi opsežno promovirati.
4. Otporan na prljavštinu i nije ga lako začepiti. Porozni simetrični dizajn ravnoteže smanjuje stvaranje turbulentnih posmičnih sila i vrtloga, uvelike smanjujući stvaranje mrtvih zona, osiguravajući nesmetan prolaz prljavog medija kroz višestruke rupe i smanjujući mogućnost začepljenja rupa tekućinom. 5. Može izravno zamijeniti ploču otvora. Ima isti način uporabe i izgled kao ploča s otvorom, tako da se može izravno zamijeniti bez ikakvih promjena u cijevima ili povezanim instrumentima. Vrlo je prikladno za EMS transformaciju mjerenja energije cijelog postrojenja zamjenu otvorne ploče balansiranim mjeračem protoka.
6. Širok raspon mjerenja protoka. U skladu s eksperimentalnim rezultatima, uravnotežite performanse mjerača protoka tako da njegov protok može varirati od minimalnog do nadzvučnog, s minimalnim Reynoldsovim brojem ispod 200 i maksimalnim Reynoldsovim brojem većim od 107; Beta vrijednost može se odabrati od 0,5 do 0,90.
7. Dugoročna stabilnost je dobra. Zbog značajnog smanjenja turbulentne posmične sile, izravno trenje između medija i prigušnog elementa je znatno smanjeno, a njegova β vrijednost ostaje nepromijenjena dugo vremena. Cijeli instrument nema pomičnih dijelova, tako da može dugo zadržati stabilnost.
8. Može mjeriti medije visoke temperature i visokog tlaka. Poput ploča s otvorima i drugih uređaja za prigušivanje, radna temperatura i tlak ovise o materijalu i stupnju cjevovoda i prirubnice. Radna temperatura može doseći 850 ° C, a radni tlak može doseći 42MPa.
9. Može mjeriti nečistoće u složenim radnim uvjetima. Zbog svog jedinstvenog konstrukcijskog dizajna, ima posebne performanse i može izvoditi dvofazne plin-tekućine, razne miješane plinove (kao što su plin, bioplin, ugljeni plin itd.), razne plinove niske temperature (kao što su LNG, tekući dušik, tekući kisik, tekući vodik, tekući klor, ukapljeni etilen, ukapljeni naftni plin itd.), plinsko-tekući dvofazni medij (kao kao vlaga), kaša, višefazni protok vode, vibrirajući protok vode, mediji elektromagnetskih smetnji i dvosmjerni protok (jer je balansni mjerač protoka potpuno simetričan s obje strane).
Industrija primjene:
1. Petrokemijska industrija: Mjerenje protoka tekućine, plina i pare
2. Toplinska snaga: mjerenje kotlovske pare, optočne vode i plina
3. Metalurgija: plin iz visokih peći, rashladna voda, procesni plin
4. Obrada vode: industrijske otpadne vode, čista voda, komprimirani zrak
