Velbarov mjerač protoka tipa XG-W

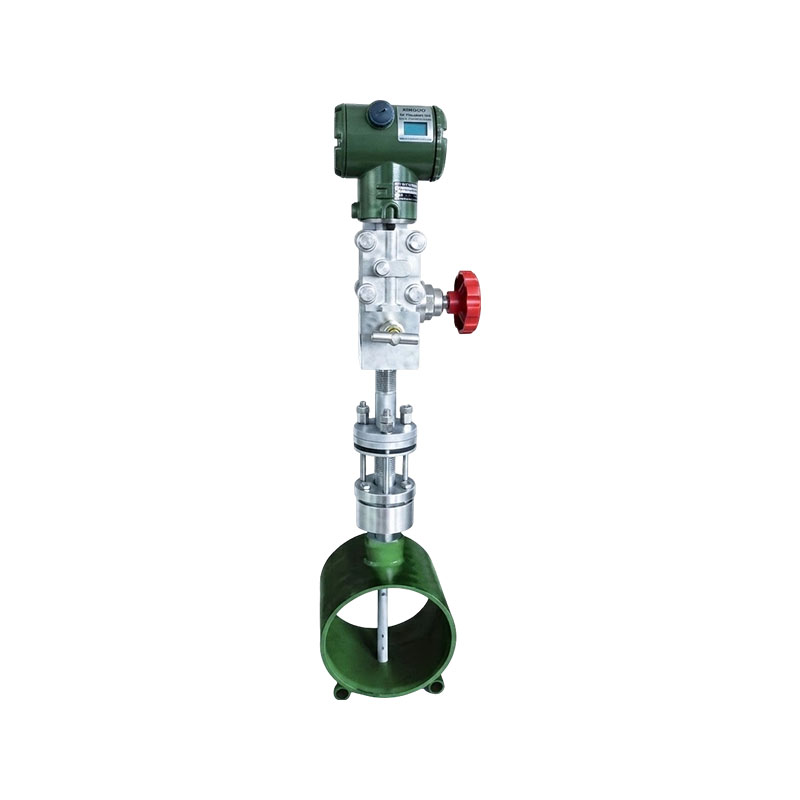

Velbarov mjerač protoka tipa XG-W je visoko precizan mjerni instrument razvijen na temelju principa mjerenja brzine Pitotove cijevi, koristeći napredne aerodinamičke principe i dopunjen metodama ispitivanja u zračnom tunelu. To je senzor diferencijalnog tlaka i protoka za prosječnu brzinu. Brzina protoka je predstavljena razlikom između prosječnog ukupnog tlaka i statičkog tlaka senzora u fluidu, koji se obično koristi za mjerenje protoka tekućina, plinova i para.

Značajke proizvoda:
1. Mjerna površina je dizajnirana na temelju aerodinamičkih principa i, nakon posebne obrade, može generirati vrlo malu vučnu silu tekućine i vrtložnu silu odvajanja.
2. Statički tlak koji stvara otvor za statički tlak sa strane nalazi se prije točke razdvajanja između tekućine i senzora i stabilan je, nepulsirajući signal diferencijalnog tlaka.
3. U strukturi nema pomičnih dijelova, što osigurava životni vijek senzora i dugoročnu stabilnost.
4. Visoka preciznost (± 0,5~1,0% F.S) i dobra ponovljivost (± 1,0%).
5. Ovaj mjerač protoka ima mali gubitak tlaka, što uvelike smanjuje potrošnju energije.
6. Priključak za statički tlak mjerača protoka nalazi se s obje strane senzora i izuzetno je neosjetljiv na strane predmete i prašinu u mediju.
7. Ovaj mjerač protoka u osnovi ne zahtijeva održavanje, jednostavan je za ugradnju i isplativ je.
8. Radi praktičnosti korisnika, Weiliba mjerač protoka naše tvrtke ima integriranu i podijeljenu strukturu.
9. Inteligentni integrirani mjerač protoka energije usvaja napredni dizajn strujnog kruga, sa snažnim funkcijama, niskom potrošnjom energije, velikim LCD zaslonom za informacije o protoku i unutarnjom pohranom kako bi se osigurala sigurnost podataka.
10. Integrirani Powerbar sustav mjerača protoka može se napajati baterijama i vanjskim 24VDC, s izlazom od 4-20mA, pulsnim signalom i Hart protokolom.

Glavna prodajna mjesta:
1. Mali gubitak tlaka i niska potrošnja energije: Na temelju načela prosječnog mjerenja cijevi, gubitak tlaka mnogo je niži nego kod prigušnih mjerača protoka, što štedi energiju i potrošnju energije tijekom dugotrajnog rada i pogodno je za kontinuirane radne uvjete s velikim promjerima cijevi.
2. Umjereni zahtjevi za ravne dijelove cijevi: Dizajn sonde za ispravljanje zahtijeva kraći ravni dio cijevi u usporedbi s pločama s otvorima, što ga čini prikladnim za projekte obnove s ograničenim prostorom cjevovoda na gradilištu.
3. Integrirana struktura, bez održavanja: Nema pokretnih mehaničkih dijelova; čvrst i otporan na udarce; nije lako nositi; u osnovi nema potrebe za čestim održavanjem nakon instalacije; dug radni vijek.
4. Širok raspon: može postići mjerenje niske do visoke brzine protoka, a jedan instrument može pokriti veliki raspon protoka, mjereći tekućine, plinove i pare.

Industrija primjene:
1. Električna toplinska energija: praćenje protoka dovoda zraka u kotlu, inducirane propuhe, dimnih plinova, pare, optočne vode i plina u elektranama.
2. Metalurška industrija: detekcija protoka plina visoke peći, plina iz koksnih peći, komprimiranog zraka, dimnog plina i rashladne vode.
3. Petrokemijska industrija: Procesni plinovi, razne vrste pare, cirkulirajući procesni fluidi, te mjerenje protoka i praćenje cjevovoda velikog promjera.
4. HVAC općinski: Mjerenje protoka pare, plina, industrijskog otpadnog plina i protoka zraka u ventilacijskim kanalima za centralizirano grijanje u gradovima.

Kontaktirajte nas
PREV：XG-WG mjerač protoka sa savijenom cijeviDALJE：Mjerači protoka serije XG-V s V-zarezom
FAQ Specifikacije izvedbe

P1: Je li Weiliba prikladna za mjerenje cjevovoda velikog promjera?
O: Vrlo prikladno. Usvajanjem principa cijevi jednolike brzine, prednost isplativosti je istaknuta za velike promjere cijevi, bez potrebe za odsijecanjem cjevovoda, a može se postići mrežna utičnica, što konstrukciju čini praktičnom.

P2: Hoće li se mjerenje prljavih plinova Velbarom lako blokirati?
O: Sonda je dizajnirana s rupom za rasterećenje tlaka koja se sama ispire, koja ima dobru prilagodljivost dimu i plinu koji sadrži prašinu i nečistoće. Kada je sadržaj prašine u mediju izuzetno visok, preporuča se odabrati uređaj za puhanje kako bi se spriječilo začepljenje otvora za slavinu pod pritiskom.

P3: Koje su glavne razlike između mjerača protoka Velbar i V-cone?
O: Weiliba pripada cijevi jednolike brzine, s priključnom instalacijom i manjim gubitkom tlaka, što je čini prikladnijom za plinove i količine zraka velikog promjera; V-konus je prigušna i cjevovodna instalacija, s većom preciznošću u mjerenju tekućina i pare.

P4: Koji su zahtjevi za ugradnju ravnih dijelova cijevi tvrtke Weiliba?
O: U usporedbi s pločama s otvorima, zahtjevi su niži, općenito zahtijevaju 8-12D uzvodno i 3-5D nizvodno. Poželjna je ugradnja u blizini koljena, ventila i drugih spojnih dijelova cijevi kako bi se ispunili zahtjevi za ravne dijelove cijevi i osigurala točnost mjerenja.

Primjenjivi promjer cijevi 25–6 000 mm
Točnost mjerenja ±0,5–1,0 F.S.
Ponovljivost 1,00%
Radna temperatura –100–500 °C; do 800 °C za posebne primjene
Radni tlak 0–25 MPa; do 40 MPa za posebne primjene
Gornja granica mjerenja Ovisi o zahtjevima procesa i snazi sonde
Donja granica mjerenja Ovisi o minimalnom diferencijalnom tlaku potrebnom za mjerenje
Plin: minimalni diferencijalni tlak 0,025 kPa, brzina protoka 4,5 m/s
Tekućine: minimalni diferencijalni tlak 0,260 kPa, brzina protoka 0,6 m/s
Para: minimalni diferencijalni tlak 0,400 kPa, brzina protoka 9,7 m/s
Omjer raspona Omjer raspona 10:1, pod uvjetom da se održava točnost
Kompatibilni mediji Puni, jednosmjerni tok plinova, pare i tekućina s viskozitetom koji ne prelazi 10 centipoisea
Zahtjevi za ravni dio cijevi Obično 7D uzvodno i 3D nizvodno

Opremljen transmiterom diferencijalnog tlaka i pametnim kalkulatorom protoka.
Opremljen kondenzatorom za mjerenje pare.
Vrste spojeva: potpuno zavarene, prirubničke, navojne.

Tablica za odabir mjerača protoka

XG-W Weili Ba mjerač protoka
Nazivni promjer -XXX 100 znači DN100
Vrsta strukture Z Integrirani pametni tip
L Daljinski (split) tip
Izmjereni medij 1 Tekućina
2 plin
3 Steam
Tip tijela 1 Vrsta cijevi s prirubnicom
2 Vrsta umetanja s prirubnicom
3 Vrsta umetanja s navojem
Statički tlak cijevi A 0 – 0,6 MPa
B 0 – 1,0 MPa
C 0 – 1,6 MPa
D 0 – 2,5 MPa
E 0 – 4,0 MPa
F 0 – 6,3 MPa
G 0 – 10 MPa
H 0 – 16 MPa
I 0 – 25 MPa
J 0 – 40 MPa
Stanje procesa 0 Standardno
1 Otporan na koroziju
2 Visoka temperatura
3 Zaštićeno od eksplozije
Način kompenzacije 0 Bez naknade
P Samo kompenzacija tlaka
T Samo temperaturna kompenzacija
Q Potpuna kompenzacija tlaka i temperature
Integrirani izlaz signala 0 Nijedan
1 4 – 20 mA
2 Puls
3 HART
Integrirano napajanje 0 Unutarnja baterija
1 Baterija 24 VDC Dual Selectable
2 Vanjski 24 VDC
