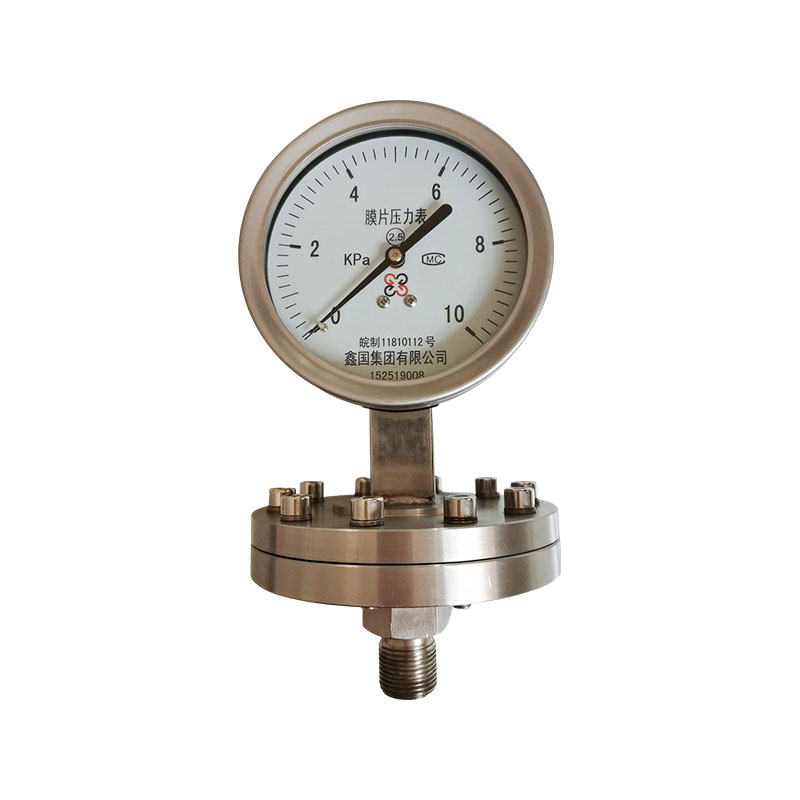

Membranski manometar serije XG/Y-M

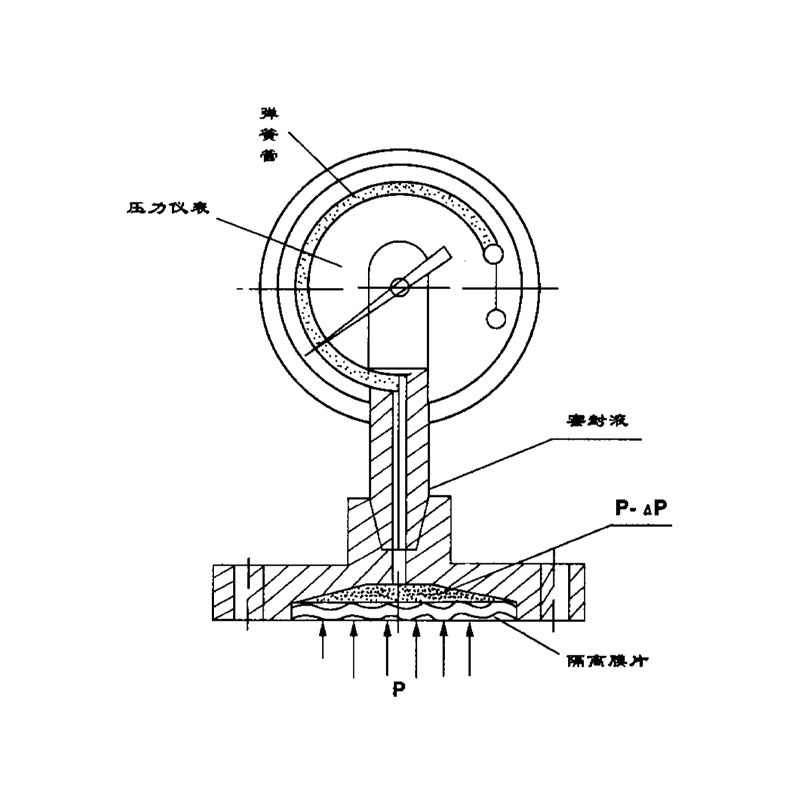

Membranski manometar serije XG/Y-M je neizravni instrument za mjerenje tlaka koji se sastoji od glave manometra i izolatora dijafragme. Ispitivani medij dolazi u kontakt samo s izolacijsku dijafragmom i prirubnicom/spojem i ne ulazi u unutrašnjost glave manometra. Tlak medija pokreće deformaciju membrane dijafragme, a kroz zatvorenu tekućinu za prijenos tlaka napunjenu unutar izolatora, tlak se prenosi na opružnu cijev glave mjerača, postižući lokalni prikaz tlaka.

Prednosti proizvoda:
1. Izolacija i zaštita za zaštitu kretanja instrumenta
Mjereni medij potpuno je odvojen od unutarnjeg kretanja manometra membranom dijafragme. Korozivni, visokoviskozni mediji koji se lako kristaliziraju i koji sadrže krute čestice neće izravno doći u dodir s osjetljivim komponentama manometra, čime se izbjegava korozija, blokada i oštećenje mehanizma.
2. Prilagodite se oštrim i složenim medijima
Može mjeriti visoko korozivne tekućine, viskozne kaše i medije s nečistoćama, s kojima se ne mogu nositi obični manometri od nehrđajućeg čelika. Membranski mjerači također se mogu koristiti za proširenje primjenjivog srednjeg raspona mjerača tlaka.
3. Protiv začepljenja, nije lako zaglaviti na mjeraču
Medij neće ući u unutarnji kanal protoka mjerača i neće biti problema poput nakupljanja kristala, zaglavljivanja čestica ili zaglavljivanja pokazivača, što uvelike smanjuje vjerojatnost kvara.
4. Širok raspon mogućnosti materijala
Membrana dijafragme može biti izrađena od različitih materijala kao što su 316L, Hastelloy, Monel, PTFE, itd., i može se fleksibilno odabrati za različite jake uvjete korozije kako bi zadovoljila potrebe mjerenja posebnih kemijskih medija.
5. Stabilne performanse mjerenja
Iznutra ispunjen izolacijskom tekućinom za prijenos tlaka, prijenos tlaka je osjetljiv i točan, signal tlaka je stabilan, a točnost mjerenja je pouzdana; Može se koristiti s običnim, električnim kontaktima otpornim na udarce i kućištem od nehrđajućeg čelika.
6. Fleksibilni oblik instalacije
Postoje izravne, prirubničke i navojne opcije, a također se može opremiti uređajima s udaljenom dijafragmom, koji olakšavaju različita instalacijska sučelja za spremnike i cjevovode te olakšavaju rastavljanje i održavanje.

Glavna prodajna mjesta:
1. Izolacijska struktura dijafragme potpuno odvaja medij od pokreta, sprječavajući koroziju i začepljenje, te sprječava zaglavljivanje pokazivača i oštećenje pokreta.
2. Prikladan za složene i oštre medije, može mjeriti medije visoke viskoznosti, lako kristalizirajuće, nosive čestice i jako korozivne medije, rješavajući radne uvjete koji se ne mogu mjeriti običnim mjeračima tlaka.
3. Dostupno je više materijala za membranu, uključujući 316L, Hastelloy, PTFE itd., koji se mogu fleksibilno odabrati za različite scenarije korozije i imaju snažnu prilagodljivost.
4. Više načina povezivanja, uključujući opcije navoja i prirubnice, mogu se upariti s glavama otpornim na udarce i električnim kontaktima kako bi se zadovoljile potrebe mjerenja tlaka i kontrole alarma.
5. Siguran i izdržljiv, blokira curenje opasnih medija, smanjuje učestalost zamjene instrumenata i smanjuje troškove održavanja na licu mjesta.

Kontaktirajte nas
PREV：XG/Y-M sanitarni mjerač tlaka s membranomDALJE：Manometar serije XG/Y-B potpuno od nehrđajućeg čelika
FAQ Specifikacije izvedbe

P1: Koja je razlika između manometra s dijafragmom i običnog manometra od nehrđajućeg čelika?
O: Medij običnih mjerača tlaka od nehrđajućeg čelika izravno će kontaktirati unutarnju opružnu cijev; Membranski mjerač tlaka oslanja se na dijafragmu kako bi potpuno odvojio procesni medij od kretanja glave mjerača. Prikladno za jako korozivne, viskozne, kristalne i granulirane medije kako bi se spriječila korozija i blokada pokreta. Membranski mjerači tlaka poželjni su za oštre medije koji se ne mogu nositi s običnim mjeračima od nehrđajućeg čelika.

P2: Kako odabrati materijal membrane?
O: 316L membrana općenito se koristi za uvjete slabe korozije; Koristite leguru Hastelloy za jake kiselo-bazne i kemijske medije; Zbog jake korozije i visoke propusnosti medija može se odabrati membrana obložena PTFE-om, a odabir je potrebno potvrditi na temelju stvarnog sastava medija.

P3: Mogu li mjerači tlaka s membranom izdržati vibracije?
O: Naravno, odabir membranskog mjerača tlaka punjenog uljem i otpornog na udarce za glavu mjerača može se nositi s uvjetima vibracija i pulsiranja tlaka kao što su pumpe i kompresori; Obične mjerne glave bez ulja nisu prikladne za mjesta s visokim vibracijama.

P4: Na što treba obratiti pozornost pri korištenju manometra s membranom i koje se greške mogu pojaviti?
O: Strogo je zabranjeno koristiti ga pod pretlakom kako bi se izbjegla deformacija i oštećenje dijafragme; Nemojte po volji rastavljati područje dijafragme kako biste spriječili istjecanje izolacijske tekućine; Preporuča se ugradnja uređaja za odvođenje topline kada je temperatura medija previsoka. Uobičajene greške uključuju oštećenje membrane, curenje izolacijske tekućine, netočna očitanja i potrebu za pravovremenim održavanjem i zamjenom.

Temperaturne karakteristike membranskog mjerača tlaka
Sustav membranskog manometra ispunjen je tekućinom za brtvljenje kao medijem za prijenos tlaka. Stoga je njegov temperaturni učinak povezan s koeficijentom ekspanzije volumena tekućine za brtvljenje, krutošću dijafragme i temperaturom dijela koji nosi tlak. Utjecaj je posebno očit za instrumente s niskim tlakom. Općenito, navedena temperaturna pogreška dijela koji nosi tlak ne smije biti veća od 0,1%/°C. Dakle, ukupni temperaturni učinak membranskog manometra je zbroj temperaturnog učinka općeg manometra i temperaturnog učinka na dijelu membranske brtve koji nosi tlak.

Razlika razine tekućine na mjeraču tlaka dijafragme

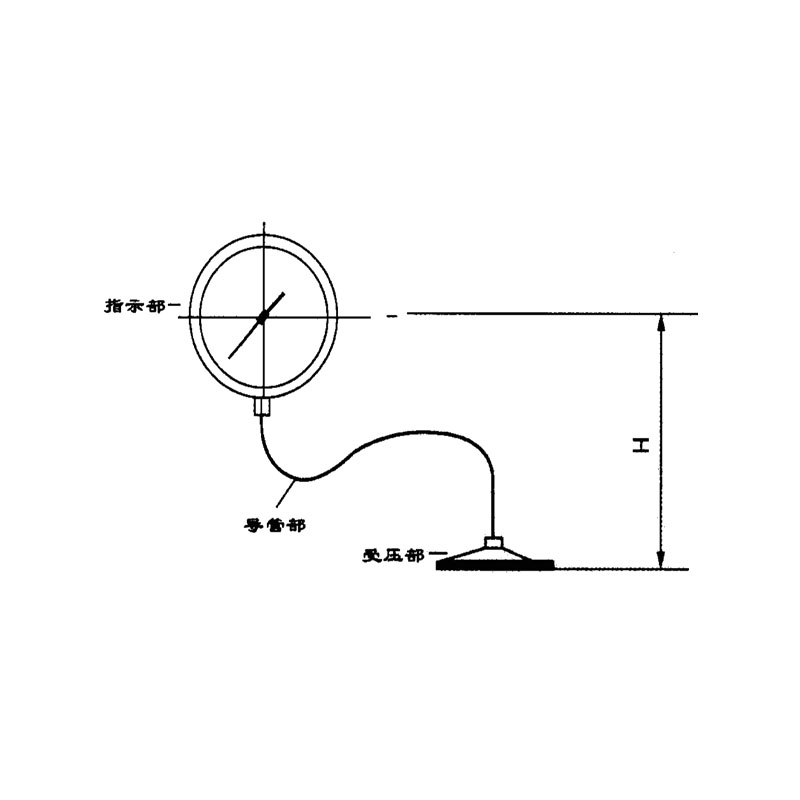

Posebno kod membranskih mjerača tlaka s fleksibilnom spojnom kapilarom, učinak razlike razine tekućine ΔP pojavit će se kada su membrana koja nosi tlak i opći mjerač tlaka instalirani na različitim visinama. Ovaj čimbenik treba uzeti u obzir za precizno mjerenje.

\△P=d·h    d- Specifična težina tekućine za brtvljenje; h - Razlika razine tekućine
100011-uT3j 100002-S9dF

Otpornost na koroziju membranskog mjerača tlaka

Otpornost na koroziju membranskog mjerača tlaka može se zajamčiti pravilnim odabirom materijala za membranu, prirubnicu i brtvu za brtvljenje koji su u kontaktu s mjerenim medijem.
Materijali dijafragme: 0Cr17Ni12Mo2 (316), legura Monel (Cu30Ni70), Hastelloy (H276C), Tantal (Ta) i fluoroplastika F4.
Materijali prirubnice: Nehrđajući čelik 0Cr17Ni12Mo2 (316); nehrđajući čelik obložen fluoroplastikom (316 F4).
Materijali za brtvljenje: nitrilna guma, fluorokaučuk, silikonska guma i fluoroplastika.

Odabir prirubnice
Uobičajeni standardi serije prirubnica sastavljeni su u skladu s GB (Kina), HGJ (Ministarstvo kemijske industrije), DIN (Njemačka), JIS (Japan), ANSI (SAD) i drugim standardima prirubnica, kao i domaćim praktičnim uvjetima primjene za odabir korisnika. Prihvatljive su i posebne narudžbe drugih specifikacija od korisnika.

Odabir tekućine za brtvljenje
Kako bi se osigurala pouzdanost i sigurnost rada manometra s dijafragmom, odgovarajuća tekućina za brtvljenje mora se odabrati prema različitim primjenama.

Tekućina za brtvljenje Raspon temperature dijela koji nosi pritisak Specifična težina g/cm³ Koeficijent ekspanzije volumena 1/°C Primjena
Silikonsko ulje visoke viskoznosti -10~200°C 1.07 0,95×10⁻³ Za rad na visokim temperaturama
Silikonsko ulje niske viskoznosti -30~100°C 0.94 1,08×10⁻³ Opća služba
Vodena otopina glicerina -5~100°C 1.27 0,61×10⁻³ Usluga na razini hrane
Biljno ulje -5~100°C 0.93 1,03×10⁻³ Usluga na razini hrane
Fluorno ulje -30~150°C 1.93 0,75×10⁻³ Vodik, kisik
