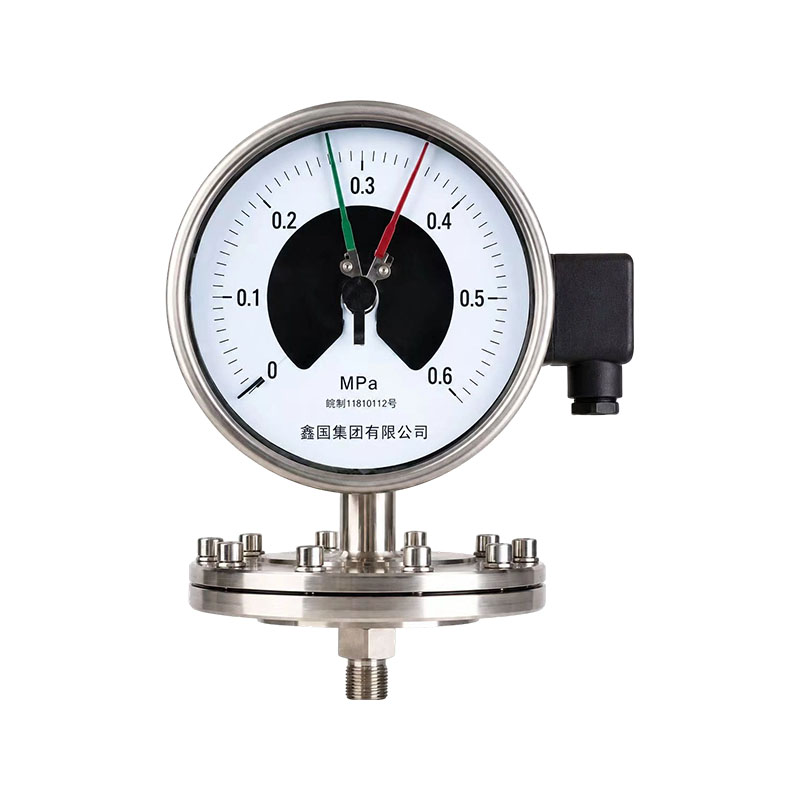

Membranski manometar serije XG/YPF

Membranski manometar serije XG/YPF je antikorozivni manometar s lokalnom indikacijom s valovitom dijafragmom kao elastičnim elementom osjetljivim na tlak. Sastoji se od mjerne dijafragme, zgloba/prirubnice, prijenosnog mehanizma klipnjače i kućišta. Mjereni medij izravno djeluje na valovitu membranu, uzrokujući pomačnu deformaciju membrane pod pritiskom. Pojačava se kretanjem zupčanika klipnjače, pokrećući pokazivač da prikaže vrijednost tlaka na brojčaniku. Medij je blokiran membranom i ne ulazi u unutrašnjost pokreta. Pogodan je za mjerenje tlaka plinova i tekućina koji su korozivni, viskozni i nije ih lako kristalizirati.

Prednosti proizvoda:
1. Snažna sposobnost protiv začepljenja: dijafragma služi kao element za mjerenje tlaka bez malih otvora za protok, pogodna za mjerenje viskoznih medija koji sadrže nečistoće i lako se talože, te nije sklona začepljenju ili zaglavljivanju mjerača.
2. Može mjeriti mikrotlak i niski tlak, s visokom osjetljivošću dijafragme i osjetljivim odgovorom na nizak tlak i promjene tlaka, pogodan za mjerenje plinskih i tekućih uvjeta niskog tlaka.
3. Dobra otpornost na koroziju: dijafragma može biti izrađena od materijala kao što su 316, Hastelloy, PTFE, itd., kako bi se nosila s korozivnim medijima i zaštitila unutarnju strukturu instrumenta.
4. Struktura je sigurna i pouzdana, s kapacitetom preopterećenja boljim od onog manometra s opružnom cijevi; Struktura tijela je jednostavna i laka za održavanje, a može se upariti s kontaktnim glavama otpornim na udarce i električnim kontaktima kako bi se postigla kontrola alarma.

Glavna prodajna mjesta:
1. Nije lako blokirati, nema malih kanala protoka, prikladno za viskozne, zrnate medije koji se lako talože, rješava problem uobičajenog začepljenja igle manometra.
2. Osjetljivo mjerenje niskog tlaka; senzor tlaka dijafragme; brza reakcija na promjene mikrotlaka i niskog tlaka; stabilno mjerenje.
3. Postoji više membranskih materijala koje možete izabrati, uključujući 316L, Hastelloy i PTFE membrane, kako bi se nosili s raznim korozivnim medijima.
4. Ima dobru izvedbu preopterećenja, otpornost na trenutni udar tlaka, nije lako oštetiti komponente osjetljive na tlak i ima visoku radnu pouzdanost.
5. Odabir funkcija je fleksibilan i može postići alarm tlaka preko distribucijskih kontakata. Može se koristiti i kao model otporan na udarce, s jednostavnom instalacijom i održavanjem te jednostavnom zamjenom.

Kontaktirajte nas
PREV：Električni kontaktni manometar s magnetskom pomoći serije XG/YXCDALJE：XG/Y-M sanitarni mjerač tlaka s membranom
FAQ Specifikacije izvedbe

P1: Jesu li mjerači tlaka s membranom i mjerači tlaka s membranom ista stvar?
O: Ne, nisu. Dijafragma manometra je sama po sebi element za mjerenje tlaka, a medij izravno djeluje na dijafragmu. Membrana membranskog mjerača tlaka koristi se samo za izolaciju i oslanja se na izolacijsku tekućinu za prijenos tlaka. Površina membrane ima jednostavniju strukturu i prikladna je za uvjete niskog tlaka i protiv blokiranja, ali ne i za uvjete ekstremno visoke korozije.

P2: Je li manometar s membranom prikladan za mjerenje visokog tlaka?
O: Nije prikladno, uglavnom se koristi za uvjete niskog tlaka i niskog tlaka. Manometri s opružnom cijevi poželjni su za scenarije visokog tlaka jer prekoračenje raspona može uzrokovati trajnu deformaciju dijafragme, što rezultira netočnim mjerenjima.

P3: Je li lako oštetiti membranu česticama u mediju?
O: Pod normalnim radnim uvjetima, nije lako blokirati, ali dugotrajna erozija od tvrdih i oštrih čestica može istrošiti membranu. Za radne uvjete s više čestica preporuča se koristiti zadebljane ili antikorozivno obložene membrane kako bi se izbjegao izravan udar oštrih materijala na površinu membrane.

P4: Koje su uobičajene greške membranskih mjerača tlaka?
O: Uglavnom zbog deformacije membrane, pomaka nule i nepomičnosti pokazivača. Uglavnom uzrokovano nadtlakom, srednjom korozijom i erozijom čestica. Nemojte koristiti izvan raspona; odabrati ispravan materijal membrane za korozivne medije; provodite redovitu kalibraciju kako biste osigurali točnost mjerenja.

Raspon mjerenja, tlak, veličina porcije

Model Raspon biranja Dijelovi koji nose pritisak D1
XG-YPF-100A 0~0,06, 0~0,1, 0~0,16, 0~0,25, 0~0,4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1~0,06, -0,1~0,15, -0,1~0,3
-0,1~0,5, -0,1~0,9, -0,1~1,5
-0,1~2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa specifikacija: Dijelovi koji nose pritisak dimenzija D je Ø85.

Parametar Specifikacija
Klasa točnosti 2.5
Radna temperatura okoline -40 ~ 70°C
Relativna vlažnost ≤ 90%
Učinak temperature Kada radna temperatura odstupa od 20 ± 5°C, dodatna temperaturna pogreška ne smije premašiti 0,04%/°C
Radna pozicija Vertikalna montaža
Zaštitna klasa kućišta IP64

Materijali sustava za prijenos tlaka, kućišta i drugih glavnih dijelova

Model Dijafragma Prirubnički priključak Brtva za brtvljenje Materijal kućišta
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (nitrilna guma) Lijevani aluminij
XG-YPF-100B, XG-YPF-150B 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316L (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

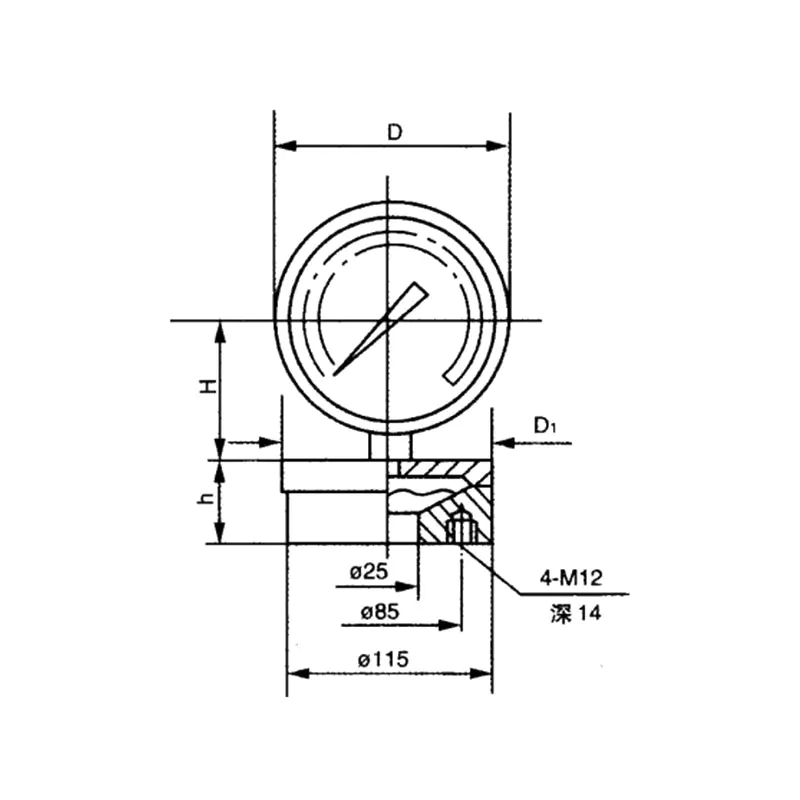

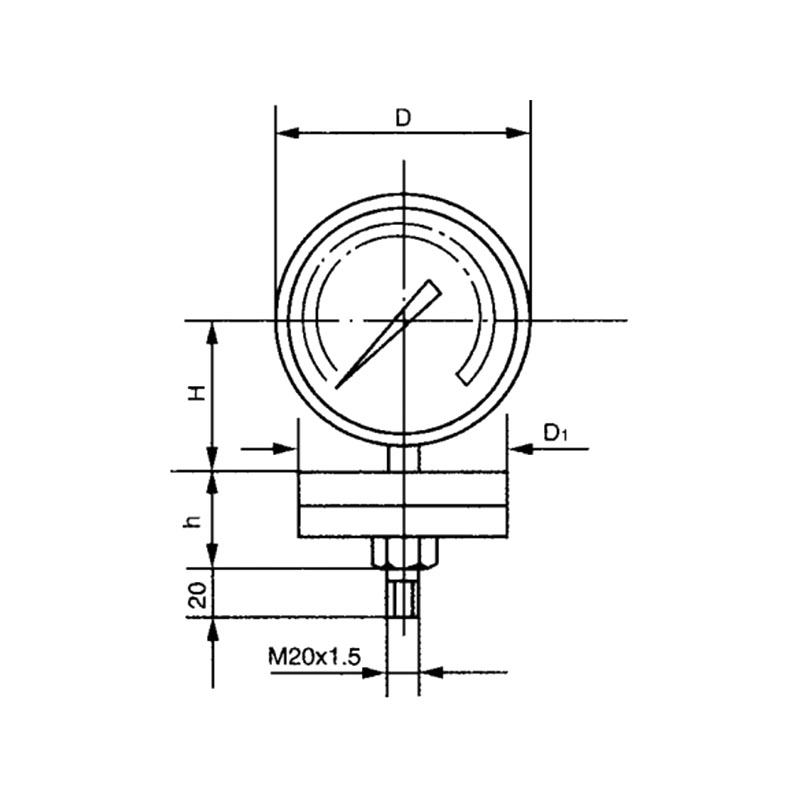

Dimenzije

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Model XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Marka Xinguo
Y Mjerač tlaka
P Dijafragma
F Otporan na koroziju
□ Vanjski promjer kućišta
100: Ø100 mm
150: Ø150 mm
□ Vrsta
A: Membranski mjerač tlaka, M20×1,5 priključak s vanjskim navojem
B: Membranski mjerač tlaka od nehrđajućeg čelika, M20×1,5 vanjski navojni priključak
B-F: Membranski manometar s prirubnicom od nehrđajućeg čelika, 25-4,0 HGJ prirubnica s podignutom površinom
