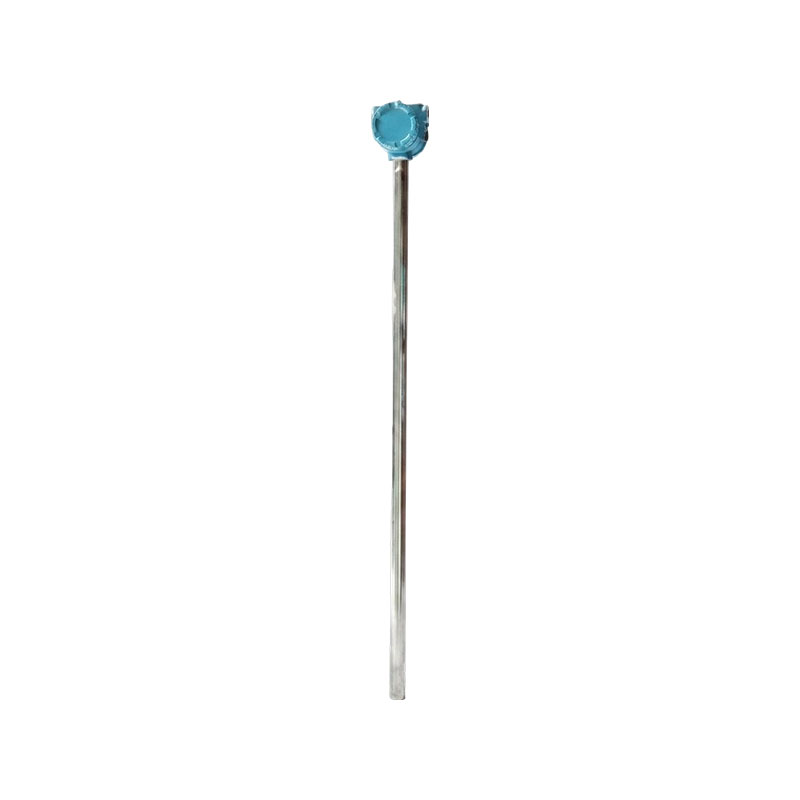

UQZ-08 Daljinski odašiljač

Daljinski odašiljač UQZ-08 sastoji se od senzora razine tekućine i modula za pretvorbu. Senzor odašiljača fiksiran je u obliku snopa na vanjskoj strani glavne cijevi magnetskog mjerača razine s plovkom tipa UZ, tako da je u istom sustavu magnetske spojke kao i mjerač razine. Kada se magnetski plovak pomiče gore-dolje s razinom tekućine, magnetsko polje unutar plovka utječe i aktivira grupu čipova suhe opruge koja odgovara položaju razine tekućine, a vrijednost lanca otpora se mijenja. Promijenjeni signal otpora pretvara se u dvožilni 4-20mADC standardni izlazni signal preko modula za pretvorbu. Ovaj signal se može lako koristiti u kombinaciji s mikroračunalnim industrijskim inteligentnim kontrolnim instrumentom naše tvrtke ili povezati s drugim sekundarnim instrumentima kako bi se postigla svrha prikaza, kontrole, podešavanja i alarma. Postoje gumbi za podešavanje nultog položaja i gumbi za podešavanje pune skale na sklopnoj ploči unutar kućišta odašiljača, koji mogu lako odrediti nulti položaj i položaj pune skale.

Značajke proizvoda:
Jednostavna struktura, laka instalacija, pouzdan rad, otpornost na koroziju, otporan na eksploziju i jasan zaslon.

Glavne industrije primjene:
1. Petrokemijska industrija
Petrokemijska oprema, rafinerije, posude za kemijske reakcije, mjerenje visokotemperaturnih korozivnih medija, viskoznih materijala koji se lako kristaliziraju, razine tekućine u spremniku, diferencijalnog tlaka u tornju, tlaka u procesnom cjevovodu, daljinskog prijenosa s izolacijskom dijafragmom kako bi se izbjegao izravan kontakt medija s tijelom odašiljača.
2. Energetika (termoenergetika/kogeneracija)
Razina tekućine u bubnju kotla, odzračivač, visokotlačni i niskotlačni grijač, mjerenje visokotemperaturne pare i kotlovske vode; Nadzor tlaka i razine tekućine sustava za pročišćavanje vode elektrane povezan je s DCS sustavom putem daljinskog prijenosa signala za daljinsko nadzorno međusobno blokiranje.
3. Metalurška industrija
Taljenje čelika i taljenje obojenih metala. Prateći procesi visoke peći i pretvarača, visokotemperaturna suspenzija, korozivni elektrolit, mjerenje razine spremnika, diferencijalni tlak u cjevovodu, otpornost na prašinu, visoke temperature i oštro okruženje na licu mjesta.
4. Pročišćavanje voda i komunalna zaštita okoliša
Velika postrojenja za pročišćavanje otpadnih voda, postrojenja za pročišćavanje vode i kemijsko pročišćavanje otpadnih voda. Mulj, otpadna voda s visokom nečistoćom, spremnici za skladištenje korozivnog sredstva, razina spremnika, tlak u cjevovodu, daljinski prijenos za postizanje daljinskog prikupljanja podataka iz središnje kontrolne sobe.

Kontaktirajte nas
PREV：UZC-BF magnetski mjerač razine s plaštomDALJE：Mjerač razine magnetske kugle za levitaciju serije UQZ
FAQ Specifikacije izvedbe

P1: Koja je najveća razlika između daljinskog odašiljača i običnog odašiljača tlaka?
O: Obični medij odašiljača izravno ulazi u mjernu komoru; Daljinski odašiljač oslanja se na izolacijsku dijafragmu i kapilarnu cijev napunjenu uljem za prijenos pritiska, a medij ne dolazi u dodir s tijelom odašiljača. Prikladno za medije visoke temperature, visoke viskoznosti, lako kristalizirajuće i visoko korozivne medije, omogućujući mjerenje na licu mjesta i daljinski prijem signala u središnjoj kontrolnoj sobi.

P2: Je li bolje imati dužu kapilarnu cijev za daljinske odašiljače? Koja su ograničenja?
O: Nije da što duže to bolje. Prekomjerna duljina kapilara može povećati temperaturni pomak i utjecati na točnost mjerenja. Općenito se preporučuje mjerenje 1-5 metara. Za radne uvjete s velikim temperaturnim razlikama pokušajte što više skratiti kapilarnu cijev, a istovremeno dobro zaštititi kapilarnu cijev kako biste izbjegli gnječenje i savijanje.

P3: Koji uvjeti rada zahtijevaju korištenje daljinskih odašiljača?
O: ① Visoka temperatura medija, koja prelazi temperaturu tolerancije tijela odašiljača; ② Medij je viskozan, kristalan i sklon začepljenju tlačne cijevi; ③ Jaki korozivni mediji mogu oštetiti mjerne komponente transmitera; ④ Higijenski zahtjevi su visoki i ne bi trebalo biti radnih uvjeta s mrtvim kutovima uzrokovanim pritiskom.

P4: Koje parametre daljinski odašiljači uglavnom mogu mjeriti?
O: Uglavnom mjerenje tlaka i diferencijalnog tlaka, postizanje razine tekućine i mjerenje sučelja pretvorbom diferencijalnog tlaka. Naširoko se koristi u skladišnim spremnicima, reaktorima i tornjevima, izlazeći standardne signale od 4-20 mA za sučelje s DCS/PLC sustavima.

Raspon mjerenja: 500–15 000 mm
Točnost mjerenja: ±10 mm; ±5 mm za posebne zahtjeve
Izlazni signal odašiljača: 2-žilni 4–20 mA DC
Napon napajanja: 24 VDC
Potrošnja energije: <1,0 W
Temperatura okoline: -40°C do 120°C
Temperatura medija: 180°C
Stupanj zaštite: IP65
Ocjena otpornosti na eksploziju: Samosigurnost: ib IIC T4; Zapaljivo: d IIB T4
Navoj za ulaz kabela: Vodootporan M15x1,5
Unutarnji navoj: Zapaljivo M20x1,5, unutarnji navoj
