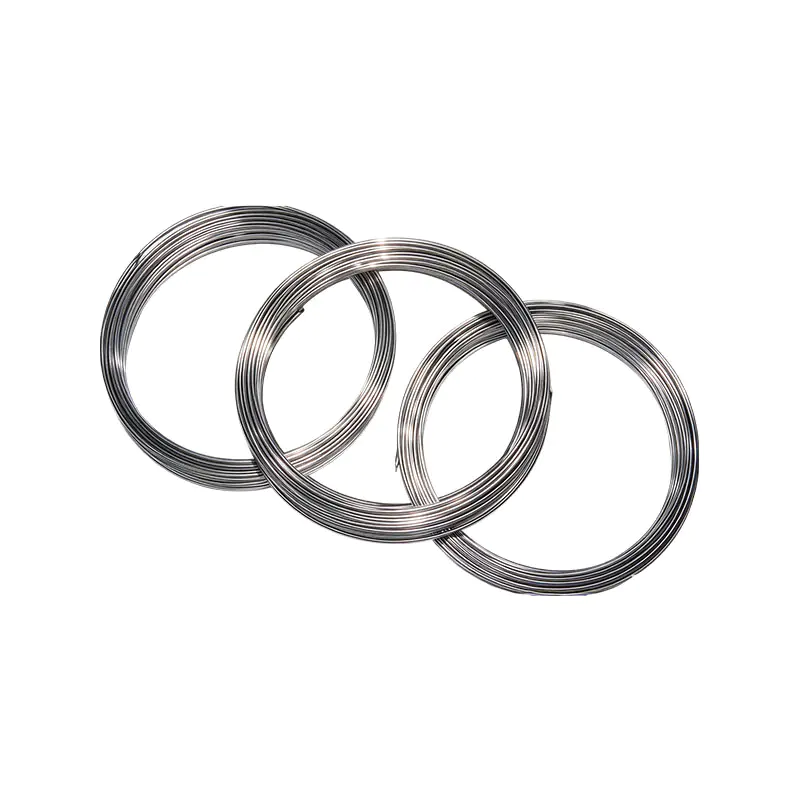

Oklopljeni kabel termoelementa

Oklopni kabel s termoelementom, općenito poznat kao oklopna žica ili, međunarodno, kao anorganski izolacijski kabel s termoelementom, čvrsta je cjelina izrađena od zaštitne cijevi od nehrđajućeg čelika, izolacijskog praha magnezijevog oksida i materijala za žicu termoelementa, kombiniranog i zbijenog u kalupu. Ima prednosti otpornosti na pritisak, otpornosti na potrese, fleksibilnosti, minijaturizacije i brzog toplinskog vremena odziva. To je osnovni materijal za proizvodnju oklopljenih termoparova.

Prednosti proizvoda:
1. Osjetljiv toplinski odziv i širok raspon mjerenja temperature
Mala toplinska inercija, velika brzina senzora temperature, može pokriti visoke i niske temperaturne raspone, stabilan izlaz termoelektričnog potencijala i može brzo uhvatiti promjene temperature u radnim uvjetima.
2. Visoka mehanička čvrstoća, savitljiv i jednostavan za postavljanje
Metalna oklopna školjka otporna je na vibracije i udarce i može se umjereno savijati, što je čini prikladnom za male prostore za opremu i složene instalacije ožičenja na licu mjesta.
3. Dobro zaštitno brtvljenje i snažna prilagodljivost okolišu
Mineralna izolacijska struktura je gusta, otporna na vlagu, prašinu i antioksidaciju, s pouzdanom izolacijom i može dugo raditi u teškim industrijskim okruženjima kao što su prašina i visoke temperature.

Glavna prodajna mjesta:
1. Širok raspon mjerenja temperature i brza brzina odziva
Mala toplinska inercija, osjetljiv senzor temperature, sposoban za mjerenje visokih i niskih temperatura, stabilan izlaz termoelektričnog potencijala i povratna informacija o promjenama temperature na licu mjesta u stvarnom vremenu.
2. Fleksibilan i otporan na vibracije, sa snažnom prilagodljivošću ugradnje
Tijelo oklopa je savitljivo, otporno na udarce i vibracije i može se lako postaviti u male prostore za opremu i složena mjesta cjevovoda.
3. Gusta izolacijska zaštita, visoka izdržljivost
Mineralna izolacijska struktura ima dobre performanse brtvljenja, otpornost na vlagu i prašinu, otpornost na oksidaciju i može izdržati oštra industrijska okruženja, smanjujući vjerojatnost kvara i produljujući životni vijek.

Kontaktirajte nas
PREV：Nema prethodnog člankaDALJE：Armored thermistor cable
FAQ Specifikacije izvedbe

P1: Koji je minimalni zahtjev za radijus savijanja za oklopne kabele termoelementa?
O: Općenito, polumjer savijanja ne smije biti manji od 5-7 puta veći od vanjskog promjera oklopa. Sonda s vrućim krajem ne smije biti savijena što je više moguće kako bi se izbjegao unutarnji lom žice i utjecalo na mjerenje temperature.

P2: Mogu li oklopljeni termoparovi izravno mjeriti medije visoke temperature?
O: Gornja granica mjerenja temperature ovisi o materijalu plašta i skali termoelementa, a različiti modeli imaju različitu temperaturnu otpornost; U uvjetima ultra visoke temperature potrebno je provjeriti specifikacije i parametre. Prekoračenje raspona ubrzat će starenje i oštećenje.

P3: Koji su razlozi skakanja signala mjerenja temperature i netočnih vrijednosti?
O: Uobičajeni uzroci uključuju elektromagnetske smetnje, loš kontakt ožičenja i oštećenje izolacijskog sloja uzrokovano vlagom. Preporuča se koristiti oklopljeni tip za okruženja smetnjama, s uzemljenjem u jednoj točki zaštitnog sloja i provjeriti nepropusnost stezaljki ožičenja.

P4: Mogu li se armirani kabeli termoelementa produžiti i spojiti za upotrebu?
O: Ne preporučuje se izravno povezivanje i proširenje po želji. Za produljenje treba koristiti kompenzacijske žice s istim brojem podjele; Miješanje običnih žica generira dodatni potencijal zagrijavanja, uzrokujući značajne pogreške u mjerenju.

1.1 Naziv proizvoda, model, broj na skali, materijal vanjske cijevi i radna temperatura prikazani su u tablici 1-1.

Naziv proizvoda Model Vrsta termoelementa Materijal vanjskog omotača Vanjski promjer (mm) Maks. radna temp. (°C)
Oklopljeni Chromel-Nisil termoelementni kabel
Oklopljeni Chromel-Nisil-Mg kabel termoelementa 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1.0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5.0 900
6,0; 8.0 1100
Oklopljeni Chromel-Nisil termoelementni kabel
Oklopljeni Chromel-Nisil-Mg kabel termoelementa 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5.0 800
6,0; 8.0 800
Oklopljeni Chromel-Constantan termopar kabel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5.0 600
6,0; 8.0 800
Oklopljeni željezno-konstantanski termoelementni kabel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5.0 500
6,0; 8.0 750
Oklopljeni bakreno-konstantanski termoelementni kabel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1.0 200
1,5; 2.0; 3.0
4,0; 4,5; 5.0 		300
300
6,0; 8.0 400
Oklopljeni kabel termoelementa PtRh10–Pt KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2.0; 3.0 900
Oklopljeni kabel termoelementa PtRh13–Pt KR R 4,0; 4.5 1000
5,0; 6,0; 8.0 1100
Oklopljeni kabel termoelementa PtRh30–PtRh6 KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8.0 1200


Napomena: Proizvodi od drugih materijala i s različitim vanjskim promjerima mogu se isporučiti nakon dogovora između dobavljača i kupca.
1.2 Standardi proizvoda
1.2.1 Kabeli termoparovi oklopljeni osnovnim metalom u skladu su s JB/T8205-1999 i GB/T18404-2001
1.2.2 Kabeli s termoparovima oklopljeni plemenitim metalom u skladu su s JB/T 8909-1999
1.2.3 Armirani Pt-Rh 30–Pt-Rh 8 kabeli termoelementa u skladu su s QB/T 2405-2004

1.3 Metoda označavanja modela oklopljenog kabela s termoparom:

KK 4 G30 φ5.0 I GB/T18404-2001
KK Model (KKKN, KEKJKTKS, KR, KB)
4 Broj kabela: Nije navedeno za dvožilne; četverojezgreni je označen s "4"
G30 Materijal zaštitne cijevi: 1Cr18Ni9Ti označen je s "B"
GH3039 je označen s "G39"
GH3030 je označen s "G30"
25Cr-20Ni je označen s "2520"
316L, 304
φ5.0 Vanjski promjer kabela (Φ0,5–8,0 mm)
I Klasa tolerancije (klasa I, II, III)
GB/T18404 Standardni broj
2001 Standardna godina

1.4 Dimenzije proizvoda i dopuštena odstupanja moraju biti u skladu s tablicom 1-2.

Vanjski promjer i tolerancija (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Debljina stijenke (mm) Min. Žica termoelementa Dia. (mm) Min. Debljina izolacijskog sloja (mm) Min. Debljina stijenke (mm) Min. Žica termoelementa Dia. (mm) Minimalni promjer žice termoelementa (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Napomena: male prilagodbe debljine stijenke cijevi, promjera žice termoelementa i debljine izolacije dopuštene su za višežilne ili jednožilne oklopne kabele termopara.

1.4 Karakteristike termoelementa i dopuštena odstupanja
Za oklopljene termoparove proizvedene od oklopnih kabela termoelemenata različitih modela, kada je referentni spoj 0 °C, termoelektrični potencijal mora biti u skladu s GB/T 16839.1-1997, "Termoparovi - 1. dio: Kalibracijske tablice", a tolerancije za različite stupnjeve moraju biti u skladu s odredbama tablica 1-3.

Kategorija Klasa tolerancije Model Vrsta Tolerancija (°C) Raspon temperature (°C)
Oklopni termoparni kabel od osnovnog metala I KK K ±1,5 °C ili ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C ili ±0,4 %t −40 ~ 350
II KK K ±2,5 °C ili ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C ili ±0,75 %t −40 ~ 400
III KK K ±2,5 °C ili ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C ili ±1,5 %t −200 ~ 40
Oklopljeni termoelementni kabel od plemenitih metala II KS S ±1,5 °C ili ±0,25 %t 300 ~ 1100
KR R 300 ~ 1100
točka KS S ±3,0 °C ili ±0,5 %t 300 ~ 1100
KR R 300 ~ 1100
II KB B ±0,25 %t 600 ~ 1200
III KB B ±4,0 °C ili ±0,5 %t 600 ~ 1200

Napomena: t = apsolutna vrijednost izmjerene temperature (°C); "pt" označava standardnu ​​(običnu) ocjenu.

1.5 Izolacijski otpor
Otpor izolacije mjeri se između para žica i između para žica i vanjskog plašta. Za kabele vanjskog promjera <1,5 mm, primijenjeni napon mora biti 75 25 V DC; za kabele vanjskog promjera >1,5 mm, primijenjeni napon mora biti 500 50 V DC. Otpor izolacije po metru na sobnoj temperaturi i na povišenim temperaturama mora biti u skladu s odredbama Tablice 1-4.

Testno okruženje Modeli Min. Mjerna duljina (m) Ispitna temperatura (°C) Min. Izolacijski otpor (MΩ/m)
Sobna temp. KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
visoka temp. KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
visoka temp. KT 0.5 300 ± 15 500

Napomena: Izolacijski materijali oklopljenih termoparova i oklopnih kabela termoparova imaju ograničenu električnu vodljivost; izolacijski otpor se smanjuje kako se duljina kabela povećava. Vodljivost po jedinici duljine označava se sa Sm’ (jednako Q’·m’); za kabele ili termoparove dulje od 1 m, izolacijski otpor se izražava u ·m ili MQ·m, pri čemu je izolacijski otpor obrnuto proporcionalan duljini; za one kraće od 1 m izražava se u MQ·m.
